机床T型槽定位用Y形夹紧支座结构

　　做机床工装设计的时候，这类带T型槽适配结构的Y形夹紧支座，是车间里返修率最低、适配场景最广的压紧类元件，很多新手做夹具设计总喜欢堆复杂的联动压紧结构，最后调试的时候才发现，越是基础的定位压紧件，越要抠安装边界和受力细节，不然批量加工的时候很容易出现工件窜动、压痕过深的问题。

　　先从实际应用场景说，这类支座主要适配机床工作台的标准T型槽，不管是普通铣床、钻床的工装装夹，还是加工中心的多工位夹具搭建，都能用到，平时做小批量零件加工的时候，不需要做整体式的专用夹具，把几个这类支座配合T型螺栓、压板组合起来，就能快速搭出适配不同外形工件的压紧结构，比做专用夹具省至少三分之二的准备周期，维修更换也方便，单个支座磨损了直接替换就行，不用整副夹具报废。

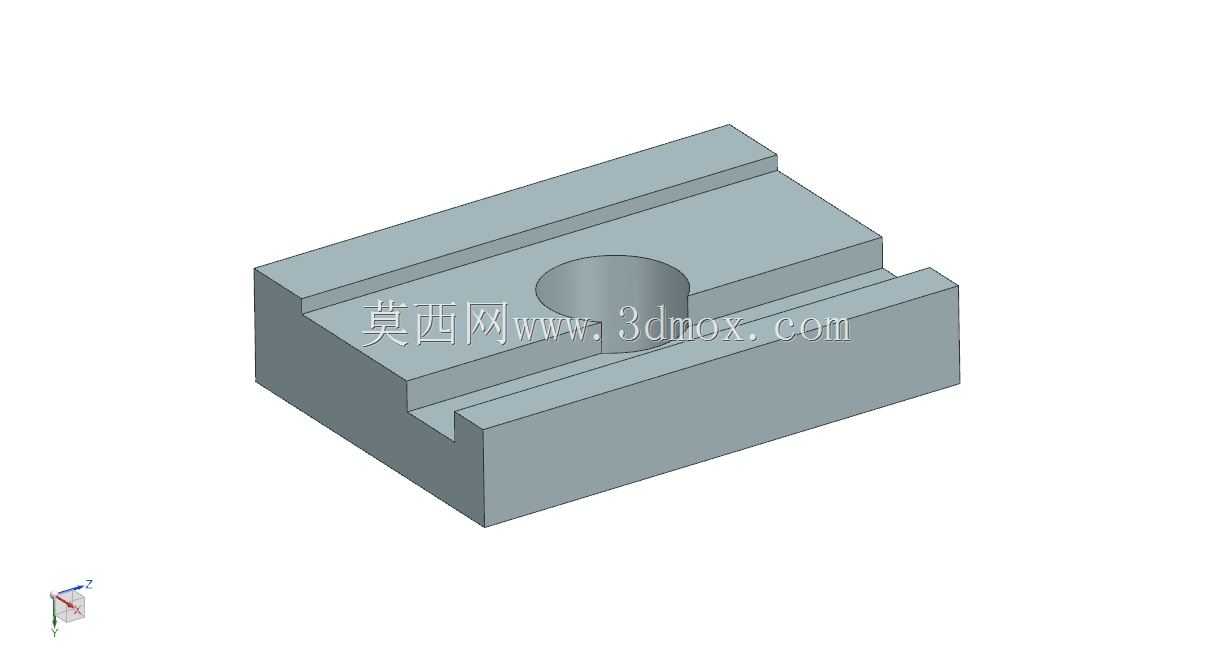

　　从功能特性上看，这个支座的主体是带双平行凸台的矩形基座，凸台之间的凹槽刚好和工作台T型槽的上沿配合，安装的时候基座底面完全贴紧工作台面，两侧凸台卡在T型槽的台阶位置，能承受横向的切削力，不会因为铣削时的侧向力出现支座偏移。支座中间的沉孔是用来穿装压紧螺栓的，螺栓头可以埋在沉孔里，不会高出支座上表面，避免和工件、刀具发生干涉，沉孔的深度做了精准控制，螺栓锁紧的时候不会因为沉孔过浅导致螺栓头凸出，也不会因为沉孔过深减少螺纹啮合长度影响锁紧力。

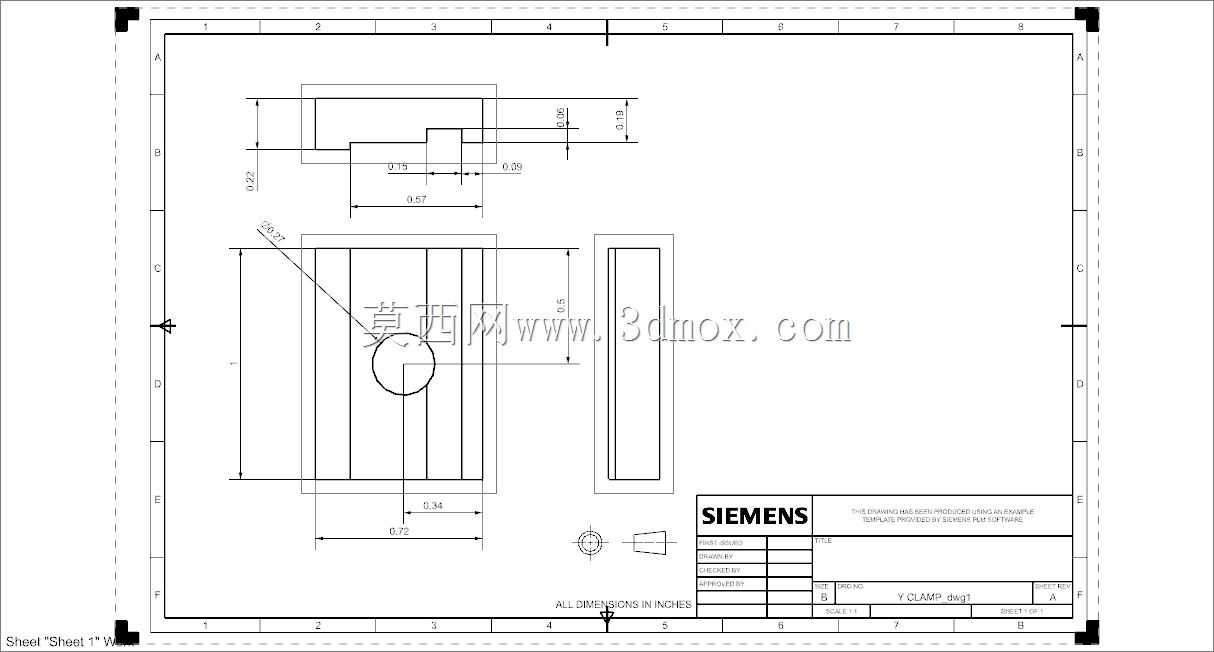

　　设计的时候首先要匹配常用机床T型槽的标准尺寸，比如常见的18mm槽宽的工作台，基座两侧凸台的宽度要比槽宽小0.1-0.2mm，保证安装的时候能顺利滑入槽内，同时间隙不会太大导致定位精度不足，凸台的高度要和T型槽上沿的深度匹配，保证基座底面和工作台面完全贴合，不会出现悬空翘曲的情况。中间的安装孔位置要做在基座的受力中心线上，锁紧的时候压紧力能均匀传递到整个基座接触面，不会出现单侧受力导致的支座倾斜。基座的边角都做了小尺寸的倒角处理，一方面是去除加工毛刺，避免安装的时候划伤操作人员或者工作台面，另一方面也能减少应力集中，在承受较大压紧力的时候不会出现边角崩裂的问题。

　　外形尺寸上，这类支座的长度和宽度比例控制在2:1左右，保证足够的支撑接触面积，整体高度不会过高，避免压紧时力臂过长导致支座变形，安装的时候只需要将基座顺着T型槽滑入到需要的位置，穿入T型螺栓，调整好位置后锁紧螺母，就能完成固定，不需要额外做定位销孔，依靠T型槽和凸台的配合就能保证足够的定位精度。如果是用于精度要求更高的磨削加工场景，还可以在基座上表面配磨0.02mm的平面度公差，保证和工件或者压板的接触精度，避免因为接触面不平导致压紧时工件变形。

　　很多人设计这类夹紧件的时候容易忽略基座底面的平面度要求，觉得只要尺寸对了就行，实际上如果底面平面度超差，锁紧螺栓的时候基座会发生微变形，导致压紧力方向偏移，加工的时候工件受切削力很容易出现位移，批量加工的时候尺寸一致性会很差。另外中间沉孔的同轴度也要控制，螺栓穿入的时候不能有卡滞，不然锁紧的时候螺栓会受到附加的剪切力，长时间使用容易出现螺栓断裂的问题。还有两侧凸台的平行度公差，要控制在0.05mm以内，不然滑入T型槽的时候会出现卡涩，调整位置的时候不顺畅，影响工装搭建的效率。

　　在实际车间使用中，这类Y形夹紧支座还可以根据不同的加工场景做小范围的改制，比如需要侧向压紧的时候，可以在支座侧面加装顶紧螺钉，变成侧向定位顶紧座，需要垫高工件的时候，也可以几个支座叠装使用，只要保证连接螺栓的强度足够，就能满足不同的装夹高度需求。相比一体式的夹具座，这种标准化的夹紧支座通用性更强，库存备货的时候只需要备几种适配不同T型槽宽度的规格，就能覆盖车间里大部分常规机床的装夹需求，减少专用工装的制作成本，也能缩短生产准备的周期，是机械加工车间里必不可少的基础工装元件。
