轴系配套用环形间隔调整衬套结构

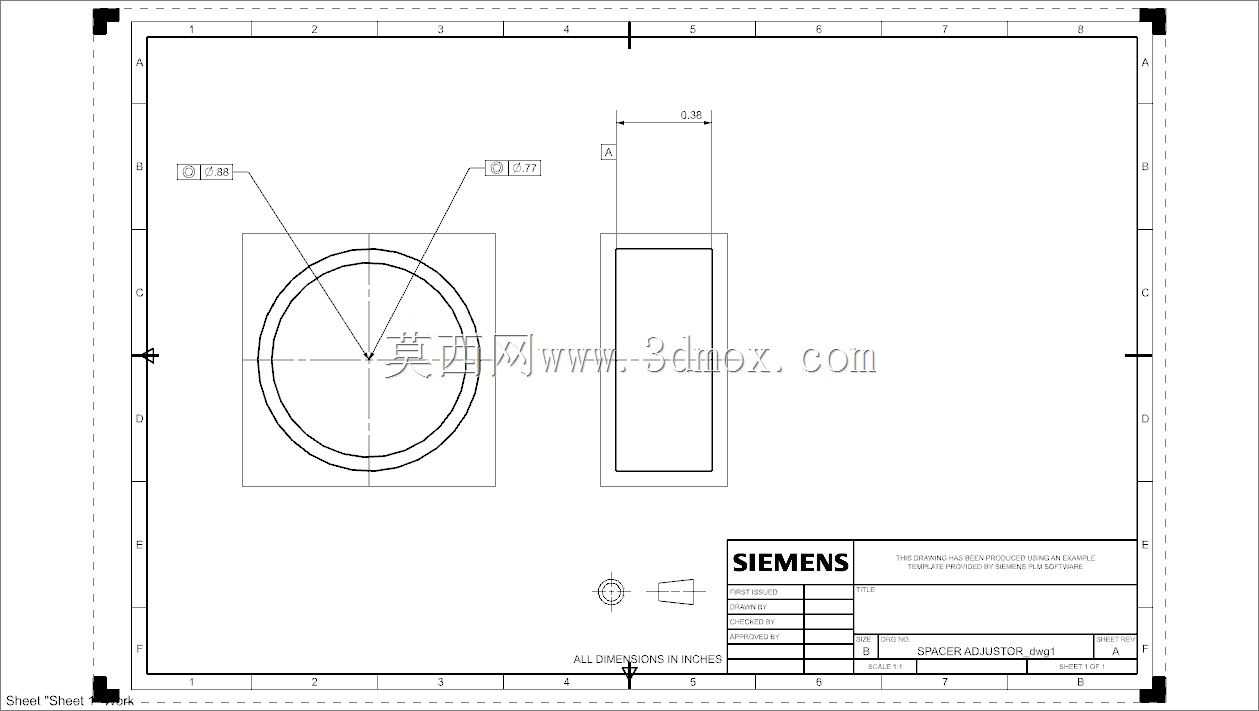

　　在各类旋转轴系的装配场景中，这类环形间隔调整件是解决轴向定位冗余、补偿零件累积公差的核心配套零件，常见于减速机输入输出轴组、机床主轴单元、输送设备辊筒轴系、液压泵转子组件的装配环节，很多现场装配时遇到的轴承游隙偏差、齿轮啮合轴向错位、锁紧件预紧量不足问题，都可以通过对应规格的间隔调整件来修正，不需要额外修磨轴肩或者箱体端面，能大幅降低现场装配的锉修、配磨工作量。从结构设计逻辑来看，这款零件采用等壁厚环形套筒结构，没有多余的凸台、卡槽或者异形结构，内外圆柱面的同轴度是核心设计管控指标，因为如果同轴度超差，安装后会出现轴系转动卡滞、局部偏磨的问题，两端面的平行度也需要严格控制，否则轴向压紧时会出现受力不均，

　　导致相邻的轴承内圈或者齿轮端面出现压痕，长期运行后容易引发零件疲劳剥落。在实际选型使用时，首先要确认安装边界：零件的内孔直径需要匹配对应安装轴的轴径，采用间隙配合的公差带，方便装配时顺利套入轴段，不会出现卡滞；外圆尺寸需要小于相邻零件的避让孔直径，避免和箱体或者其他静止件发生运动干涉；轴向长度则是根据轴系的实际装配间隙来确定，通常会预留0.02-0.05mm的选配余量，装配时可以根据实测的轴向间隙值，选择对应长度规格的调整件，或者对调整件端面进行微量研磨来匹配实际装配需求。不同于带锁紧结构的定位套，这类间隔调整件主要靠两端面的压紧力实现固定，不需要额外设计键槽或者顶丝孔，因此不会削弱轴的结构强度，也不会在轴表面产生压痕，

　　适合用在中低速、中等载荷的轴系场景中，比如皮带输送机的托辊轴组，用这类调整件隔开两个深沟球轴承的内圈，能避免轴承内圈直接和辊筒端面接触，方便后期更换轴承时的拆卸；在小型齿轮减速机的中间轴上，这类调整件可以用来调整两个斜齿轮的轴向位置，保证齿轮啮合的接触斑点处于齿面中部，降低传动噪音和齿面磨损。从加工工艺性来看，这种等壁厚环形结构的加工难度较低，既可以用无缝钢管直接下料后精加工内外圆和端面，也可以用圆钢料车削成型，适合批量生产，材料选择上通常根据使用场景确定，普通传动场景用45号钢调质处理即可，有耐腐蚀要求的场景可以选用不锈钢材质，有减重需求的场景也可以采用高强度工程塑料加工，但要注意塑料材质的蠕变问题，

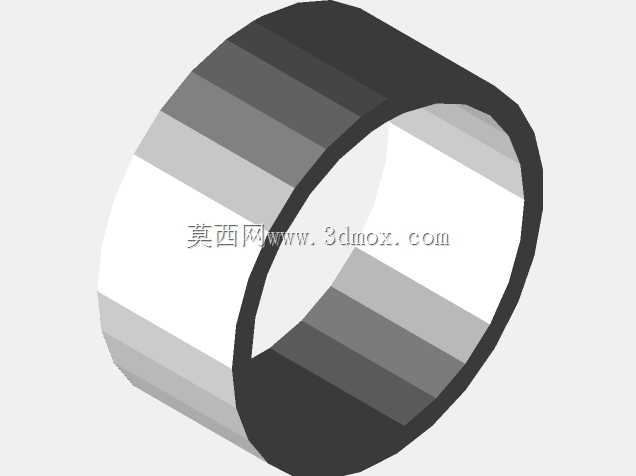

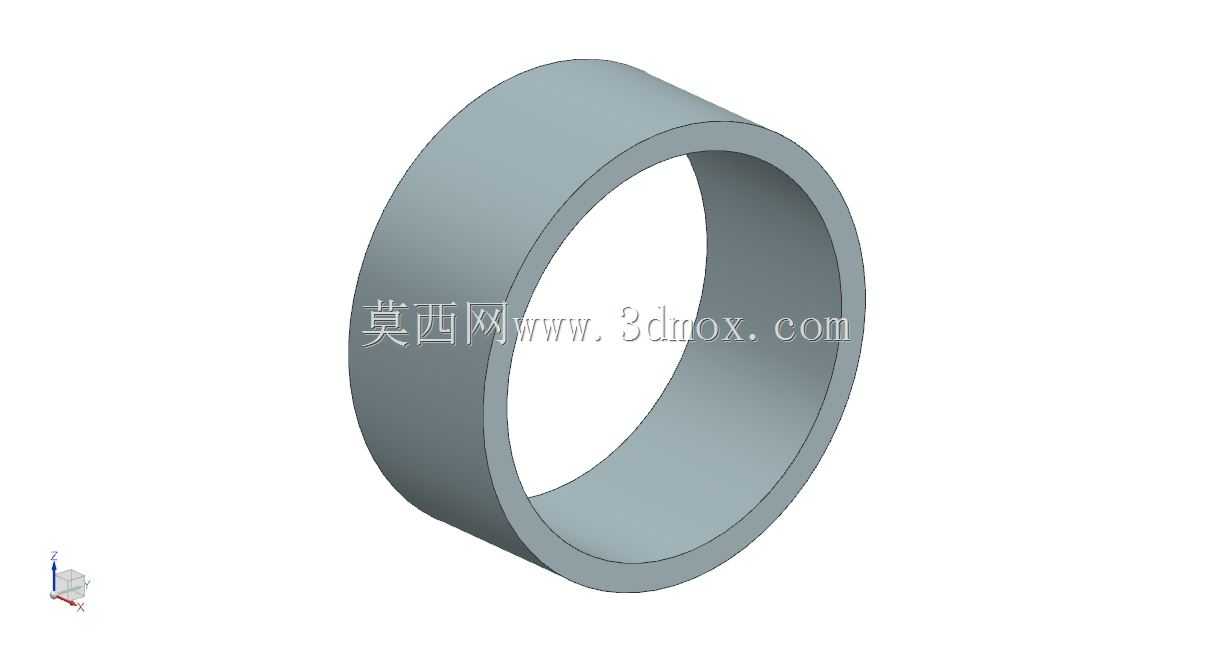

　　不能用在轴向载荷较大或者长期高温运行的部位。在三维建模过程中，这类零件的建模逻辑非常清晰，先绘制内外圆的截面草图，通过拉伸命令生成基础筒体，之后对两端面的锐边进行0.2-0.5mm的倒角处理，避免装配时锐边刮伤轴表面或者相邻零件的端面，建模时不需要添加多余的工艺特征，只需要保证尺寸参数和实际选型需求匹配即可，在装配体中调用这类零件时，可以通过调整轴向长度参数快速适配不同的轴系间隙，大幅提升装配设计的效率。很多刚入行的结构设计人员容易忽略这类间隔调整件的作用，习惯直接通过轴肩尺寸来保证轴向定位精度，但实际加工中，轴的长度尺寸、箱体孔的深度尺寸、轴承和齿轮的宽度尺寸都存在公差，累积起来很容易出现轴向间隙过大或者过小的问题，预留这类调整件的安装位置，就能在装配环节灵活补偿公差，降低零件的加工精度要求，从而控制整体的生产成本。
