长轴类传动连接Y向ADJ轴结构

　　这类长轴结构常见于多工位自动化输送线、小型专用机床的进给单元以及包装设备的横向调节机构中，作为Y向位置调整的核心传动承载件，承担着传递扭矩、承载滑动部件载荷、保证运动直线度的多重作用。从实际工况来看，这类轴的使用场景多为中低速、轻载但对运动平顺性有一定要求的工位，比如贴标设备的标头横向调整轴、小型输送线的侧挡调节轴、非标检测设备的Y向滑台支撑轴，工作过程中轴体不仅要传递调节时的扭矩，还要承受滑动座带来的径向载荷，部分工况下还需要兼顾周向定位的需求，避免轴体自身转动影响调节精度。

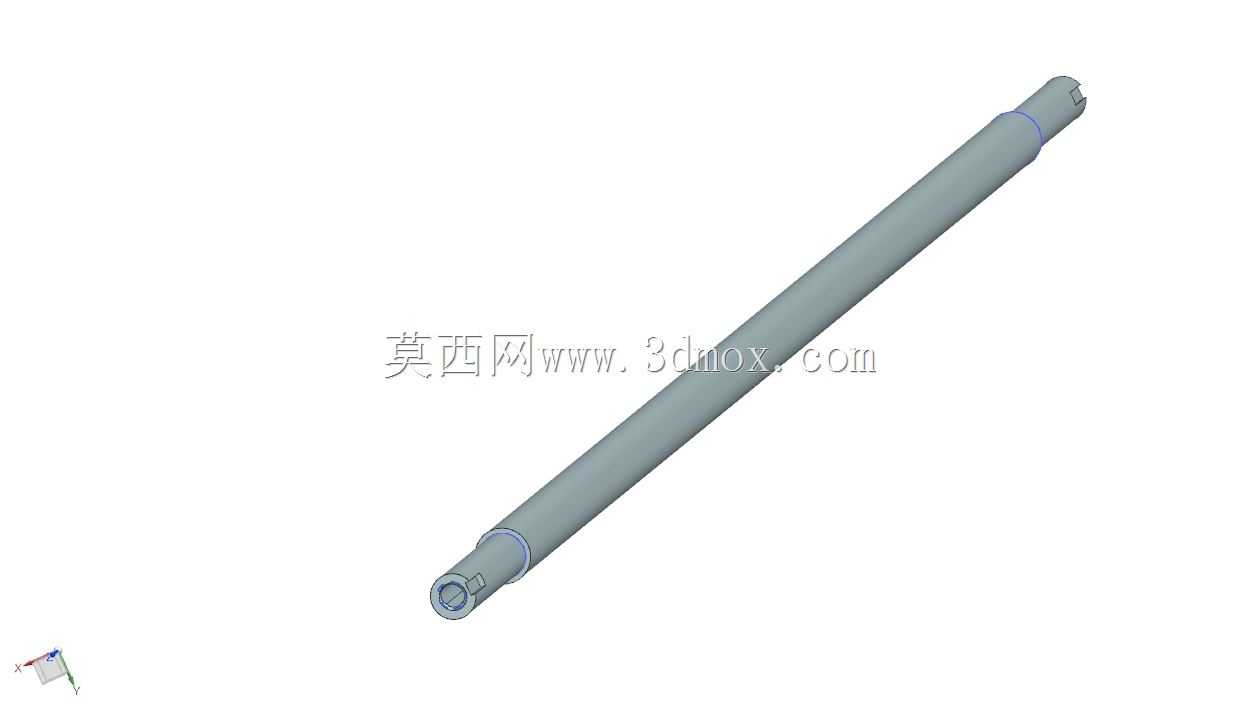

　　从功能特性上看，该轴采用等直径光轴主体搭配端部连接结构的设计，主体段的圆柱度控制是设计核心，表面粗糙度需要满足滑动配合的要求，避免滑动座移动时出现卡滞、爬行的问题。轴体两端的结构做了差异化设计，一端设置有内孔连接位，用于和调节手轮或者驱动电机的输出端对接，传递旋转扭矩，另一端设置有卡位结构，用于安装轴向限位件，防止轴体在调节过程中出现轴向窜动，轴身靠近端部的位置设置有环形槽，用于安装密封圈或者挡圈，实现端部的密封或者轴向定位，避免灰尘、切削液进入配合位造成磨损。

　　设计这类轴的时候，首先要核算的是轴的挠度，因为长径比相对较大，如果轴的直径选得过小，安装跨距过大，会导致轴体中部下垂，滑动座移动时阻力增大，甚至出现卡顿，所以在初始设计阶段需要根据实际安装跨距、滑动部件的总重量，结合材料的弹性模量核算最大挠度，一般要求工作段的挠度不超过配合间隙的1/3，保证运动平顺性。材料选择上多采用45号钢调质处理，兼顾强度和加工性能，表面如果有高频滑动需求的话，可以对配合段做高频淬火处理，提升表面硬度，延长使用寿命。

　　安装边界方面，这类轴的两端一般采用支座支撑，支撑位多选用带座轴承或者铜套滑动支撑，安装时需要保证两端支撑座的同轴度，同轴度误差过大会直接导致轴转动卡滞，调节阻力陡增。轴的有效行程段长度需要比实际需求的调节行程大10%左右，预留出滑动座的极限位置余量，避免调节到极限位置时滑动座脱出或者碰撞端部支座。端部连接位的尺寸需要和驱动件的输出轴匹配，一般采用键连接或者顶丝固定的方式，保证扭矩传递可靠，不会出现打滑的问题。环形槽的位置需要和端部密封件的安装位置对应，槽宽和槽深要符合标准挡圈或者密封圈的尺寸要求，避免安装后出现松动或者密封失效。

　　在实际建模过程中，这类轴的建模重点在于各段同轴度的约束，主体光轴段要保证圆柱面的连续性，端部的内孔、卡位结构、环形槽的位置尺寸要严格按照设计公差标注，建模时需要预留出表面处理的尺寸余量，比如表面镀铬或者淬火的厚度，避免加工后尺寸超差。同时要注意轴端的倒角处理，所有锐边都要做倒钝处理，避免安装时划伤操作人员或者损坏配合件的密封件。对于需要和滑动衬套配合的轴段，尺寸公差一般选用h7级，表面粗糙度控制在Ra0.8以下，保证滑动配合的顺畅性。

　　从实际使用反馈来看，这类轴最容易出现的问题是长期使用后表面磨损，导致滑动间隙增大，调节精度下降，所以在设计时如果是高频调节的工况，可以在轴表面增加镀硬铬层，厚度控制在0.03-0.05mm，提升表面耐磨性能，或者选用直线光轴的标准型材加工，减少加工工作量同时保证表面精度。另外轴向限位的结构要可靠，挡圈要选用标准弹性挡圈，安装时要确认挡圈完全卡入环形槽内，避免轴转动过程中挡圈脱出造成设备故障。
