快装式杠铃杆附件快接挂载基座结构

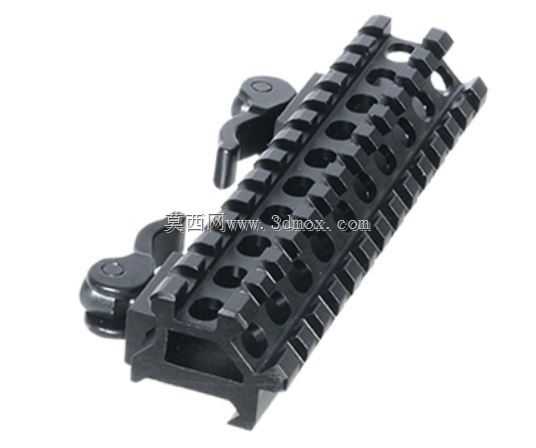

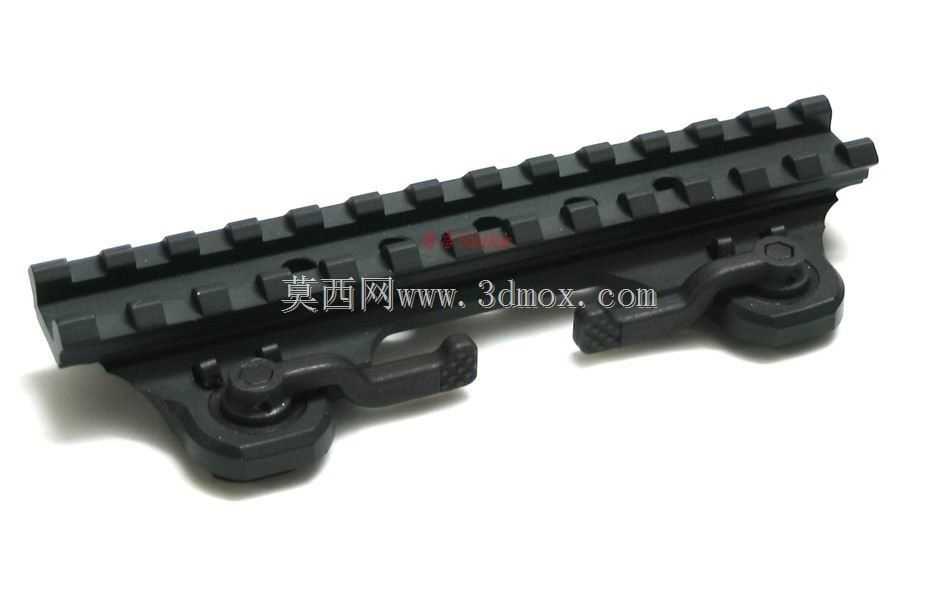

　　这套快装式杆载附件挂载结构，最初的设计参考来自轻武器的皮卡汀尼导轨快装逻辑，核心是解决史密斯训练架配套杠铃杆上功能附件的快速拆装需求，替代传统需要螺栓紧固、多工具操作的附件固定方式，适配健身场景下频繁切换训练附件、调整挂载位置的使用需求。

　　从实际应用场景来看，商用史密斯训练架的使用频率极高，不同训练动作需要搭配不同的杆上附件，比如助力拉带挂载座、动作限位挡块、计数传感器固定座、辅助训练弹力带挂点等，传统的抱箍式固定件每次拆装都需要拧动多颗紧固螺丝，不仅调整效率低，频繁拆装还容易造成螺纹滑牙、抱箍变形，长期使用后会出现固定松动、附件滑移的问题，存在训练安全隐患。这套快装结构就是针对这一痛点开发，不需要额外工具，手动操作即可完成附件的锁紧与释放，单步操作耗时不超过两秒，能够满足训练过程中快速切换附件的需求。

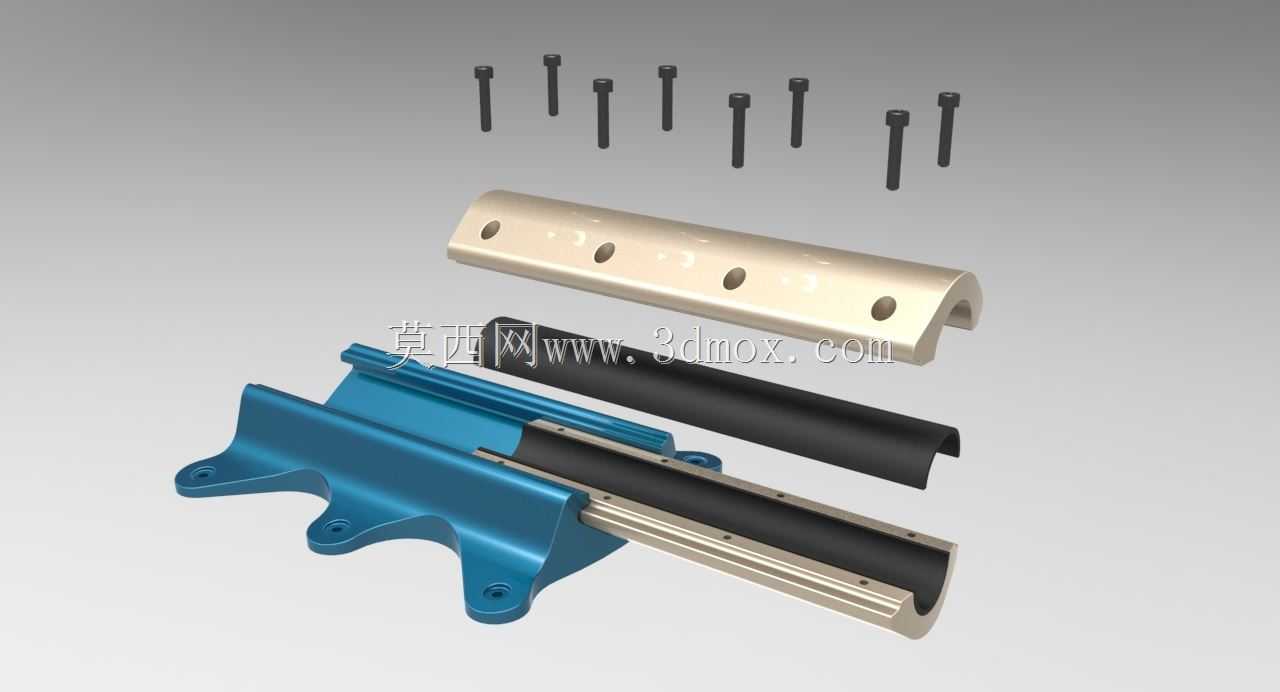

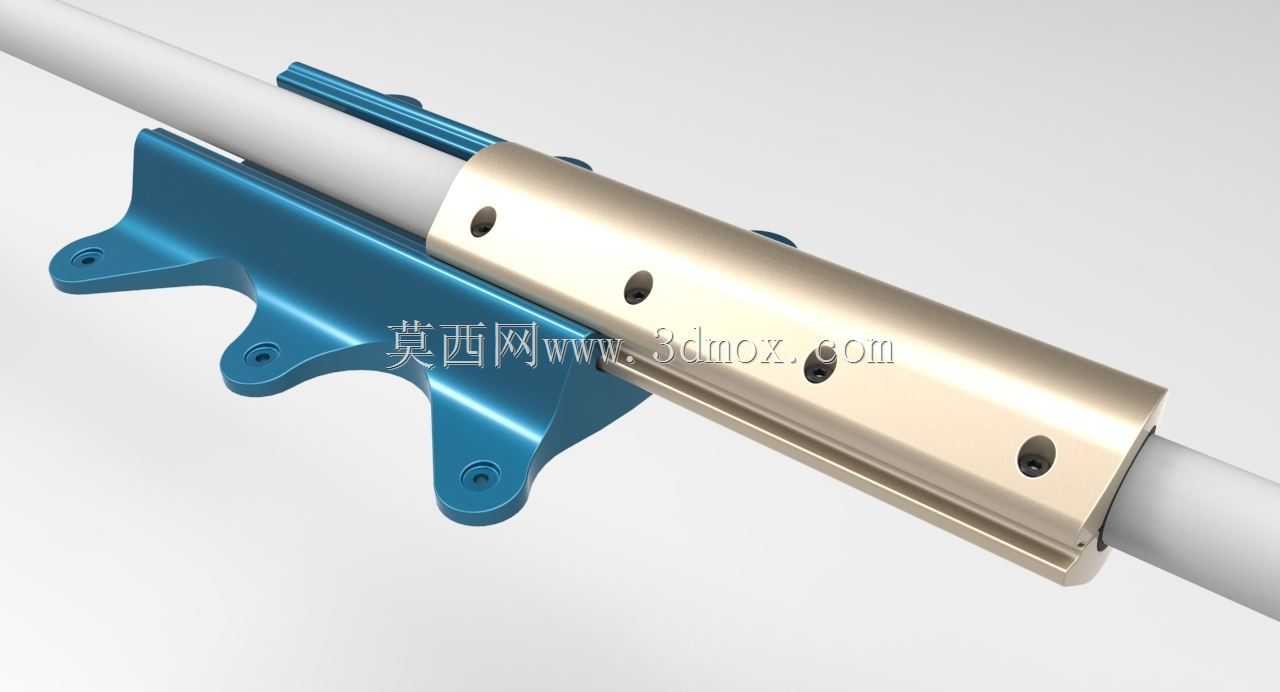

　　结构上分为两个核心部分，一部分是与圆杆贴合的蓝色支撑基座，另一部分是套在杆体外侧的金色快装锁紧滑套。支撑基座采用与杆体弧度完全匹配的内弧面设计，安装时内弧面完全贴合杠铃杆的圆柱外壁，基座上延伸出带安装孔的固定翼，用于挂载各类功能附件，固定翼的安装孔位采用等间距排布，能够兼容不同孔距的标准健身附件，不需要额外打孔适配。基座与杆体接触的弧面做了细微的滚花纹理处理，锁紧后能够增大接触摩擦力，避免承受载荷时出现周向转动或者轴向滑移。

　　快装滑套的内部做了分段式的楔形锁紧结构，滑套沿杆体轴向滑动时，内部的楔形面会逐步压紧支撑基座的外侧斜面，当滑套推到锁紧位置时，楔形面的自锁角度设计能够保证承受额定载荷时不会自行松脱，滑套侧面的多颗定位螺钉不是用于直接压紧杆体，而是用于调整滑套与楔形面的配合间隙，适配不同直径公差的杠铃杆，避免因为杆体直径的制造公差导致锁紧过松或者卡滞无法滑动的问题。滑套的外壁做了防滑的浅槽处理，即使训练时手上沾有防滑镁粉或者汗液，也能够顺畅推动滑套完成锁紧与解锁操作，不会出现打滑脱手的问题。

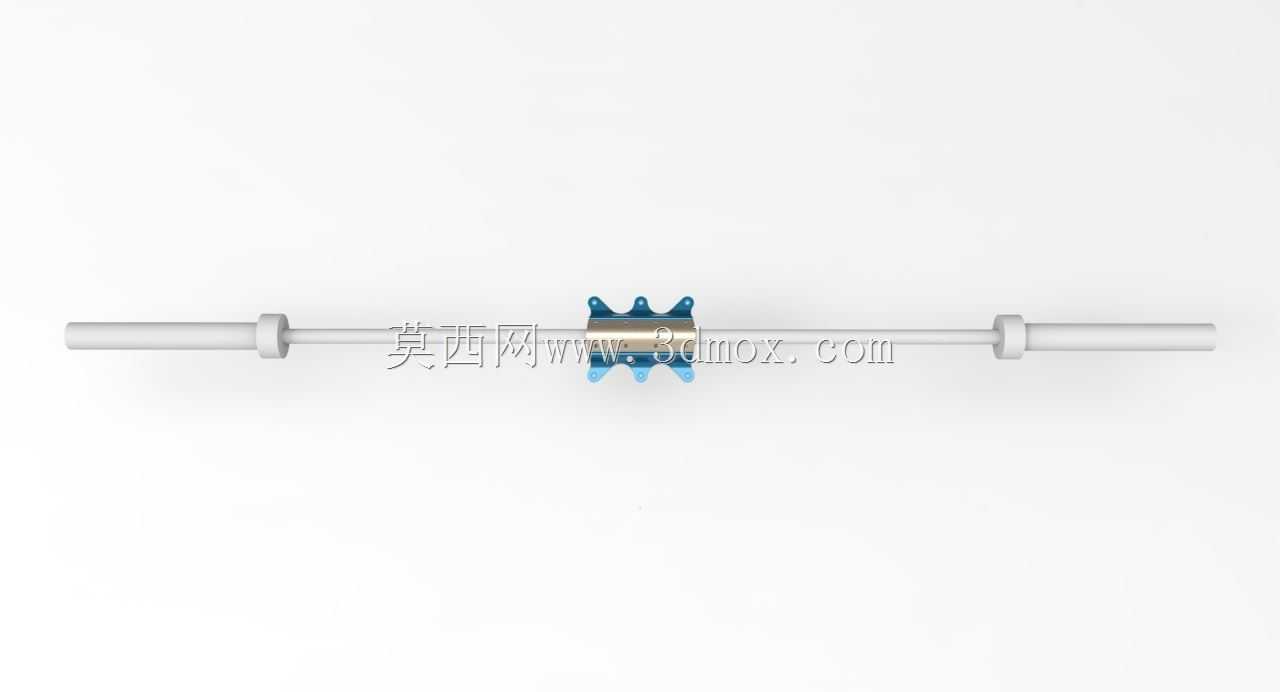

　　安装边界方面，这套结构适配直径50mm的标准奥林匹克杠铃杆，支撑基座的总宽度不超过120mm，轴向安装长度为180mm，安装后基座突出杆体的最大高度为45mm，不会影响杠铃杆在史密斯架导轨内的正常滑动，也不会与杠铃片的安装位置产生干涉。锁紧状态下，单个基座的额定挂载载荷不低于150kg，能够满足绝大多数辅助训练附件的承重需求，即使挂载大重量的辅助训练配重块，也不会出现结构变形或者锁紧失效的问题。

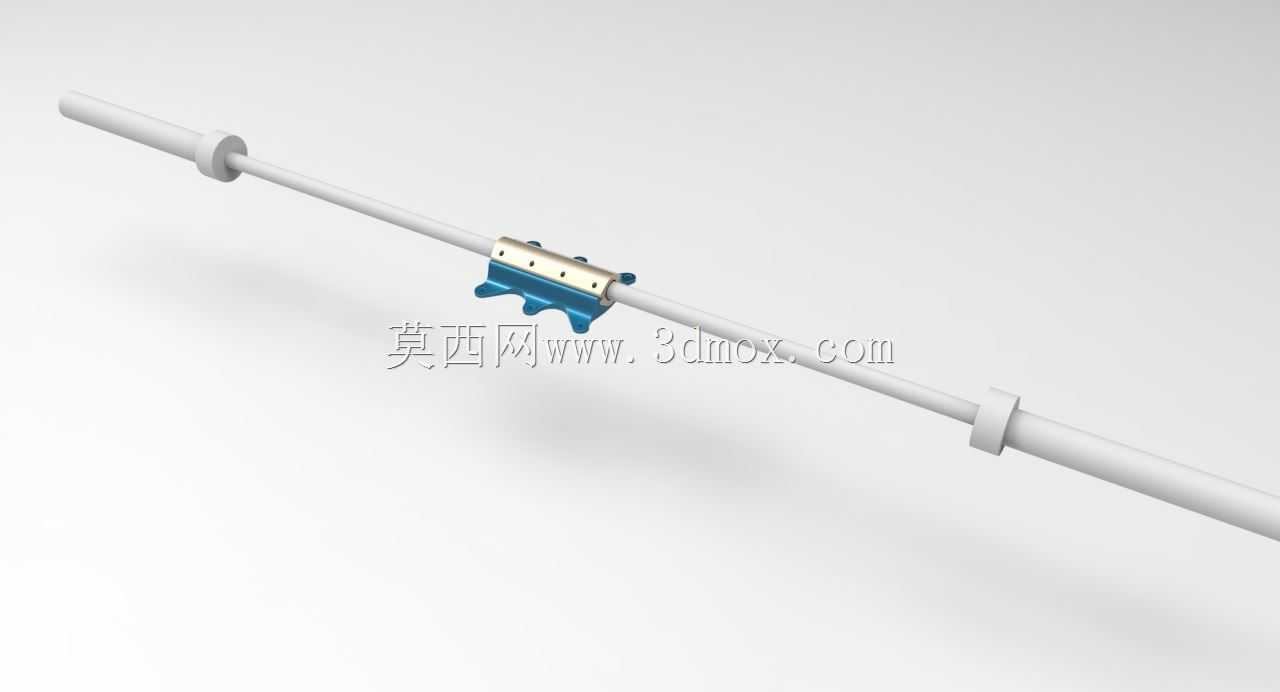

　　设计过程中特意规避了永久焊接固定的方案，所有部件都采用分体式装配结构，不需要对原有杠铃杆做任何打孔、焊接等破坏性改装，直接套在杆体上即可使用，用户可以根据自身训练需求，在杆体上同时安装多个同规格的快装基座，不同位置的基座可以分别挂载不同的功能附件，不需要反复拆装单个基座来调整位置。滑套与基座的配合面做了硬质阳极氧化处理，长期反复滑动摩擦也不会出现明显的磨损，能够保证上万次锁紧解锁操作后依然保持稳定的锁紧力，不会因为磨损出现锁紧间隙过大的问题。

　　不同于传统的附件固定结构，这套快装基座的锁紧力是沿杆体径向均匀分布的，不会出现单点压紧导致杆体表面局部压痕的问题，能够保护杠铃杆的电镀表面，长期使用也不会在杆体上留下明显的装夹痕迹。基座的固定翼采用下沉式安装孔设计，固定附件的螺栓头完全沉入孔内，不会突出基座表面，避免训练过程中突出的螺栓头刮蹭训练者衣物或者皮肤，提升使用过程中的安全性。
