带红外通讯功能的智能控制器外壳结构设计

　　这款智能控制器壳体的设计，最初是围绕民用空间内的红外设备集中控制需求展开的，日常应用场景覆盖家庭客厅、小型办公隔间、临街商铺前台等区域，主要用来替代多个零散的红外遥控器，实现空调、电视、投影这类带红外接收端设备的统一管控，同时预留的WiFi通讯模块位，也能支撑设备接入智能家居组网，完成远程指令下发、状态联动反馈的功能。

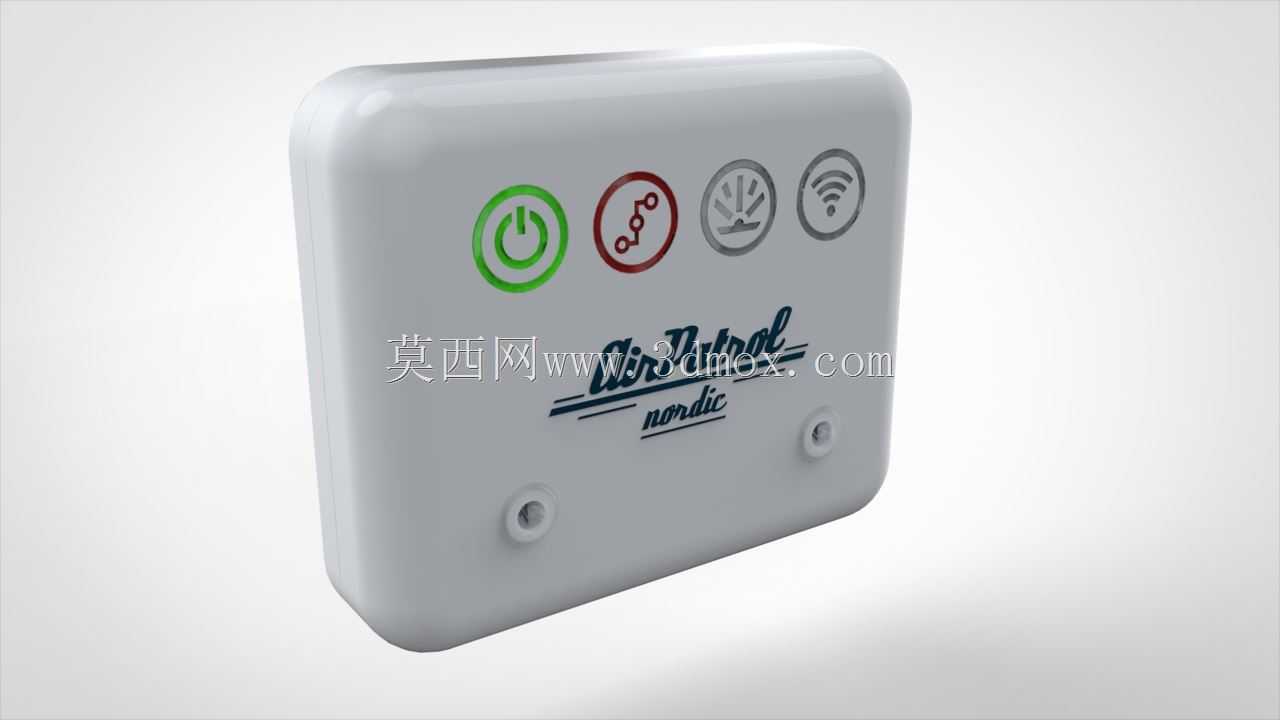

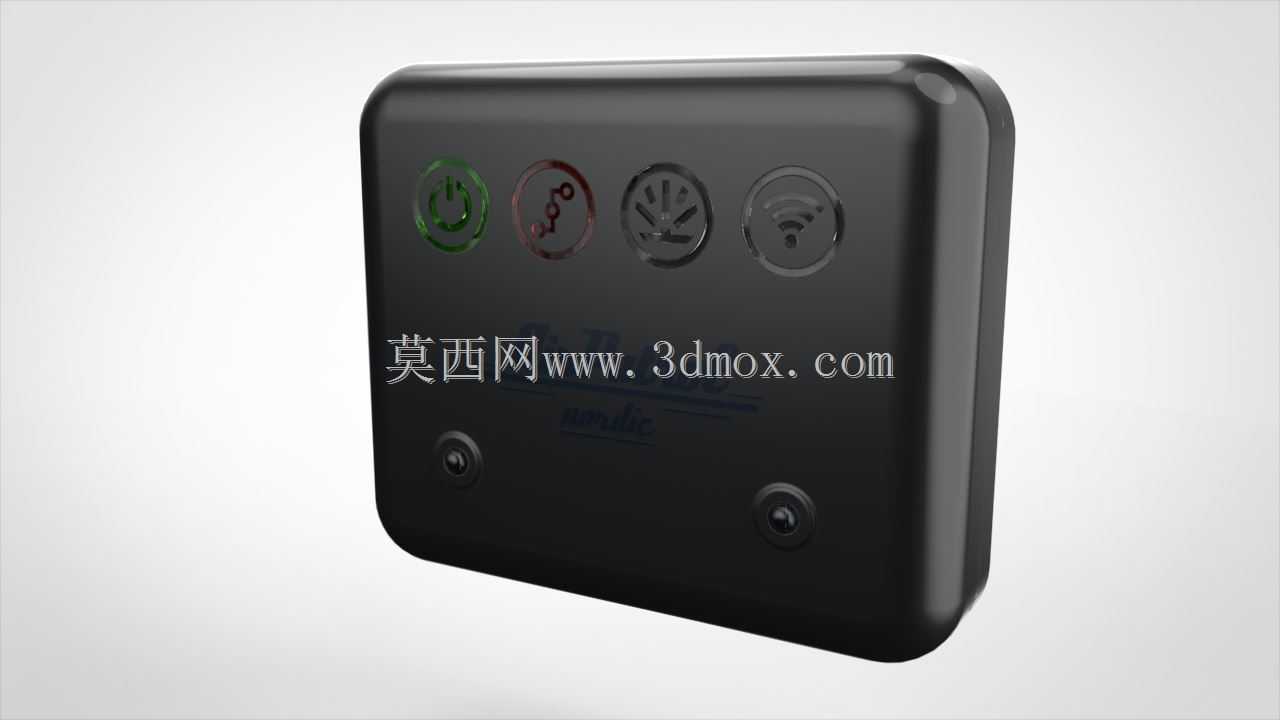

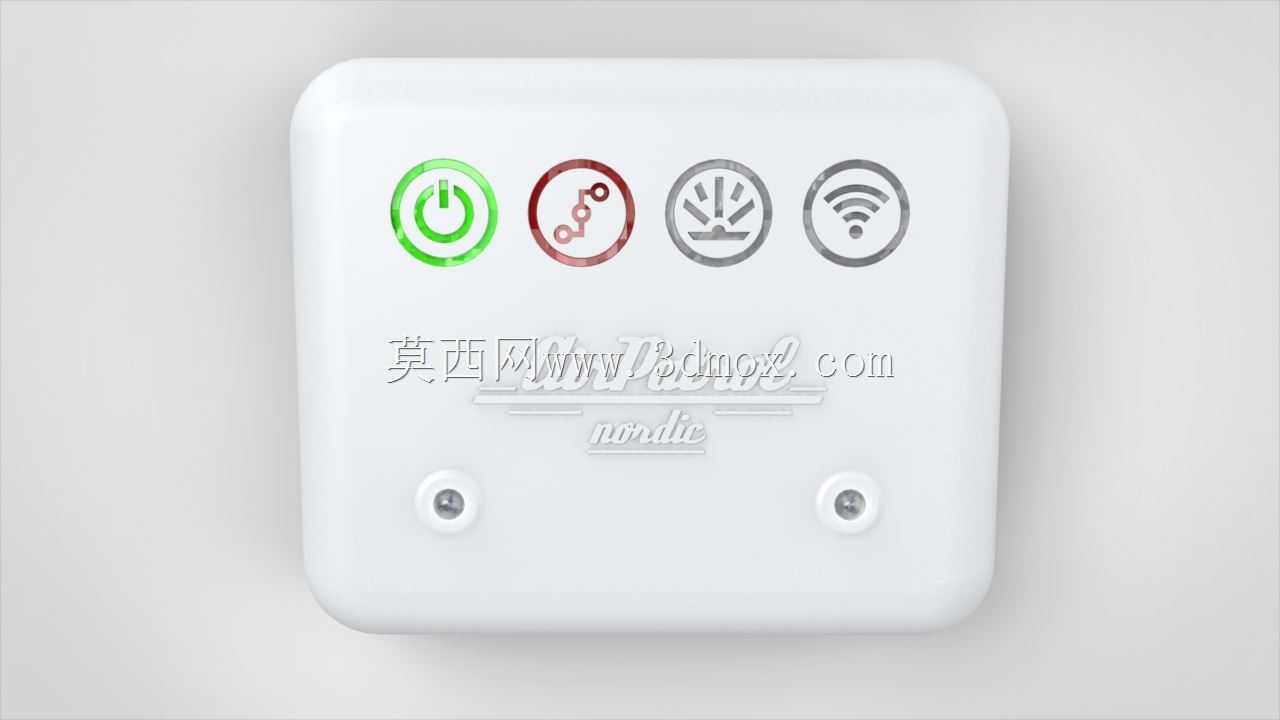

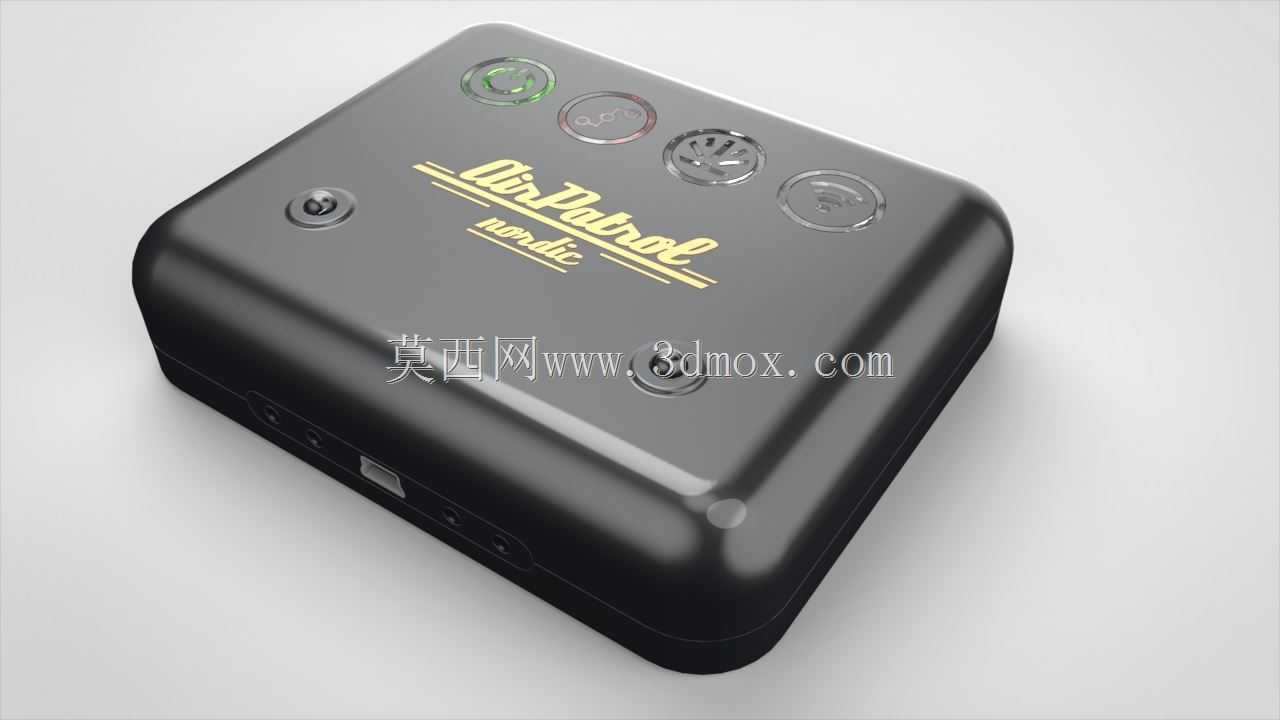

　　从结构设计的思路来看，整体壳体没有采用消费电子常见的多曲面拼接造型，而是选择了大圆角过渡的方正盒体结构，这种设计首先是考虑到注塑生产的脱模便利性，壳体所有分型面都做了直身拔模处理，拔模斜度控制在1.5度，既不会影响外观的平整质感，也能大幅降低注塑生产时的粘模风险。壳体上表面的功能区域做了下沉式标识槽，四个功能按键分别对应电源、模式切换、功能选择、配网操作，每个按键的按压行程预留了1.2mm的间隙，按键周边做了0.3mm的止口限位，避免按压时出现卡滞、偏斜的问题；按键旁的状态指示灯位没有采用传统的直插LED开孔，而是适配SMD表贴LED做了半透明透光区设计，透光区壁厚控制在0.8mm，既能保证LED光线均匀透出，又不会出现漏光、散光导致的指示状态模糊问题。

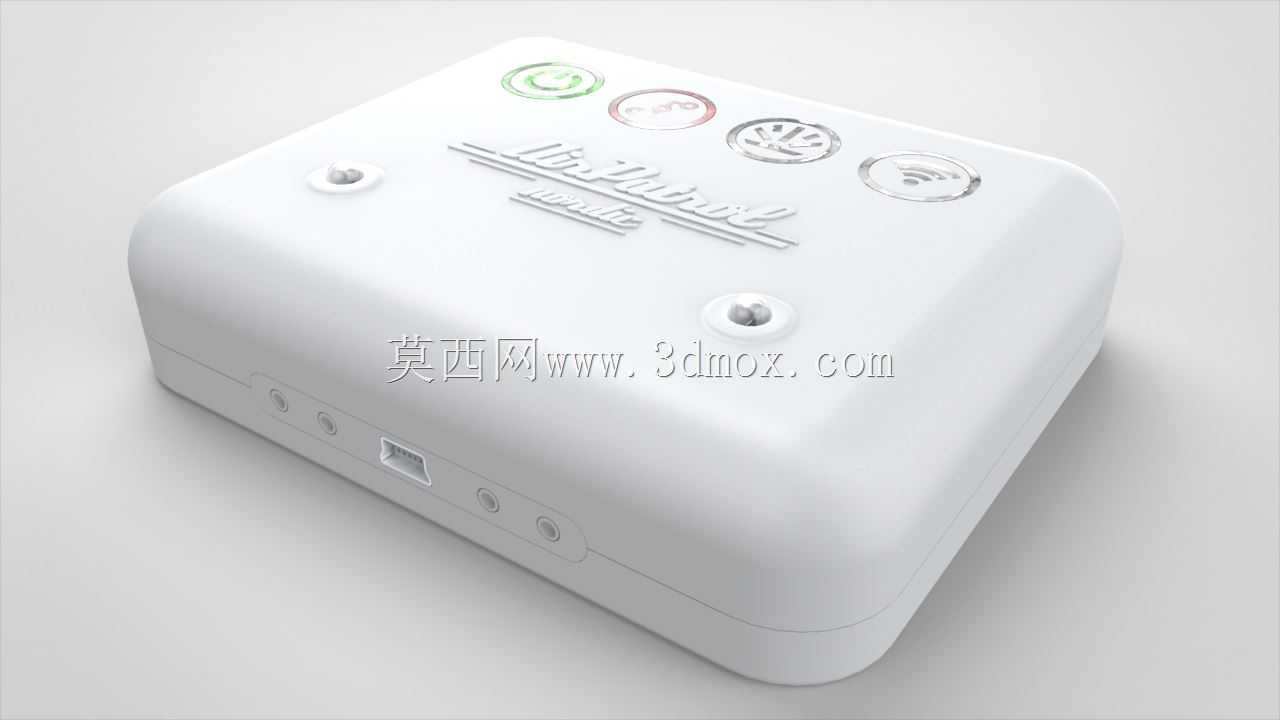

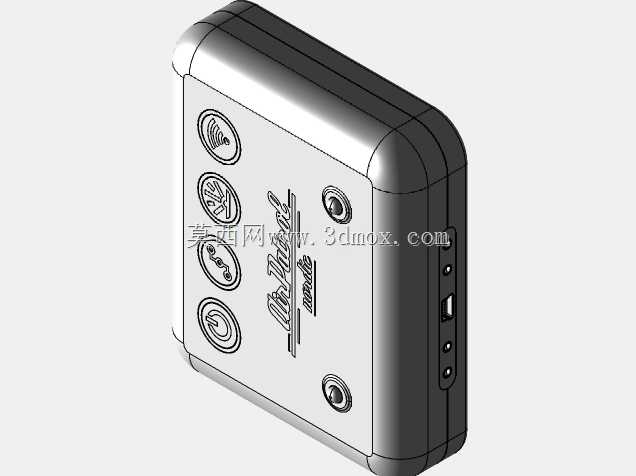

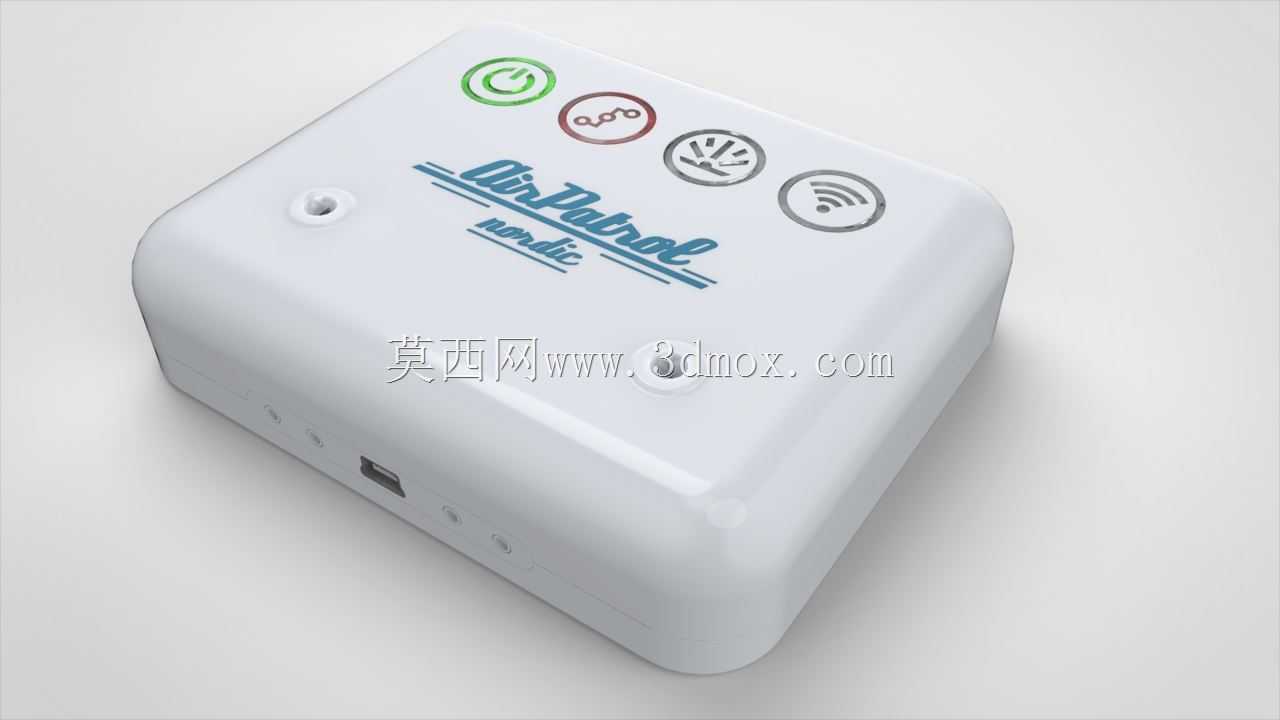

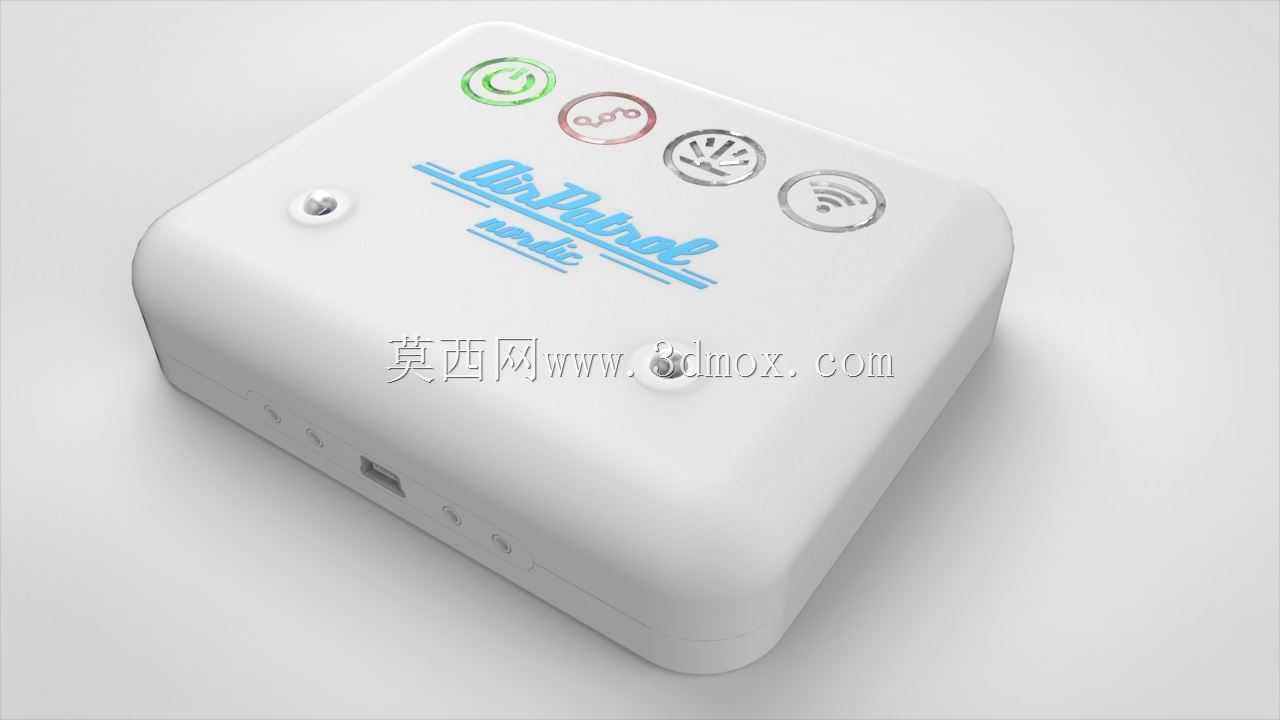

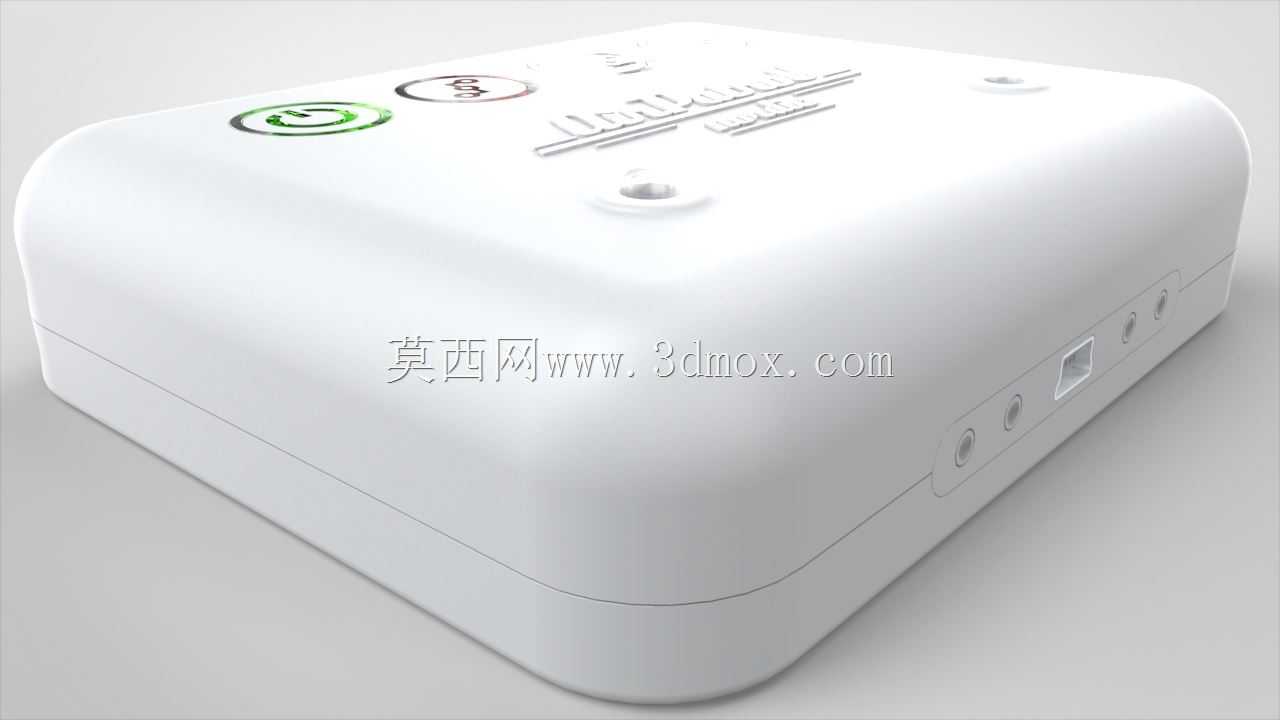

　　壳体侧面预留了MicroUSB供电接口位，接口周边做了1mm的加厚凸台，避免日常插拔充电线时接口受力开裂，凸台的尺寸刚好匹配常规MicroUSB公头的插入深度，不会出现接口插不到位或者外露过多的问题。壳体内部的筋位布局完全围绕常用的控制电路板做适配，四个角位设置了2mm高的PCB支撑柱，支撑柱顶端做了0.5mm的定位凸台，刚好卡入PCB的定位孔内，不需要额外设置卡扣就能完成电路板的初步固定，后续组装时只需要两颗螺丝就能完成PCB与壳体的锁附，大幅降低组装工序的复杂度。红外发射管的位置做了倾斜式导光孔设计，两个红外LED分别朝向斜上方45度和斜前方45度，保证红外信号的覆盖范围可以达到水平120度、垂直90度，不需要刻意对准被控设备就能完成信号传输，解决了传统红外控制器信号覆盖范围窄、必须对准设备的使用痛点。

　　安装边界的设计上，壳体背面设置了两个壁挂挂孔，挂孔采用上窄下宽的葫芦孔结构，上端小孔直径3.5mm，下端大孔直径6mm，适配市面上常见的自攻螺丝、膨胀管安装需求，挂孔的沉台深度做了1.2mm，保证螺丝锁入墙面后，壳体挂装时不会出现凸起、晃动的问题；除了壁挂安装之外，壳体底部做了四个0.8mm高的防滑脚垫位，粘贴橡胶脚垫之后可以直接平稳放置在桌面、置物架表面，不会因为桌面轻微倾斜出现滑移。壳体上下盖的连接采用内卡扣加侧边螺丝的组合固定方式，内卡扣均匀分布在壳体四周边缘，卡扣的扣合量控制在0.6mm，既可以保证上下盖扣合后的缝隙均匀，不会出现翘边问题，也不会因为扣合量过大导致拆卸维修时损坏卡扣；侧边的固定螺丝隐藏在脚垫下方，不会破坏外观的整体完整性。

　　细节设计上，壳体所有外露的边缘都做了R2的圆角处理，没有尖锐的棱角，避免日常搬运、安装时划伤操作人员；壳体的壁厚整体均匀控制在2mm，没有出现壁厚突变的区域，从根源上减少注塑生产时出现缩痕、气泡的概率，表面可以根据实际使用需求做磨砂、亮面或者不同色彩的表面处理，适配不同的装修风格使用场景。
