带WiFi功能的智能空调控制器外壳结构

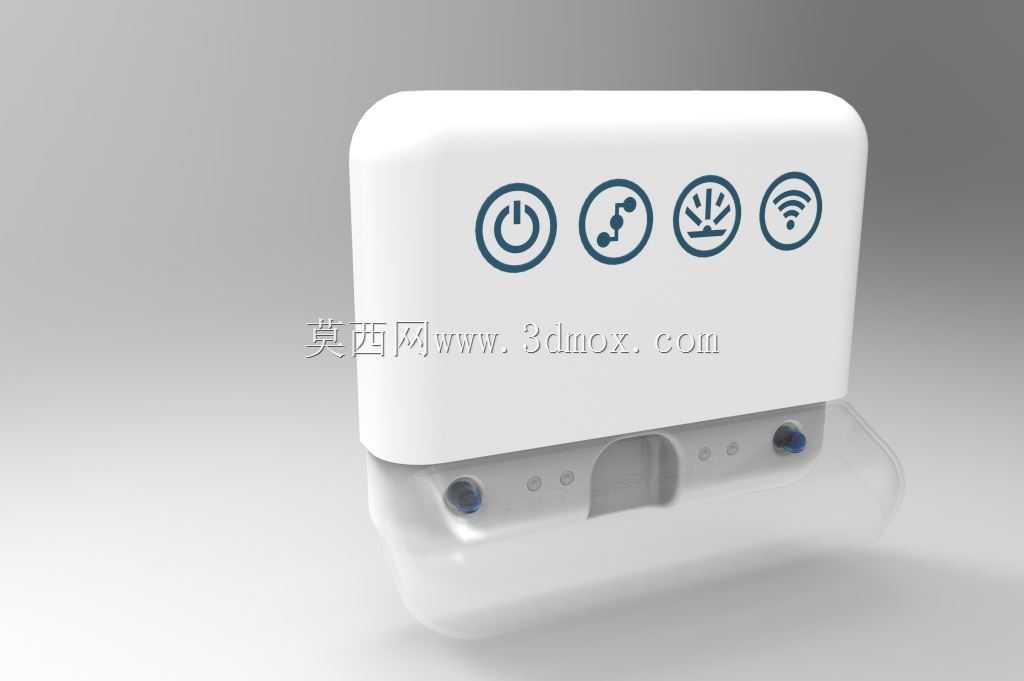

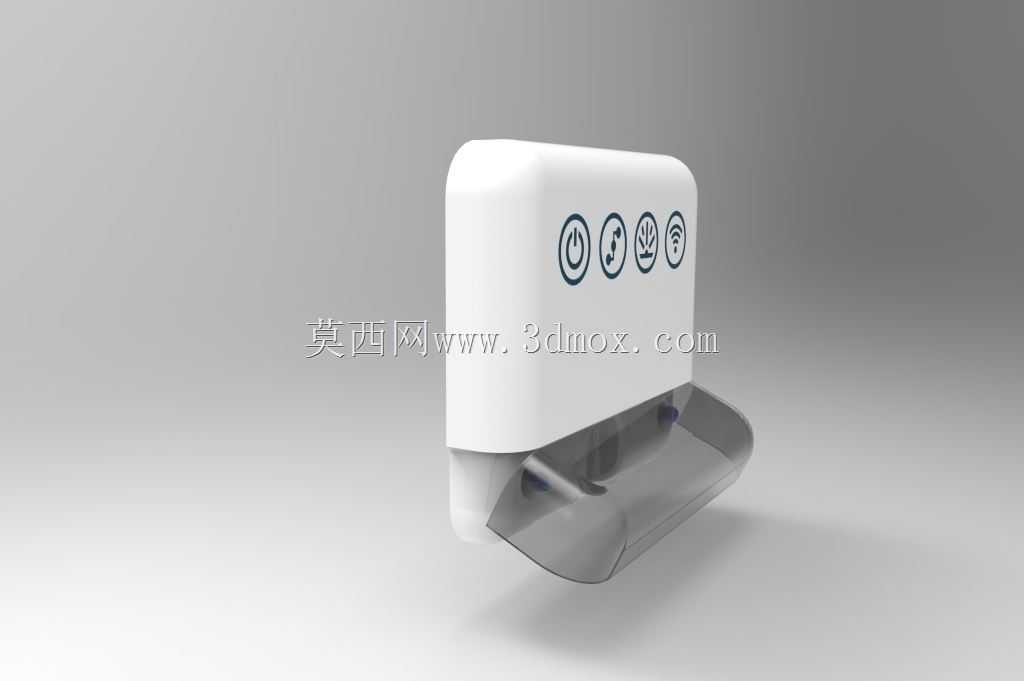

　　这款控制器外壳主要面向家用及小型商用空调的智能改造场景，适配传统壁挂式、柜式空调的红外控制升级需求，安装位置通常选择空调内机旁侧墙面或者空调内机顶部的平整区域，无需对原有空调线路做破坏性改动，仅需通过背部挂孔完成壁挂固定，壳体整体采用圆角矩形的圆润造型，边缘做R3以上的圆角过渡，既避免安装使用过程中的磕碰划伤，也能适配现代家居的简约装修风格。从功能布局来看，壳体正面上方区域排布四个功能按键，从左至右分别对应电源开关、模式切换、风速调节、WiFi配网功能，每个按键对应独立的丝印标识，标识采用凹陷丝印工艺，长期使用不会出现磨损脱落的问题，按键采用与壳体同色系的硅胶材质，按压行程控制在1.2mm左右，反馈清晰无卡滞，

　　按键下方的壳体下沿区域预留两个红外发射窗口以及状态指示灯的透光位，红外发射窗口采用半透明PC材质，可保证红外信号的发射角度覆盖水平120度、垂直60度的范围，确保正对空调内机接收端时无信号遮挡，指示灯采用柔光设计，避免夜间使用时产生光污染。壳体的结构设计采用上下扣合的装配方式，上壳与下壳通过侧边的卡扣配合底部两颗M2自攻螺丝完成固定，卡扣的扣合量设计为0.8mm，既保证装配后的壳体接缝均匀，缝隙控制在0.1mm以内，也方便后期维修时的拆解，内部预留的安装空间可容纳主控PCB板、红外发射模块、WiFi通讯模块以及两节7号电池的电池仓，电池仓位于壳体下半部分，与PCB板之间设置隔离筋，避免电池漏液腐蚀电路板，同时电池仓盖采用滑扣式设计，

　　无需工具即可开启更换电池。在安装边界设计上，壳体背部设置两个葫芦形挂孔，孔位中心间距为60mm，适配常规的墙面膨胀螺丝安装，挂孔的大孔直径为6mm，小孔直径为3mm，可容纳M4的膨胀螺丝挂接，挂孔周边做加厚处理，厚度达到2.5mm，保证长期悬挂不会出现开裂变形，壳体整体的外形尺寸控制在长度100mm、宽度70mm、厚度28mm的范围内，不会占用过多墙面空间，壳体壁厚均匀设计为1.8mm，采用ABS材质注塑成型，表面做细晒纹处理，既可以掩盖注塑过程中产生的轻微缩水、夹水纹等缺陷，也能提升手持或者触摸时的质感，避免指纹残留。在结构细节处理上，壳体内部对应PCB板的安装位置设置四个定位柱，定位柱高度为5mm，顶部做0.5mm的导向倒角，

　　方便PCB板装配时的快速定位，定位柱中心预留铜螺母嵌件的安装位，可通过M2螺丝将PCB板牢牢固定在壳体内，避免运输或者使用过程中PCB板出现晃动移位，红外发射头对应的壳体位置做锥形导光结构，可将红外信号的发射损失降到最低，WiFi天线对应的壳体区域不做金属镀层处理，保证WiFi信号的穿透强度，信号衰减控制在1dB以内，不会影响设备的联网稳定性。这款外壳是在初代版本基础上做的简化优化设计，去掉了初代版本中冗余的拓展接口位，将内部的筋位结构做了整合，减少了注塑生产时的模具复杂度，同时提升了壳体的整体强度，简化后的结构更适合批量生产，可有效降低生产过程中的不良率，装配工序也从原来的6步缩减到4步，提升整体的装配效率。从实际使用的角度出发，这款外壳的防护等级达到IP30，可满足室内干燥环境下的使用需求，壳体表面的耐刮擦硬度达到HB级别，日常清洁擦拭不会留下明显划痕，按键的使用寿命经过测试可达到10万次以上，完全满足家用场景下5-8年的使用周期需求，整体结构没有多余的装饰件，所有的造型设计都围绕功能实现展开，没有为了外观牺牲结构可靠性或者装配便利性。
