智能空调控制器外壳结构设计

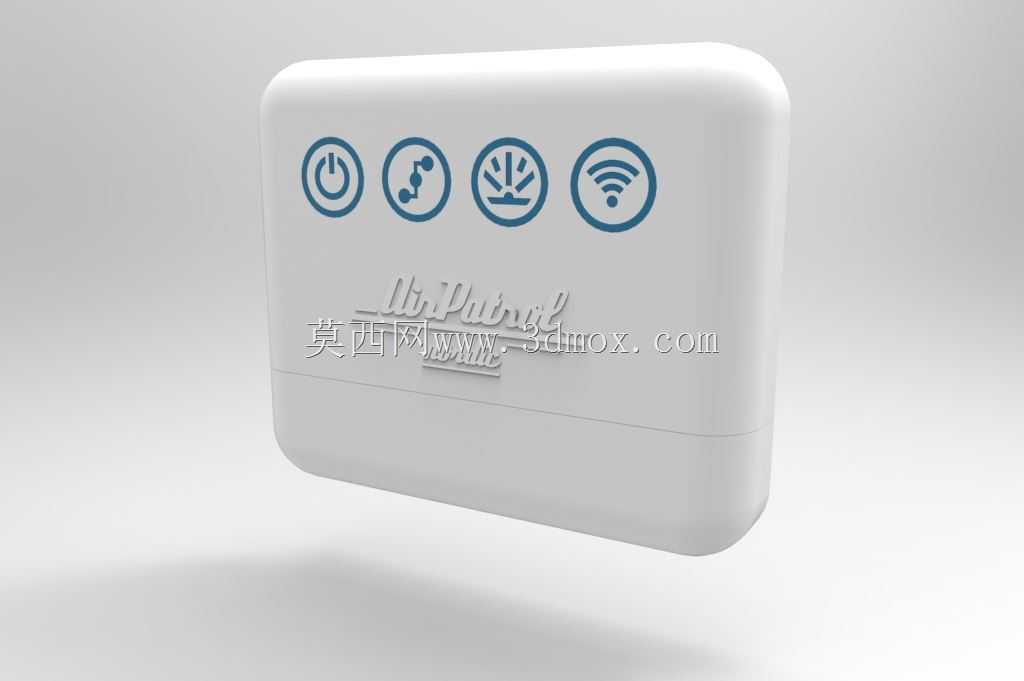

　　这款智能控制器外壳主要面向家用及小型商用空调的智能改造场景，适配壁挂式、柜式等主流空调机型的红外控制需求，可替代传统遥控器实现空调的远程启停、模式切换、温度调节等操作，也可接入智能家居系统实现多设备联动控制。外壳整体采用圆角方形的紧凑造型，边角做R3-R5的圆弧过渡，既避免安装使用过程中的磕碰划伤，也适配现代家居的简约装修风格，表面采用细磨砂蚀纹处理，减少日常使用中指纹、划痕的残留，长期使用也能保持外观整洁。

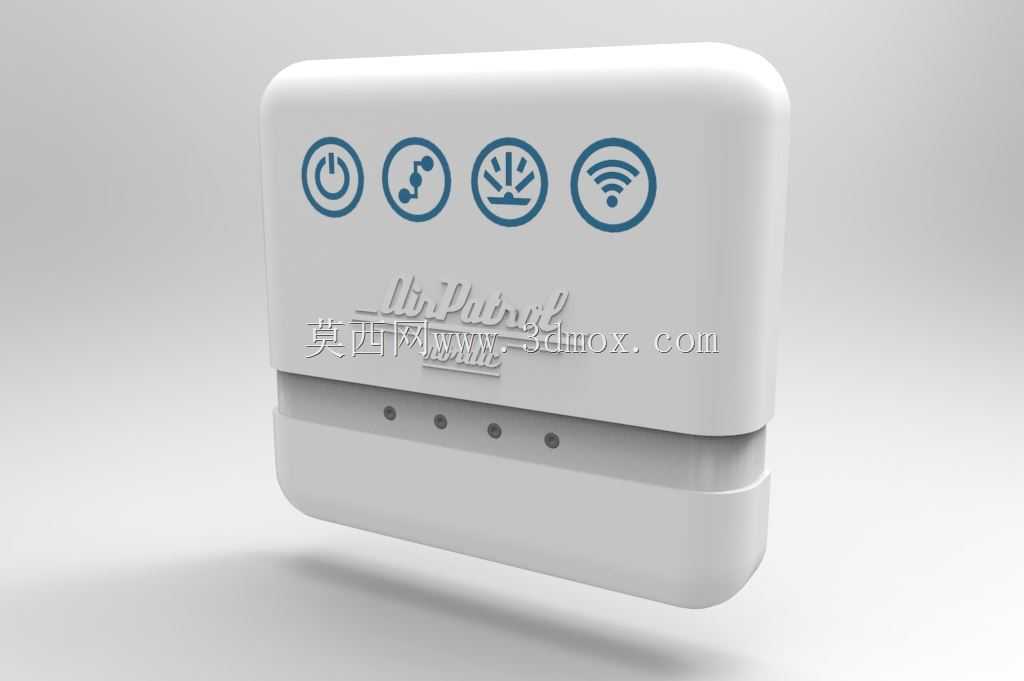

　　从结构设计层面来看，壳体采用上下扣合的装配方式，上下壳之间设置周向均匀分布的卡扣结构，配合内侧定位筋实现无螺丝快速装配，既提升产线组装效率，也避免螺丝外露破坏外观整体性，同时在壳体侧边预留1mm宽度的撬模槽，方便售后维修时的无损拆解。壳体正面排布四个功能触控按键的标识区域，从左至右分别对应电源开关、模式切换、风速调节、无线配对功能，标识采用凹印填色工艺，长期按压使用也不会出现标识磨损脱落的问题，按键区域下方预留品牌标识的浮雕位置，可根据客户需求做不同的丝印或浮雕处理。

　　壳体内部的结构设计充分考虑PCB板的固定与防护，内侧设置四个高度一致的定位柱，对应PCB板上的安装孔位，定位柱顶端做导向倒角，方便PCB板快速对位安装，定位柱旁设置带0.2mm过盈量的卡扣，无需螺丝即可实现PCB板的稳固固定，同时在PCB板对应元器件的位置设置避让槽，避免元器件与壳体内壁发生干涉，针对内部无线通讯模块的位置，壳体对应区域做壁厚减薄处理，壁厚控制在1.2mm，减少塑料壳体对无线信号的屏蔽影响，保证无线通讯的信号强度与连接稳定性。

　　安装边界方面，壳体整体外形尺寸控制在80mm80mm25mm范围内，背部预留壁挂安装的挂扣槽位，可直接挂装在墙面86型接线盒上，也可通过3M背胶直接粘贴在墙面或空调侧面，安装位置需避开空调出风口的直吹区域，同时保证红外发射窗口与空调红外接收头之间无遮挡，红外发射角度覆盖水平120度、垂直60度范围，无需精准对准即可实现稳定的控制信号传输。壳体的进出线位置设置在背部下方，预留USB供电接口的开孔，开孔边缘做圆角处理，避免划伤供电线材，接口位置做下沉0.5mm的设计，插接供电接头后接头不会突出壳体背部，保证壁挂安装时壳体与墙面贴合平整。

　　材料选择上适配ABS注塑工艺，常规壁厚控制在1.8mm，既保证壳体的结构强度，承受1.5米高度自由跌落不出现开裂、卡扣断裂的问题，也能控制注塑成型周期，减少生产过程中的缩痕、翘曲等缺陷，壳体的合模线设置在侧面居中位置，后续通过抛光、蚀纹处理可将合模线的影响降到最低，满足消费类电子产品的外观要求。在散热设计上，壳体上下边缘预留隐藏式通风槽，通风槽宽度0.8mm，既可以避免灰尘、蚊虫进入壳体内部，也能形成内部空气对流，带走PCB板工作时产生的热量，保证内部元器件长期工作在合适的温度范围内，提升产品的使用寿命。
