带法兰盘内螺纹花键衬套结构设计

　　花键衬套作为传动系统里的核心配套零件，常被应用在需要同时传递扭矩、承载轴向定位、提供螺纹连接接口的机械结构中，常见于中小型动力传输单元、自动化设备的转轴支撑部位、轻工机械的进给机构以及部分专用设备的动力输出端衔接位置。这类零件的核心作用，是在转轴与安装基座之间建立稳定的传动衔接，既通过外花键结构与配套的内花键构件配合传递旋转扭矩，又依靠一端的法兰盘结构完成轴向定位，同时内孔的螺纹结构可以实现与端部锁紧构件、外接传动杆的快速连接，减少传动链路里的零件数量，提升装配紧凑度。

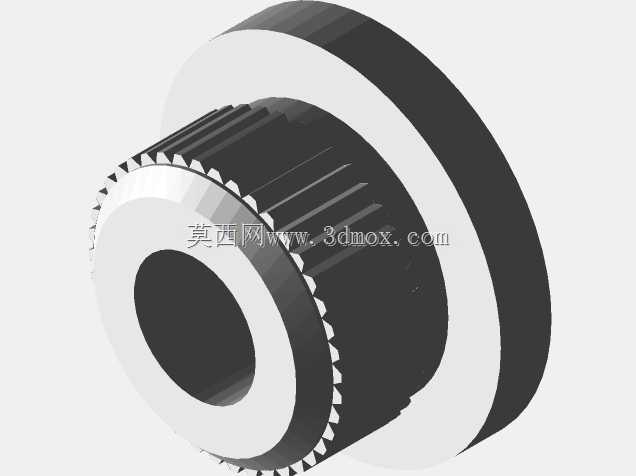

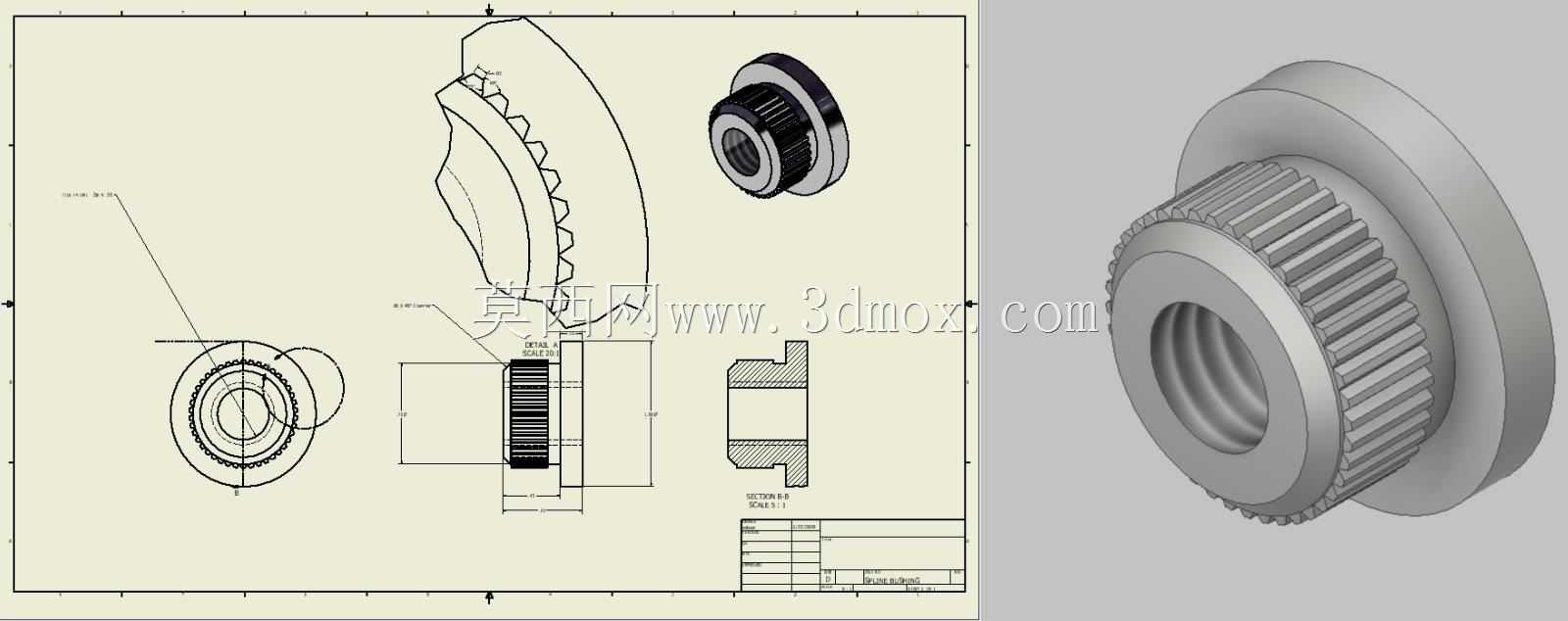

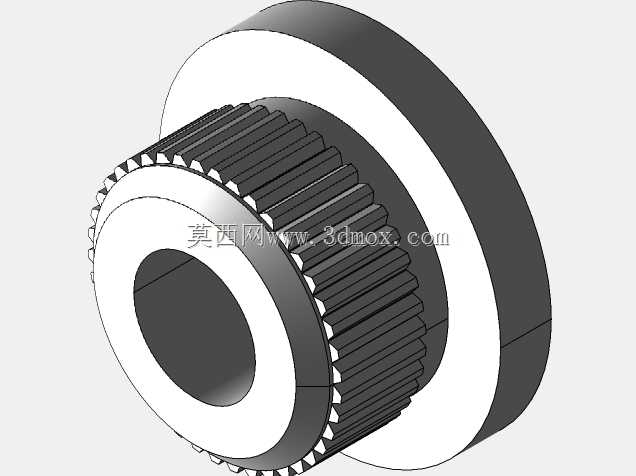

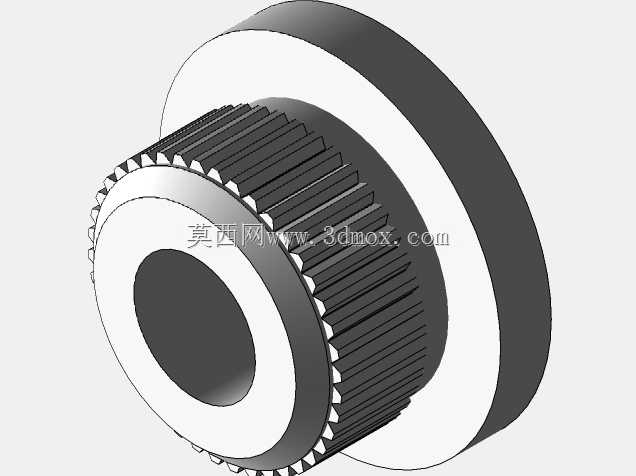

　　从结构设计逻辑来看，这款衬套采用一端带一体式法兰盘的结构，法兰盘的外径大于花键段的齿顶圆直径，安装时法兰端面可以直接贴合安装基座的定位面，不需要额外加装轴向定位挡圈，能有效减少装配累积误差，同时法兰盘的存在也能提升衬套根部的结构强度，避免花键段与安装段衔接位置出现应力集中断裂的问题。外花键采用矩形齿结构，齿形的齿侧间隙控制在合理范围，既保证传动过程中齿面受力均匀，不会出现偏载磨损，也能补偿少量的安装同轴度误差，降低配套零件的加工精度要求。内孔分为两段结构，靠近法兰端的内孔加工有标准内螺纹，用于和端部的锁紧螺栓或者外接传动杆件连接，远离法兰端的内孔为光孔结构，可作为转轴穿入的导向段，也能在部分工况下作为滑动支撑面，与转轴外圆形成小间隙配合，提升转轴运转的稳定性。

　　在外形尺寸与安装边界的设计上，花键段的长度根据常规传动扭矩需求设定，齿顶圆、齿根圆的尺寸匹配常用的中小扭矩传动花键规格，法兰盘的厚度经过强度校核，能承受额定扭矩下的轴向反力不会发生变形，法兰盘上未额外设置安装孔，依靠花键配合的抱紧力以及内螺纹连接的预紧力完成固定，安装时只需要将衬套花键段对准配套的内花键孔推入，直到法兰端面贴合安装面，再拧入端部的螺纹连接件即可完成装配，拆装维护十分便捷。零件的外轮廓所有锐边都做了倒角处理，既避免装配时划伤操作人员，也能在压入安装孔时起到导向作用，减少装配卡滞的概率。花键齿的端面同样做了小倒角，方便与内花键构件快速对齿，提升装配效率。

　　实际工况应用中，这类衬套通常采用合金结构钢加工，经过表面淬火处理提升齿面硬度与耐磨性，内螺纹段经过攻丝后做去毛刺处理，保证螺纹配合顺畅，法兰端面经过磨削加工，保证与安装面的贴合度，减少传动过程中的端面跳动。在传动系统运转时，外花键齿面均匀承受周向扭矩载荷，法兰端面承受轴向的定位反力，内螺纹段承受连接部位的拉压载荷，三段结构各司其职，相比普通的光面衬套，它能同时实现扭矩传递、轴向定位、螺纹连接三个功能，大幅简化传动部位的结构设计，减少配套零件的数量，降低整体装配成本。在一些需要频繁拆装维护的传动部位，这种一体式结构的衬套也比分体式的花键套加定位环加螺纹套的组合结构可靠性更高，不会出现分体零件松动移位的问题，能有效降低设备的故障停机概率。设计过程中也充分考虑了加工工艺性，花键段可以采用滚齿工艺一次加工成型，法兰盘与主体采用一体车削加工，内螺纹采用标准攻丝工艺加工，所有加工工序都可以在常规的数控车床、滚齿机上完成，不需要特殊的加工设备，适合批量生产，加工成本可控，能适配多数通用机械的传动部位改装与配套需求。
