矿山采掘作业用橡胶采矿构件结构设计

　　在地下矿山采掘、露天矿层剥离以及矿料初采转运的作业场景中，这类橡胶材质的采矿构件常作为采掘执行端的接触缓冲部件使用，直接与矿层、破碎后的矿料接触，承担着缓冲采掘冲击、减少硬质金属构件直接磨损、降低作业过程中硬性碰撞噪音的作用。不同于全金属结构的采掘齿件，橡胶材质的特性让该构件在接触软硬不均的矿层时，能通过自身弹性形变抵消部分瞬时冲击载荷，避免金属基体因为硬碰硬的接触出现崩齿、开裂的早期失效问题，尤其在含有较多矸石、硬岩夹层的矿层作业时，这种缓冲结构能有效延长整套采掘执行机构的维护周期。

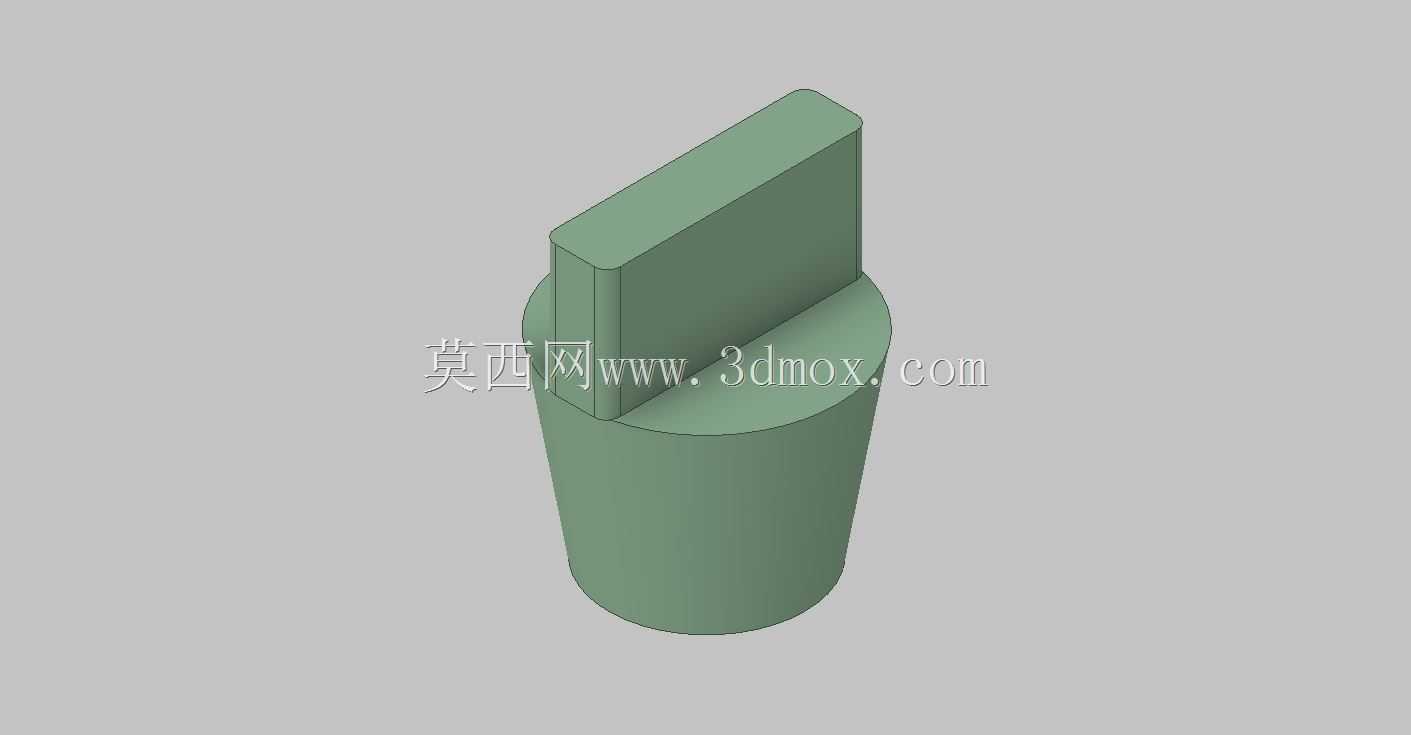

　　从结构设计思路来看，该构件采用下部圆柱、上部带单侧平直切面凸台的组合构型，下部圆柱段主要承担安装定位功能，可直接嵌入采掘设备前端的安装基座孔位内，圆柱面的配合公差按照过渡配合设计，既保证安装后不会因为作业振动出现松脱，也能在构件磨损到极限时，通过专用工装快速拆卸更换，不需要对基座进行破坏性拆解。上部的凸台结构为实际作业的工作段，平直切面的设计是为了匹配采掘作业时的切入角度，当构件随设备执行端向矿层推进时，平直端面先接触矿层表面，橡胶材质的高摩擦系数能避免接触初期出现打滑空程，而凸台与圆柱段衔接的位置做了圆弧过渡处理，避免应力集中导致的橡胶层从衔接位置撕裂，这个过渡圆弧的半径经过反复校核，既不会因为圆弧过大减少有效工作接触面积，也不会因为半径过小出现应力集中的薄弱点。

　　外形尺寸与安装边界方面，下部圆柱段的外径与常规采掘设备的安装座孔径保持通用互换性，不需要对现有设备的安装基座做额外改造就能直接替换原有同类型构件，圆柱段的长度根据安装座的深度设计，安装后圆柱段端面与安装座底面完全贴合，保证受力时载荷能均匀传递到基座上，不会出现悬臂受力的情况。上部凸台的高度根据单次采掘的切入深度设定，既保证足够的接触作业面积，也不会因为凸台过高导致作业时侧向力过大，造成构件从安装孔内弯折脱出。整个构件的外表面没有多余的凸起、凹槽结构，避免作业时矿料嵌入缝隙造成额外的磨损，橡胶材质的邵氏硬度控制在适合采掘作业的区间，既保证足够的耐磨性，也维持合适的弹性缓冲能力，过硬的橡胶会失去缓冲效果，过软则会在切入矿层时出现过大形变，降低采掘作业的效率。

　　实际作业过程中，该构件安装在采掘滚筒或者采掘头的端面位置，随设备的旋转或者直线推进动作持续接触矿层，橡胶材质的特性还能减少作业过程中产生的火花，对于含有瓦斯等易燃易爆气体的地下矿山作业场景，这种无火花的接触特性也能提升作业的安全系数，避免金属构件碰撞硬岩产生火花引发安全隐患。同时橡胶材质本身的阻尼特性，能吸收采掘作业时产生的部分振动，降低传递到设备主体的振动载荷，减少设备主体结构件的疲劳损伤，也能改善作业人员的操作环境，降低长时间接触振动带来的职业伤害。在结构建模过程中，需要重点关注圆柱段与凸台衔接位置的曲率连续性，保证橡胶硫化成型时不会出现壁厚不均的问题，避免成型后内部存在应力缺陷，同时安装配合面的圆柱度公差需要严格控制，保证安装后的同轴度，避免作业时因为偏心出现偏磨，缩短构件的使用寿命。
