球磨机传动用齿轮减速箱结构设计

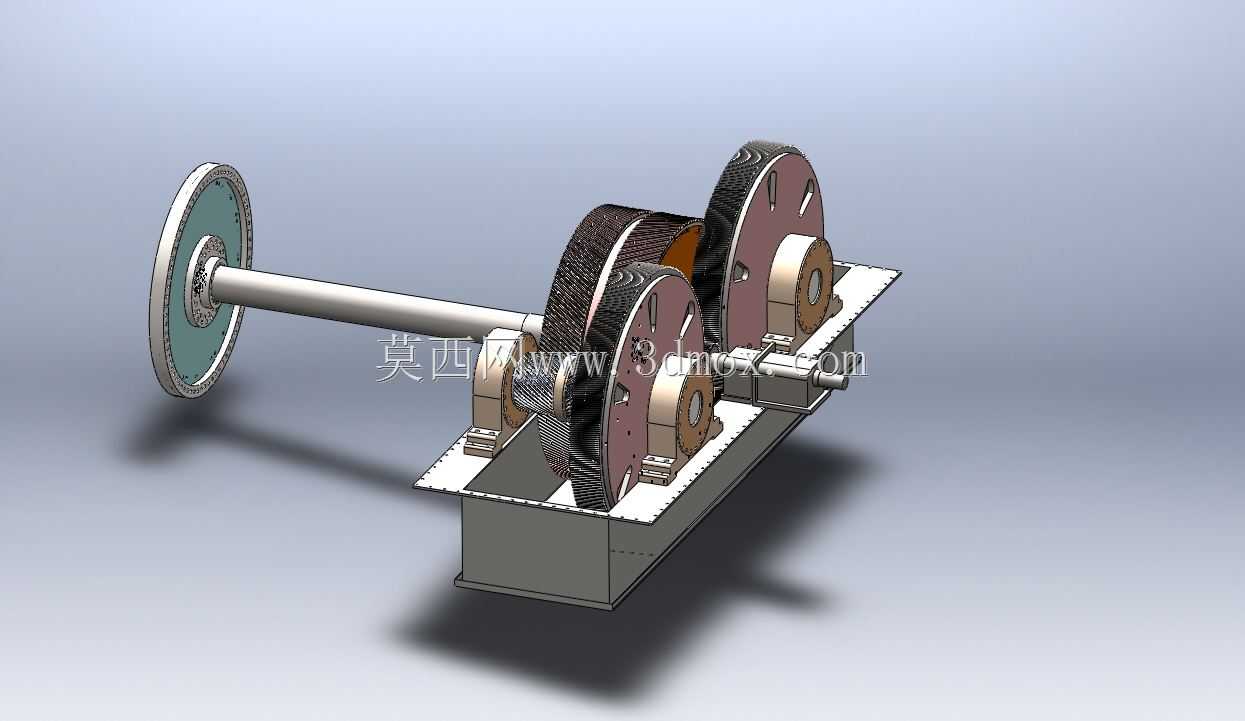

　　在矿山选矿、建材粉磨的生产作业线中，球磨机作为物料细碎的核心设备，其传动系统的可靠性直接决定整条产线的连续运行时长，这套齿轮箱正是为匹配中小型卧式球磨机的重载传动需求开发的专用减速部件。不同于通用型减速箱，该结构从安装初始就考虑了球磨机筒体端大带轮的输入布局，输入轴端预留了带轮安装的轴段长度与定位轴肩，可直接适配三角带传动的动力输入路径，无需额外加装过渡连接座，能有效压缩传动链路的整体占地空间。从结构布局来看，该齿轮箱采用二级平行轴斜齿轮传动方案，输入轴通过带轮承接电机端输出的高转速低扭矩动力，经过两对啮合斜齿轮的逐级减速增扭后，从输出轴端将适配球磨机筒体运行的低转速大扭矩动力传递至筒体驱动端，斜齿轮的啮合重合度更高，

　　在重载冲击工况下的传动平稳性远优于直齿轮结构，能有效降低粉磨作业中钢球跌落冲击带来的传动异响与齿面冲击载荷。箱体采用剖分式焊接箱体结构，下箱体设置有延伸的安装底座，底座上预留的螺栓安装孔可直接与设备基础的预埋螺栓对位固定，安装时无需额外加工适配底座，上箱体为可拆卸式盖板结构，日常检查齿面啮合状态、更换润滑脂时仅需拆卸上盖连接螺栓即可完成操作，大幅降低现场运维的作业难度。设计过程中，齿轮副的中心距、轴系的跨距均经过载荷校核，输入轴端的带轮安装位与箱体侧壁的距离预留了带轮拆装的操作空间，输出轴端的轴伸长度匹配球磨机端驱动连接法兰的安装尺寸，轴系上的轴承选型兼顾径向载荷与少量轴向载荷的承载需求，轴承端盖处设置有密封结构，

　　可避免箱体内润滑脂泄漏，同时阻挡粉磨车间内的粉尘进入箱体内部磨损齿面与轴承。在实际安装场景中，该齿轮箱通常布置在球磨机筒体的侧方基础平台上，输入轴轴线与电机输出轴轴线保持平行，带轮的中心距调整可通过电机底座的滑轨完成，无需改动齿轮箱本身的安装位置，输出轴与球磨机驱动端的同轴度可通过箱体底座的调整垫片进行微调，确保传动过程中无额外的偏载力矩作用在轴端。整套结构没有冗余的设计元素，所有外部轮廓均为功能服务：箱体侧面的加强筋结构用于提升重载下的箱体刚性，避免齿轮啮合过程中箱体变形导致齿面接触偏载，轴端的挡圈、定位套等零件均采用标准件，现场更换时无需定制加工，能有效缩短故障停机的维修时长。针对球磨机启停时的瞬时冲击载荷，

　　齿轮的齿面均做了硬化处理，齿根处通过圆角过渡降低应力集中系数，可承受频繁启停带来的瞬时过载，不会出现断齿、齿面点蚀过早失效的问题。润滑方式采用脂润滑，无需额外配置复杂的循环油路系统，适配矿山车间相对简陋的运维条件，日常仅需按周期补充润滑脂即可保证齿轮与轴承的正常运行，不需要安排专人维护油路系统，大幅降低了设备的全生命周期运维成本。
