在工装夹具、非标自动化设备的定位锁紧环节,这类开槽式夹块是应用频次极高的基础承载零件,多数中小型装配工位、检测工位的工件快速固定场景里,都能见到这类结构的身影。不同于大行程的液压或气动夹紧元件,这类夹块更适配小空间内的刚性定位需求,常见于电子零件组装治具、小型五金件加工工装、实验室测试夹具的安装位,承担工件侧向顶紧、定位基准面贴合、辅助支撑的作用,能在紧凑的安装空间里提供稳定的锁紧力,避免工件在加工、检测或装配过程中出现位移偏差。

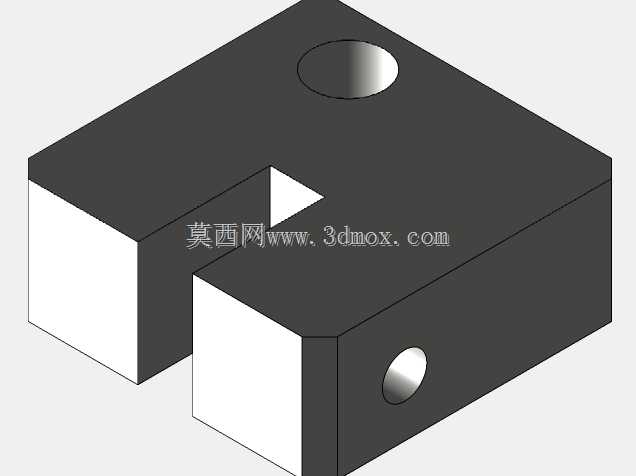

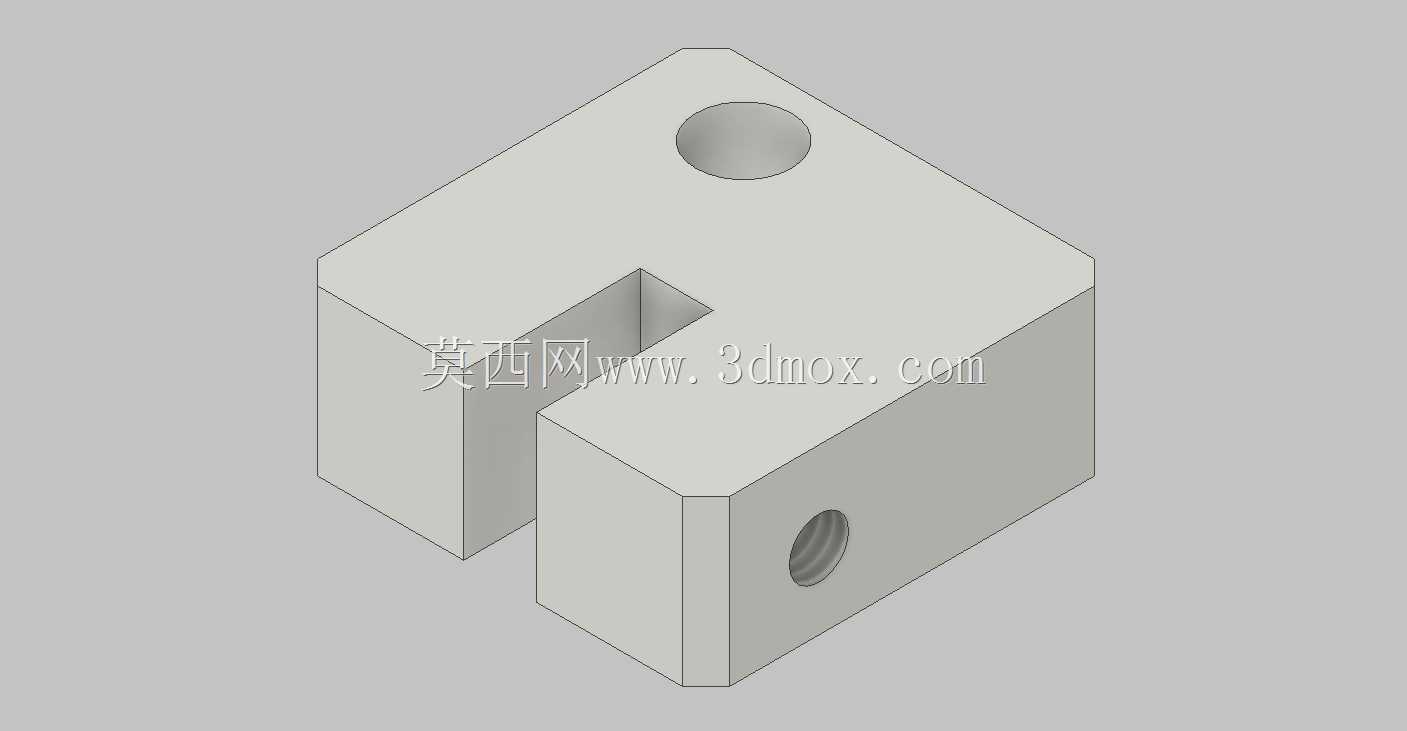

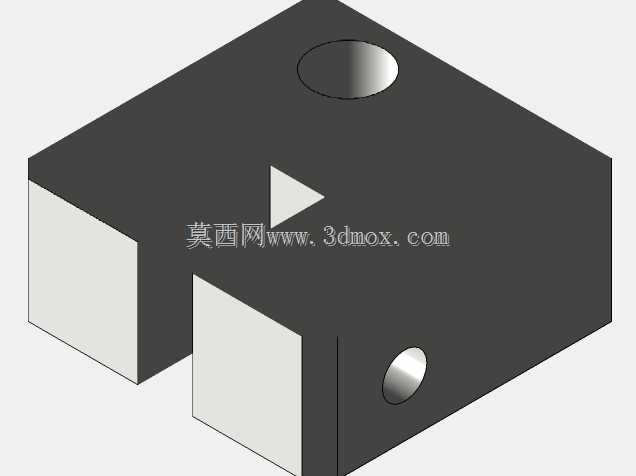

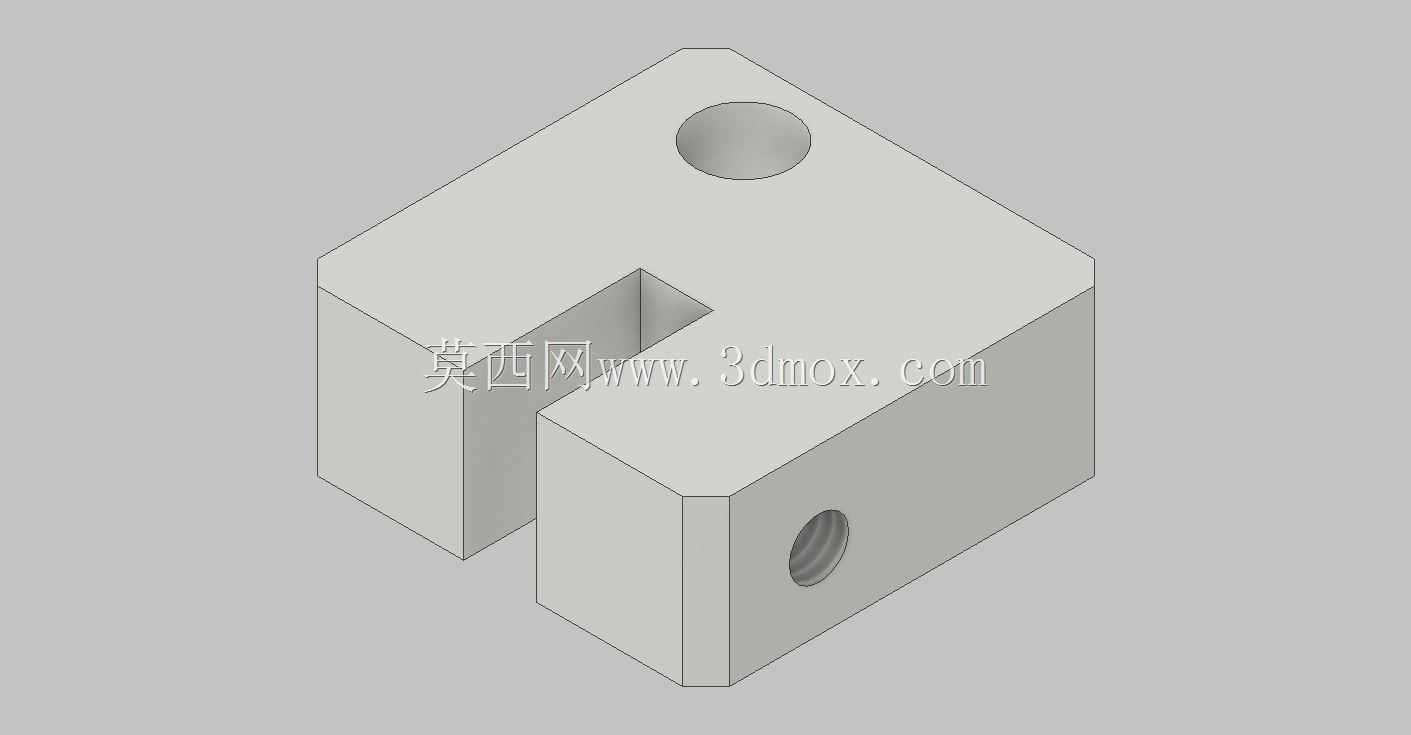

从结构设计逻辑来看,这个夹块采用整体式方块基体开槽的结构形式,基体本身为规整的长方体构型,六个平面均可以作为安装基准面,适配不同方向的安装布局需求。中部开设的通槽是核心功能区,槽的两个平行侧壁作为夹紧工作面,使用时可将待夹紧的板状、条状工件嵌入槽内,通过侧面的螺纹孔拧入紧定螺钉,即可实现对槽内工件的顶紧固定;顶部开设的光孔则用于夹块本身在设备基板上的安装固定,可穿入内六角螺栓将夹块锁紧在设备台面、型材框架或者工装底板上,安装孔的沉头设计能保证螺栓头部不高出夹块上表面,避免和周边运动部件产生干涉。
设计这类夹块时,首先要匹配安装空间的边界尺寸,基体的长宽高尺寸需要根据工位的预留空间确定,保证夹块安装后不会超出设备的安全防护边界,也不会和相邻的执行元件、送料轨道产生运动干涉。中部槽的宽度尺寸需要和常用待夹紧工件的厚度做公差匹配,槽宽一般取工件厚度的公称尺寸加0.05-0.1mm的间隙,既保证工件能顺利嵌入槽内,又不会因为间隙过大导致定位精度超差;槽的深度需要根据工件的夹紧力需求确定,深度过小会导致工件夹持接触面积不足,受力后容易滑脱,深度过大则会增加夹块的整体高度,抬升工件的安装位置,影响和周边工位的高度匹配性。侧面的螺纹孔规格需要和所需夹紧力匹配,常规小负载场景下选用M4-M6的螺纹即可满足需求,若需要更大的顶紧力,可适当加大螺纹规格,同时调整螺纹孔的位置,保证紧定螺钉的顶紧点落在工件的重心附近,避免顶紧时工件出现翘曲变形。顶部的安装孔位置需要避开中部开槽的区域,孔中心到槽壁的距离要保证足够的壁厚,避免螺栓锁紧时夹块出现开裂变形,同时安装孔的间距要适配常用铝型材、工装底板的安装孔位标准,减少现场安装时的二次加工工作量。
实际应用中,这类夹块的材质多选45号钢或者铝合金,钢制夹块经过调质处理后能获得更好的刚性和耐磨性,适合高频次夹紧、负载较大的加工场景;铝合金夹块重量更轻,不易生锈,适合对重量有要求、负载较小的装配或者检测场景。夹块的所有工作面都需要做铣削加工,保证平面度和垂直度公差,尤其是槽的两个侧壁和安装基准面的垂直度,会直接影响工件的定位精度,加工时需要控制形位公差在0.02mm以内,才能满足精密装配或加工的精度要求。和分体式的夹紧座相比,这种整体式开槽夹块没有额外的装配间隙,整体刚性更好,在承受侧向顶紧力时不会出现拼接面错位的问题,长期使用的精度保持性更优,而且零件本身结构简单,加工成本低,后期维护更换也十分方便,只需要松开顶部的安装螺栓即可快速拆换,能有效减少设备停机维护的时间。在多工位的旋转工作台、直线输送线的定位工位上,往往会成组使用这类夹块,通过统一的尺寸设计,实现不同工位的夹具快速互换,提升整条产线的换型效率。
