管路连接用U形夹持固定件结构设计

　　在液压管路排布、气动系统走线、小型流体输送管线安装场景中，这类U形夹持件是非常常见的固定元件，日常做设备管线排布时，经常会遇到不同管径的圆管需要在机架、安装板上做定位固定的需求，这类夹持件的核心作用就是限制管线的径向窜动与轴向滑移，避免设备运行过程中管线因为振动、拉扯出现接头松脱、管壁磨损的问题。

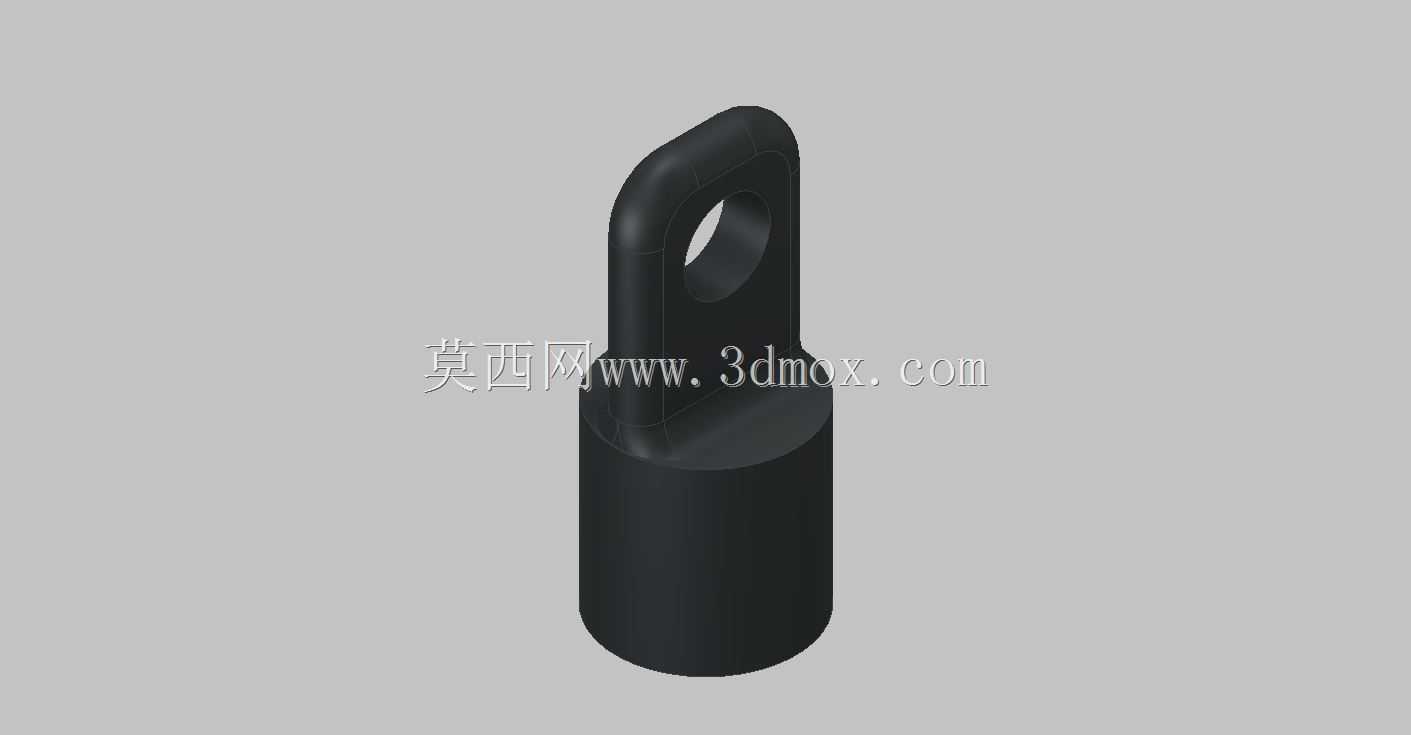

　　从结构设计来看，这个零件下半部分是圆柱形的夹持基座，上半部分是带安装孔的U形吊耳结构，整体采用一体化成型设计，没有拼接焊缝，结构强度更稳定，适合在有持续振动的工业设备环境下使用。下半段圆柱基座的内径是和待夹持管道的外径做匹配设计的，安装时基座内孔完全贴合管道外壁，接触面积比窄边管夹更大，夹紧时不会对管壁造成局部压痕，对于薄壁铜管、尼龙气管这类易变形的管线也能友好适配，不会出现夹伤管壁导致介质泄漏的问题。

　　上半段的U形吊耳部分开有一个横向的贯通安装孔，这个孔是用来穿装固定螺栓或者连接销轴的，安装时可以根据现场的固定位情况，选择螺栓锁紧在安装支架上，也可以通过销轴实现铰接式的浮动固定，给管线预留一定的热胀冷缩位移余量，避免温度变化时管线热胀产生的内应力拉扯损坏接头。U形结构的过渡位置做了大圆角处理，没有尖锐的应力集中棱角，在承受管线拉扯载荷的时候，应力会沿着圆角均匀分散，不会在转角位置出现断裂失效的问题，这一点在做有限元校核的时候能明显看到应力分布的优化效果，比直角过渡的结构疲劳寿命提升至少三成。

　　从安装边界来看，设计这个零件的时候需要提前核算两个核心尺寸，一个是下半段圆柱基座的外径，这个尺寸决定了安装时在机架上需要开出的避让孔大小，或者是配套管卡座的内槽尺寸，通常基座外径比待夹持管道外径大8到12毫米，保证基座自身有足够的壁厚承受夹紧力，不会在锁紧螺栓的时候出现基座开裂的情况；另一个是上半段吊耳的安装孔中心到基座下端面的距离，这个尺寸决定了管线安装后和安装面之间的悬空高度，设计时要避开周边的其他管线、设备结构件，预留出至少5毫米的操作空间，方便安装时扳手能伸进去锁紧固定件。

　　实际选型使用的时候，还要根据管线的工作压力调整夹持件的安装间距，如果是高压液压管路，介质压力高，管路运行时的脉冲振动大，夹持件的安装间距要控制在0.8到1.2米之间，同时在靠近管接头的位置必须加装一个夹持件，减少接头位置的振动载荷；如果是低压气动管路或者穿线护管，安装间距可以放宽到1.5到2米，只要能保证管线不会因为自重下垂弯折就可以。另外这个零件的安装孔和销轴或者螺栓之间要保留0.2到0.3毫米的间隙，不要做过盈配合，不然安装的时候很难对位，后期维护拆卸也不方便，间隙过大的话又会导致夹持件晃动，起不到稳定固定的作用。

　　很多新手做管线排布设计的时候，容易忽略这类小夹持件的结构细节，比如把吊耳的厚度做的太薄，设备运行一段时间后吊耳被拉断，或者基座内孔和管道外径公差配合不合理，夹不紧管道导致管线窜动，还有的在过渡位置没有做圆角处理，应力集中导致零件断裂。这个结构的设计逻辑就是用最少的材料实现足够的夹持强度与安装灵活性，一体化的结构没有多余的装配零件，安装的时候只需要一个螺栓或者销轴就能完成固定，现场装配效率很高，也不需要额外的配套配件，在小型自动化设备、工程机械的外围管线固定场景中适配性非常强，不管是金属硬管还是柔性软管都能通过调整基座内孔尺寸实现适配。
