双孔长条矩形安装固定压条结构设计

　　在自动化输送线侧边导向、工装夹具定位、小型设备模组安装的场景里，这类双孔长条压条是出镜率极高的基础连接件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往在装配阶段才发现干涉、压合不牢、安装错位的问题。从实际使用场景来看，这类压条常被用在直线导轨的侧向预紧固定、钣金机架的型材拼接压合、检测工位的工件定位挡边、气动元件的安装座补强位置，它不像复杂的传动件需要做受力仿真，但尺寸公差和安装孔位的设计直接影响整套机构的装配精度。

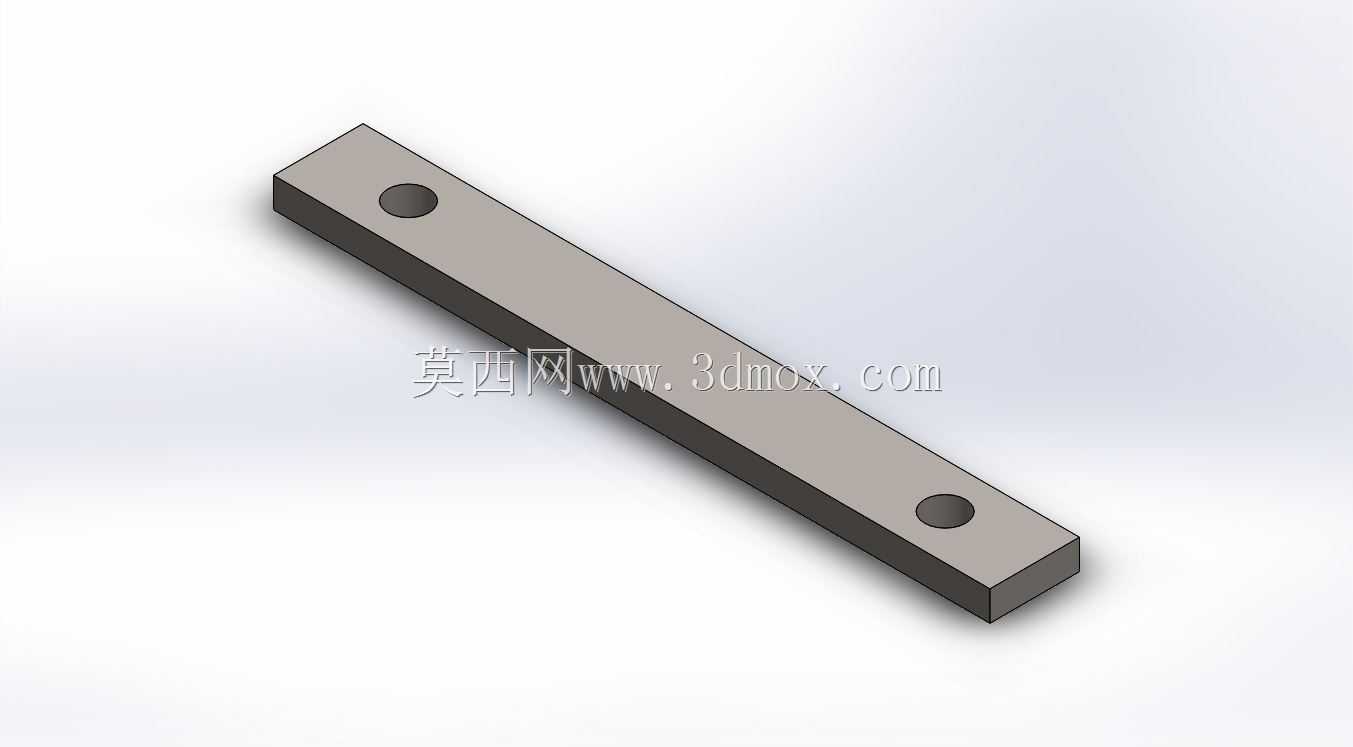

　　设计这类零件的时候，首先要明确安装边界：零件整体为等截面长条矩形结构，厚度方向的尺寸需要匹配被压合件的安装间隙，不能过厚导致相邻运动部件刮擦，也不能过薄导致锁紧后零件翘曲，通常厚度取值会比安装槽的深度小0.1到0.2毫米，预留锁紧后的形变余量。长度方向的尺寸需要覆盖两个安装点的跨距，两端要做小尺寸的倒角处理，避免装配时锐边割伤操作人员，也能减少零件在安装槽内卡滞的概率。两个安装孔采用对称布置的设计，孔中心到零件两端的距离保持一致，这样的设计可以让零件在安装时不用区分方向，降低产线装配的出错率，孔的直径要比选用的紧固螺钉外径大0.5毫米左右，预留一定的位置调整量，抵消机架加工时的孔位误差。

　　从功能特性上来说，这类压条的核心作用是通过螺钉锁紧产生的下压力，将相邻的两个部件牢牢压合在安装基准面上，相比直接用螺钉锁紧被固定件，长条结构可以把锁紧力均匀分散到更长的接触面上，避免被压件局部受力变形，尤其是固定铝型材、薄钣金这类刚性较弱的零件时，这种压条的分散受力优势非常明显。零件的两个端面保持和长度方向垂直的平面度要求，在作为定位挡边使用时，端面可以直接作为定位基准面，不需要额外加装定位块，减少零件数量。零件的上下两个大面需要保证平行度，锁紧后不会出现倾斜，保证压合面完全贴合，不会出现局部虚压的情况。

　　在实际选型适配的时候，要注意安装孔的中心距要匹配设备安装基面的预留孔位跨距，如果是用在有往复振动的设备上，压条的材质可以选用45号钢做调质处理，提升零件的刚性，避免长期受振动导致锁紧松动；如果是用在有耐腐蚀要求的工位，可以选用304不锈钢材质，表面做钝化处理即可，不需要额外做涂装。设计建模的时候，要注意安装孔的沉头深度要匹配所选螺钉的头部高度，保证螺钉锁紧后头部不会高出压条表面，避免和运动部件发生干涉，沉头孔的倒角要和螺钉头部的锥度匹配，保证锁紧时螺钉头部和沉头面完全贴合，不会出现螺钉偏斜的情况。

　　很多工程师在设计这类零件时，容易忽略棱边的去毛刺处理要求，在工程图里不标注倒角要求，加工出来的零件锐边锋利，不仅装配时容易划伤手，在压合软质材料的时候还会在被压件表面压出压痕，影响外观。另外，压条的宽度尺寸要和安装槽的宽度做间隙配合，单边间隙留0.1到0.15毫米即可，间隙太大的话锁紧时压条会发生偏移，导致压合位置错位，间隙太小则零件难以装入安装槽，提升装配难度。在做三维建模的时候，这类零件不需要做复杂的曲面特征，所有特征都是拉伸、切除这类基础特征，建模效率很高，但需要把所有的配合尺寸、公差要求在模型里做好配置，方便后续同系列不同长度、不同孔距的压条做参数化修改，不用每次重新建模，提升设计效率。
