长条型带安装孔工业导向工具板结构

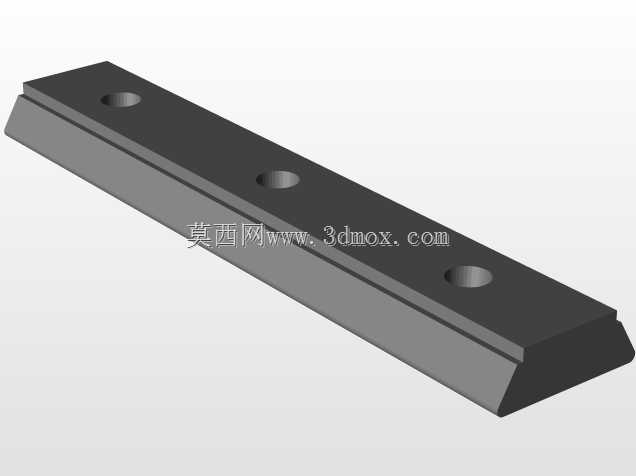

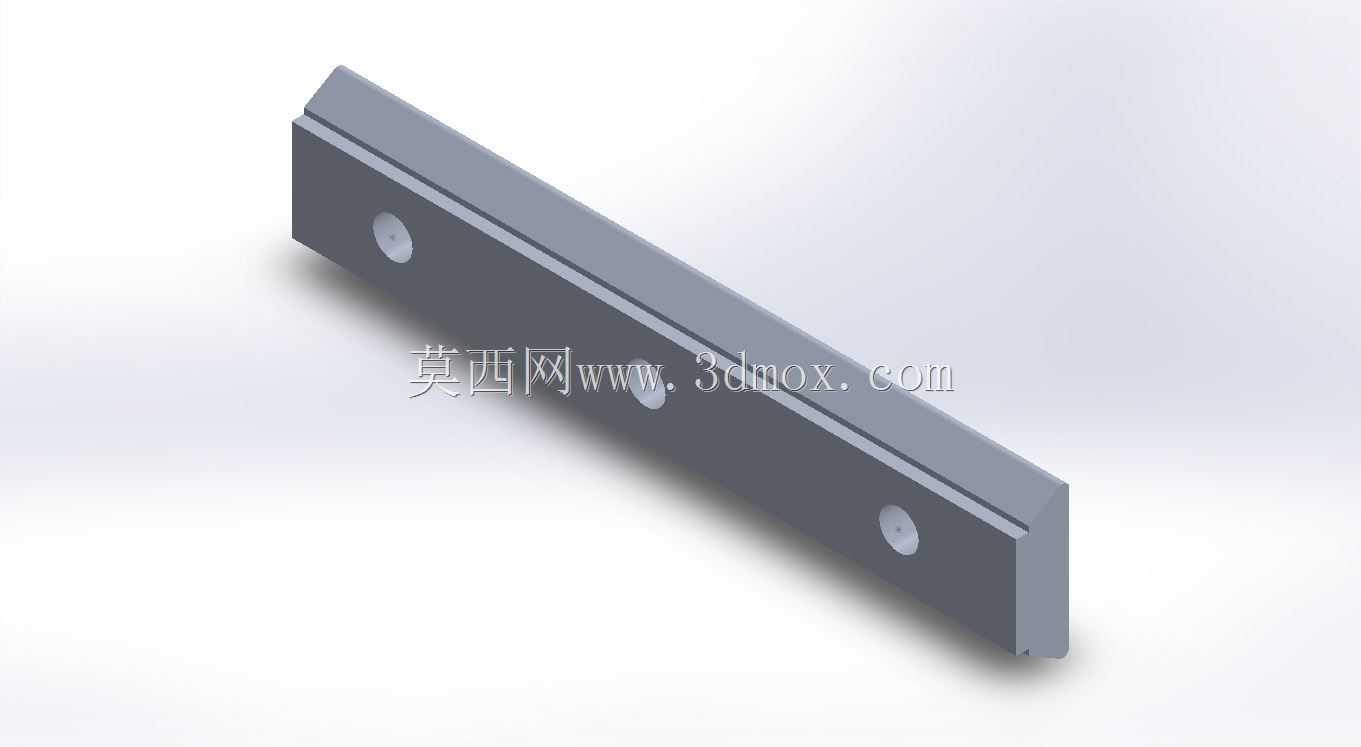

　　在自动化生产线的工位定位、工装夹具的基准搭建、检测设备的载具固定场景里，这类长条型工具板是十分常见的基础结构件，它不像复杂功能件需要承担动力传输或者运动换向的作用，核心价值是提供稳定的平直安装基准，让固定在其上的功能元件保持统一的位置精度，避免设备运行过程中因为基准偏移出现工位错位、检测失准或者工件夹持偏差的问题。从结构设计逻辑来看，这款工具板采用等截面长条构型，主体截面为带单侧台阶的矩形结构，台阶面的存在是为了给安装在板面上的元件提供侧向定位靠面，装配时不需要额外做侧向打表找正，只要将元件侧边贴紧台阶面就能保证平行度要求，大幅降低现场装配的调校工作量。板身沿长度方向等距布置了三个沉头安装孔，孔位的间距经过公差匹配，对应安装基座上的预加工螺纹孔，沉头结构可以让紧固螺栓完全没入板体内部，不会在板面形成凸起干涉，保证安装在板面上的元件可以完全贴平基准面，不会因为螺栓头突出出现安装倾斜的问题。板体的棱边都做了小尺寸倒角处理，一方面是去除机加工产生的锐边毛刺，避免装配人员操作时被划伤，另一方面也能减少元件装配时棱边刮蹭零件表面的涂层或者配合面。从安装边界来看，这款工具板的长度适配常见的200-300mm间距的工位安装需求，宽度方向的尺寸控制在窄幅区间，不会占用过多的安装空间，适合在排布紧凑的工装台、检测工位或者流水线侧装支架上使用，厚度方向的尺寸经过刚性校核，在两端固定的工况下，中部受载时的挠度变形量控制在千分之一以内，

　　完全可以满足常规工位的承载精度要求，不会因为板体变形导致其上固定的导向条、检测传感器或者定位挡块出现位置偏移。在实际设备应用中，这类工具板常被用来固定小型导向滑轨、工件到位检测开关、线缆走线压块或者小型气动元件的安装座，因为其平直度经过精加工保证，只要安装基座的平面度达标，安装完成后的工具板上表面平行度可以直接达到IT7级精度要求，不需要二次刮研或者磨加工处理，能大幅缩短设备的装配调试周期。设计这类零件的时候，首先要明确使用场景的载荷情况，如果是用来固定较重的气动元件或者承载小型工件的滑移导向，板厚需要对应增加，避免受载后变形；如果只是用来固定轻量化的检测元件或者走线支架，可以适当减小板厚来降低整体重量。

　　安装孔的间距设计要匹配通用工业铝型材的槽孔间距，或者对应常见工装板的安装孔阵列，这样不需要额外做转接板就能直接装配，提升零件的通用适配性。台阶面的高度要根据常用安装元件的侧边定位高度来确定，一般控制在3-5mm即可，过高会浪费材料，过低则无法起到有效的侧向定位作用，容易出现元件贴靠时滑脱的问题。板体的材质一般选用45号钢做表面发黑处理，或者选用6061铝合金做阳极氧化，前者适合承载较大、有一定耐磨要求的场景，后者适合轻量化、对防腐有要求的设备场景，两种材质的加工工艺都比较成熟，量产时的成本控制难度低，也方便后期根据实际使用需求做二次加工，比如追加安装孔、铣削局部避让槽等。在装配使用时需要注意，安装前要清理基座表面的切屑、

　　焊渣或者其他杂物，避免杂物垫在工具板和基座之间导致板体安装后出现翘曲，紧固螺栓的时候要按照从中间向两端的顺序分次拧紧，不要一次性把单个螺栓拧到额定扭矩，避免板体在紧固过程中产生内应力，后期使用过程中出现应力释放导致的精度偏移。如果使用场景中存在持续的振动工况，可以在螺栓上涂抹少量螺纹锁固胶，避免设备长期运行后螺栓出现松动，导致工具板的位置偏移影响设备正常运行。这类基础结构件虽然结构简单，但是在设备整体精度链里起到的作用十分关键，很多设备出现的工位定位偏差、检测数据波动问题，追根溯源都是这类基础安装板的设计或者装配不到位导致的，所以在设计阶段就要充分考虑安装场景的精度要求、载荷情况、装配便利性，不能因为零件结构简单就忽略公差匹配和工艺性考量。
