PI端面零件盖三维结构设计

　　在工业设备的端面防护与结构密封场景中，这类端面零件盖是应用频次极高的结构件，常见于各类机电设备、传动模组、管线集成端的封端位置，核心作用是隔绝外部粉尘、切削液、水汽进入设备内部腔体，同时为内部安装的元器件、传动部件提供平整的安装依托面，避免内部构件直接暴露在工况环境中出现磕碰、腐蚀或者异物卡滞问题。从实际使用场景来看，这类端盖多安装在设备的侧端面、模组的输出端封板位置，部分工况下还需要承担一定的结构支撑作用，比如在小型传动模组的端侧，端盖需要承载轴承外圈的定位压力，同时为密封胶条提供安装压合面，这就要求端盖本身的平面度、安装孔位的位置公差必须控制在合理范围内，否则安装后会出现密封缝隙、轴承定位偏移的问题，直接影响整套设备的运行稳定性。

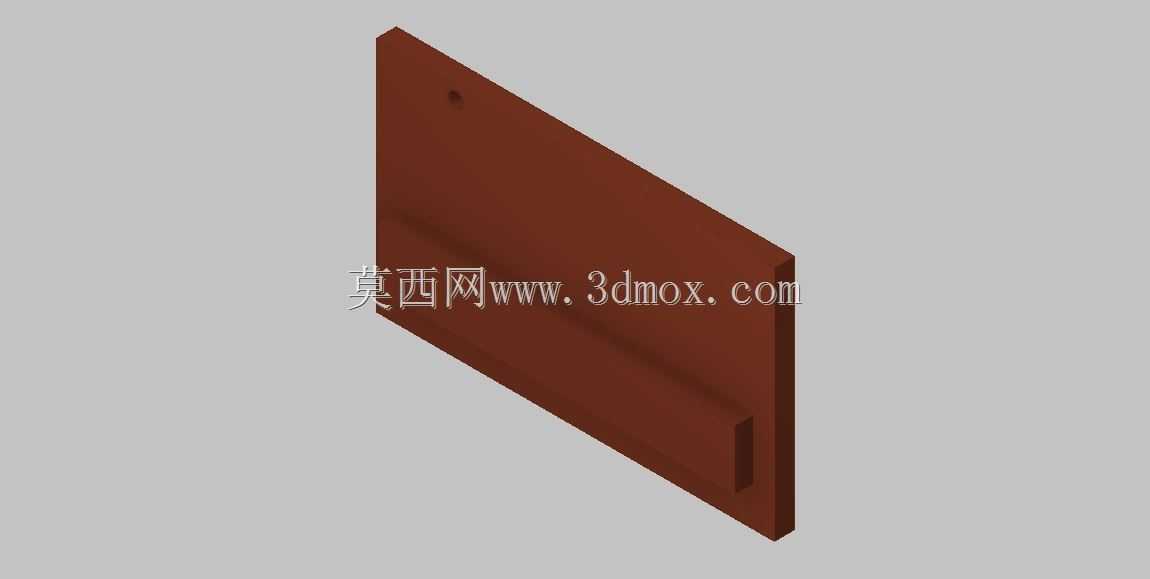

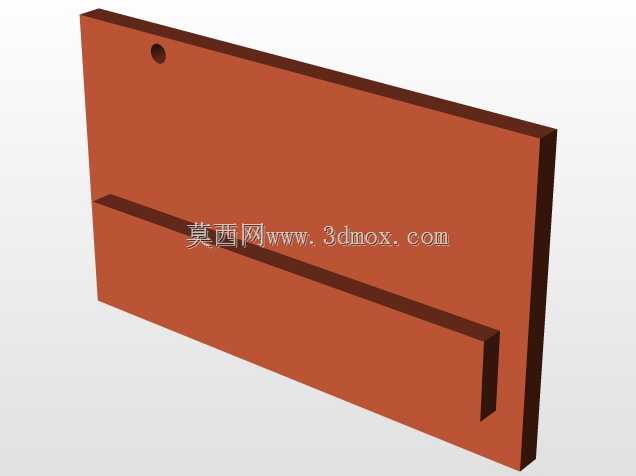

　　从结构设计思路来看，这款端盖采用整体板式结构，没有多余的异形凸起，主体为规整的矩形板体，一侧设置有内凹的让位槽结构，这个槽位主要是为了匹配设备端侧凸出的轴端或者接线端子，避免安装时出现结构干涉，同时槽体的侧壁可以起到径向定位的作用，安装时无需额外调整对位，直接将槽位对准设备端的凸出结构推入即可完成初步定位，大幅降低现场安装的对位难度。板体上预留的小孔为安装固定孔，孔位的位置经过公差匹配，对应设备端侧的螺纹安装位，孔边做了微小的沉台处理，安装时螺丝头可以完全沉入沉台内，不会突出端盖外表面，避免后续设备外围布线或者安装其他附件时出现刮蹭问题。端盖的边缘做了微小的倒角处理，一方面是去除加工后的锐边，避免安装调试时划伤操作人员，另一方面倒角结构可以在安装时引导端盖顺利嵌入设备端的安装槽内，不会因为板边的加工毛刺出现卡滞。

　　从安装边界与尺寸适配角度来说，这类端盖的厚度需要匹配设备端的安装间隙，过厚会导致端盖突出设备外表面，影响设备整体的外观平整度，过薄则会导致结构强度不足，在受到外力冲击或者长期受内部腔体压力作用时出现变形，导致密封失效。这款端盖的厚度设计充分考虑了常规工业场景的防护需求，板体主体厚度足以承受常规工况下的侧向压力，内凹让位槽的深度则严格匹配设备端凸出结构的长度，确保安装后端盖的外表面与设备端面完全齐平，没有凸起或者凹陷。安装孔的间距按照通用的模组安装孔位标准设计，可以适配同规格的多款设备端侧安装需求，无需针对不同设备重新调整孔位，具备一定的通用互换性，在设备维护更换时可以直接替换同规格的旧端盖，不需要二次加工修配。

　　在实际工况适配方面，这类端盖的结构设计充分考虑了不同使用环境的需求，平整的外表面方便后续粘贴设备标识、运维标签，也便于日常清洁擦拭，不会因为表面有复杂的凹凸结构积存油污、粉尘。内凹的让位槽除了结构让位的作用外，还可以在槽内预留少量空间填充密封胶或者安装薄型密封垫，进一步提升端盖与设备结合面的密封性能，在有喷淋、多粉尘的车间环境下，也能有效阻挡异物进入设备内部。板体的整体刚性经过结构优化，没有多余的减重开孔，避免了开孔位置成为密封薄弱点，同时在保证强度的前提下控制了整体重量，不会给设备端侧增加额外的负重，对于一些对重量敏感的移动模组、轻型自动化设备来说，这种轻量化的实心板式端盖相比厚重的铸造成型端盖更有适配优势。

　　从结构设计的细节考量，端盖的所有转角位置都做了微小的圆角过渡，避免应力集中问题，在设备运行产生振动的工况下，圆角位置不会因为长期应力累积出现开裂问题，相比直角转角的端盖结构，抗疲劳性能有明显提升。安装孔的位置距离板边的距离经过合理计算，既保证了安装后螺丝的锁紧力可以均匀作用在结合面的密封区域，又不会因为孔位距离板边过近导致安装时板边出现开裂、崩边的问题。内凹让位槽的槽壁与槽底的垂直度控制在合理公差范围内，安装时槽壁可以与设备端的凸出结构外壁紧密贴合，起到辅助径向定位的作用，即使安装螺丝出现轻微松动，端盖也不会出现径向移位，保证防护位置不会出现偏移。
