设备正面结构背板构件三维设计

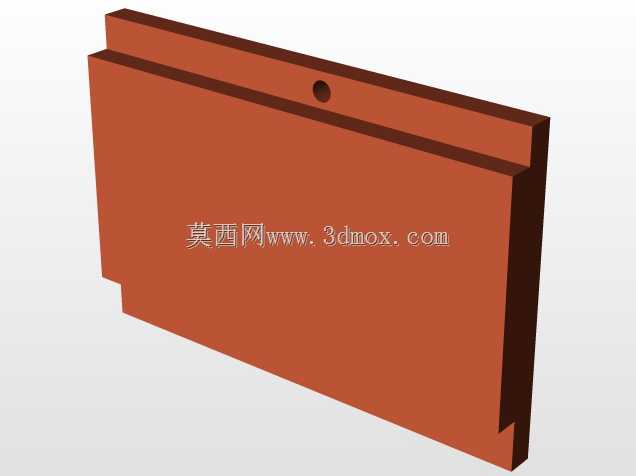

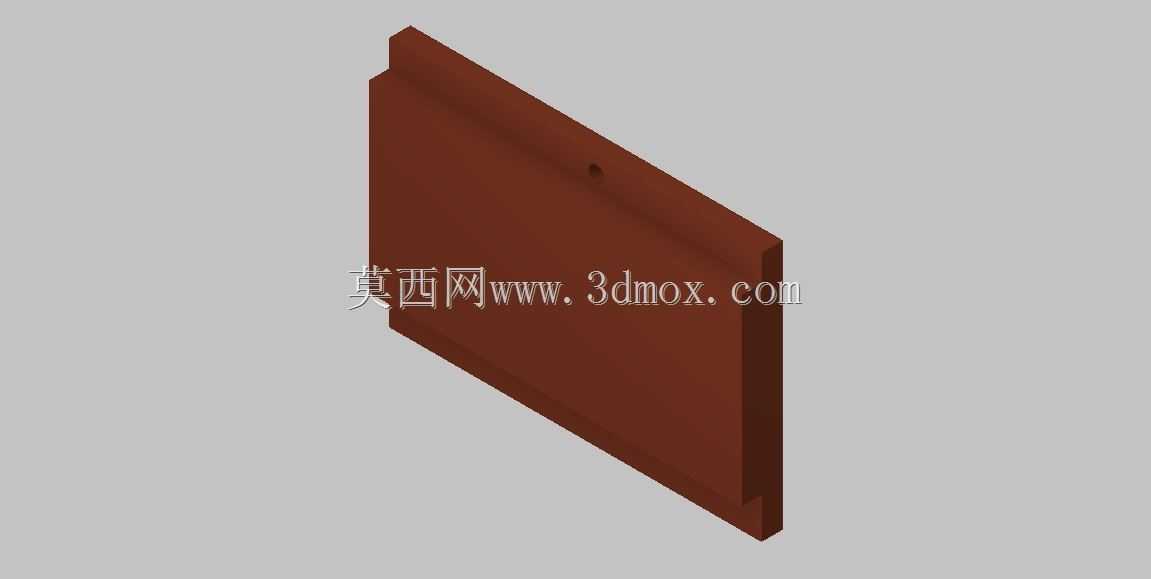

　　在工业设备的柜体、操作端、防护壳体的结构设计环节，这类正面背板构件是承担结构支撑、部件安装定位、外观面规整的核心基础零件，很多刚入行的结构工程师容易把这类板件当成简单的平板件处理，实际在量产装配环节往往会因为忽略安装边界、侧边衔接结构、局部避让特征出现装配干涉、拼接缝隙不均、安装后板面翘曲的问题。这个构件的整体形态为带侧边折边的矩形板体，主体板面为平整的大平面结构，侧边设置的凸起折边并非工艺装饰结构，而是用于和相邻的侧面板、前端框架做嵌合定位，装配时折边会嵌入相邻构件的预留卡槽内，不需要额外增加定位角码就能实现板面的快速对齐，能大幅减少总装环节的调整工时。板面靠上位置预留的小孔位，是用于安装内嵌式标识牌、

　　状态指示灯或者小型传感元件的安装位，孔位的深度做了沉台设计，安装后元件表面能和板面保持齐平，不会出现凸起剐蹭或者积灰的问题，这类细节如果在建模阶段遗漏，后续改模会在平整板面上留下补焊或者钻孔的痕迹，影响外观面的一致性。从安装边界来看，这个背板的折边高度、整体长宽尺寸是严格匹配对应设备的正面框架内槽尺寸设计的，折边的厚度预留了喷涂、喷塑的工艺涂层余量，不会因为表面处理后的厚度增加导致装配时嵌合过紧无法装入；板面的壁厚做了均匀化处理，没有出现局部壁厚突变的结构，能避免注塑或者钣金折弯加工时出现的缩痕、折弯变形问题，大平面的背面其实隐含了均匀分布的加强筋结构（当前视角为正面视角未直接呈现），能在不增加整体板厚的前提下提升板面的抗形变能力，

　　避免设备运输或者长期使用过程中板面受外力出现凹陷变形。这类背板构件的应用场景覆盖了大部分带封闭壳体的工业设备，从小型的电气控制柜体、台式操作设备，到中型的专用加工设备、检测设备的正面围护结构都能看到这类构件的身影，它的作用不只是封闭设备内部的走线、元件结构，避免人员触碰内部带电或者运动部件带来安全隐患，同时也是设备正面外观的基础承载面，所有外露的操作元件、显示部件、标识内容都需要依托这个板件做定位安装。设计这类板件的时候，不能只单独绘制单个零件的尺寸，必须结合整个设备的装配公差链做尺寸核算，比如折边和相邻框架的配合公差要控制在合理的间隙范围内，间隙过大会出现拼接缝隙不均影响外观，间隙过小会导致装配难度提升，

　　甚至在温度变化出现热胀冷缩时板面出现拱起变形；板面上的所有安装孔位都要和内部对应的安装支架、元件的固定孔做同轴度校验，避免出现孔位错位导致元件无法安装的问题。另外这类板件的边缘都做了微小的倒角处理，不会留下锋利的锐边，避免装配或者后期设备维护时划伤操作人员，这些细节都是实际工程设计中必须考量的点，很多三维建模练习者往往只关注大的外形结构，忽略这些工艺和装配相关的细节特征，建出来的模型看起来外形相似，实际根本无法用于生产加工。这个构件的结构设计没有多余的复杂特征，所有的结构形态都是围绕装配便捷性、结构强度、工艺可行性、使用安全性这几个核心维度展开的，没有为了造型增加不必要的曲面或者异形结构，能最大程度降低加工难度，控制零件的生产成本，同时也能保证批量生产时的零件一致性，减少不同批次零件的装配适配问题。
