带挡边盘式电缆穿线绝缘套管结构

　　在电气柜布线、机电设备走线、工程机械线束布置场景中，这类带挡边的盘式电缆套管是线束防护环节的常用基础零件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往导致后期现场布线出现线缆磨损、固定位松脱、防护等级不足的问题。从实际使用场景来看，这类套管主要承担两个核心作用，一是对穿过金属板材开孔的电缆提供绝缘隔离，避免电缆外绝缘层被开孔处的锐边、毛刺割破，造成短路或漏电隐患；二是通过自身的双侧挡边结构卡在安装孔两侧，实现轴向定位，不会因为线缆拖拽、设备振动出现移位脱落。

　　设计这类套管的时候，首先要明确安装边界，套管的穿线内孔直径需要比穿过的电缆束外径大15%-20%，预留足够的穿线余量，避免多股线缆穿入时过度挤压，损伤线芯绝缘；外侧的挡边直径要比安装板开孔直径大3-5mm，保证安装后挡边完全覆盖开孔边缘，不会出现套管整体滑入开孔内部的情况。中间的嵌装段长度需要匹配安装板材的厚度，通常比板材厚度大0.2-0.5mm，保证两侧挡边能紧密贴合板材表面，既不会因为嵌装段过长导致安装后套管晃动，也不会因为嵌装段过短导致单侧挡边无法贴合，失去定位作用。

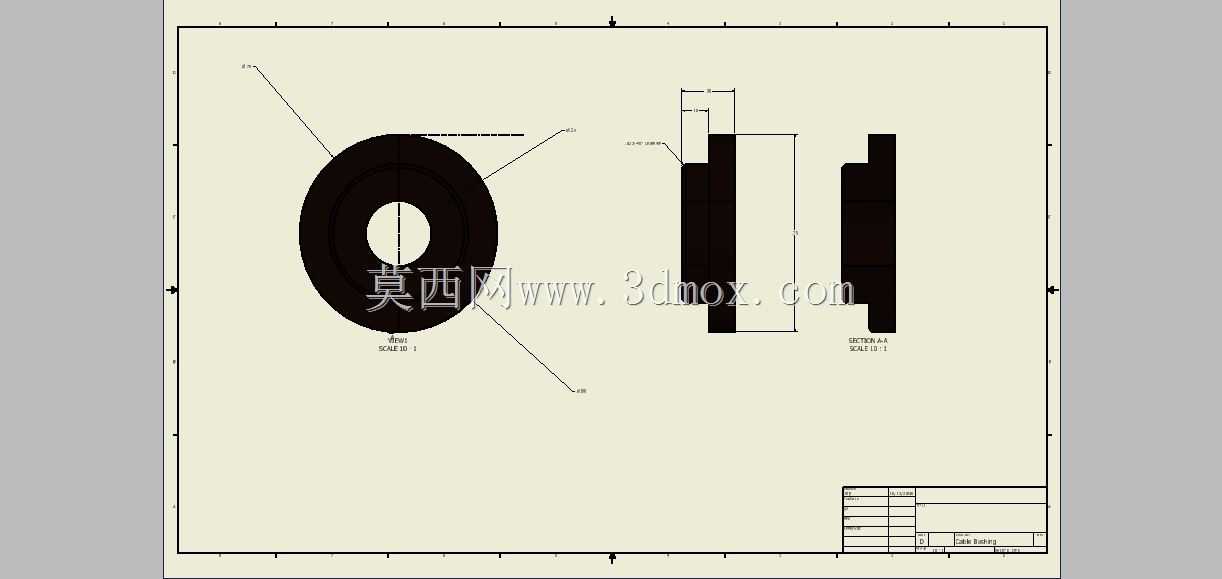

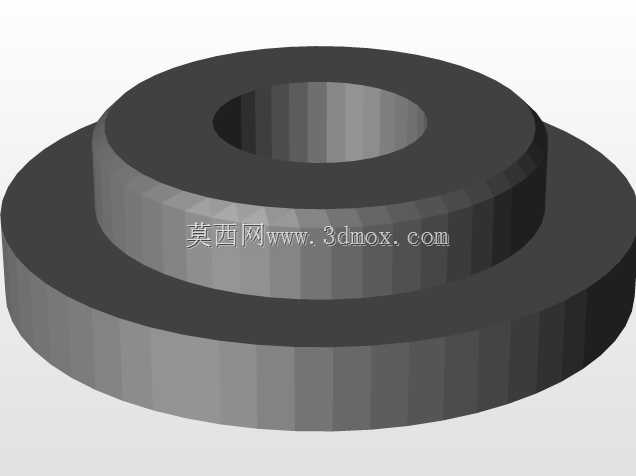

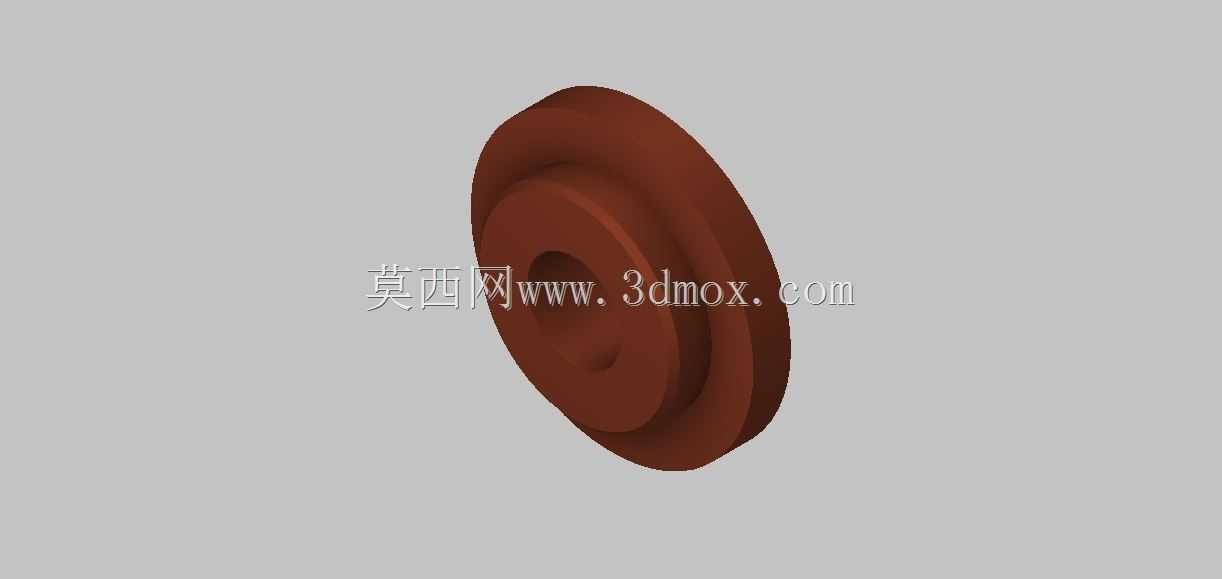

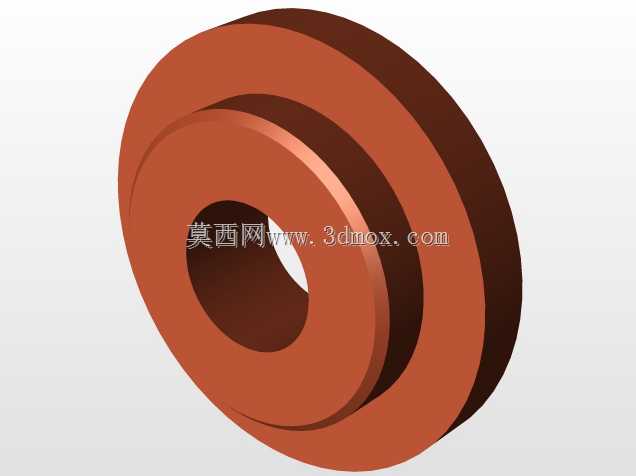

　　从结构外形来看，这款套管采用对称式双挡边圆盘结构，整体回转体造型没有尖锐棱角，穿线孔两端做了R1-R2的圆角过渡，线缆穿入时不会被孔口锐边划伤，同时圆角过渡也能降低线缆长期振动摩擦时的磨损速率。材质选择上如果是常规工业环境使用多采用尼龙PA66材质，兼顾绝缘性能与结构韧性，安装时可以通过轻微挤压变形卡入安装孔，不需要额外的紧固件固定；如果是高温、油污环境使用则会采用酚醛树脂或者氟橡胶材质，适配更恶劣的工况。

　　实际选型应用时，需要先确认安装板材的开孔尺寸与厚度，再匹配对应规格的套管，很多现场布线的故障都源于套管规格选错，比如内孔选小了导致线缆穿入困难，强行穿线时刮破绝缘层；或者挡边直径选小了，设备运行振动一段时间后套管从开孔处脱落，线缆直接和金属开孔接触，长期摩擦后绝缘层破损引发电气故障。另外在设计三维模型时，回转体结构要保证同轴度公差，穿线孔与外挡边的同轴度控制在0.1mm以内，避免安装后出现偏斜，导致一侧挡边贴合不严，影响固定效果。

　　这类零件虽然结构简单，但是在整个设备的电气安全体系里承担着非常基础的防护作用，很多设备的电气安全检测中，线缆过孔防护是必查项，没有加装合格的过线套管的设备无法通过安全验收。在三维建模过程中，这类回转体零件不需要做复杂的曲面拆分，通过旋转特征就能完成主体结构，建模时要注意把挡边与嵌装段的过渡圆角做完整，不要出现直角棱边，一方面是实际生产时注塑成型的工艺要求，避免应力集中导致零件开裂，另一方面也是安装时避免划伤操作人员、刮破线缆的细节要求。

　　不同应用场景下对套管的结构细节也有差异化要求，比如户外使用的设备上的套管，会在挡边与板材接触的位置增加一圈密封凸筋，安装后凸筋被挤压变形，填充挡边与板材之间的缝隙，提升开孔位置的防护等级，达到IP65以上的防尘防水要求；而在需要经常拆装线缆的检修位置，会选用剖分式的套管结构，不需要重新穿线就能直接卡装在开孔处，方便后期维护更换。这款整体式的盘式套管更多用在固定布线、不需要经常拆装线缆的位置，结构强度更高，定位更稳定，长期使用不容易出现松脱问题。
