长条型带安装孔工装定位工具板

　　在工装夹具、自动化生产线的工位搭建场景里，这类长条型工具板是非常常见的基础定位构件，很多做非标设备调试的工程师在做工位治具排布时，都会优先选用这类结构规整、安装点位预设好的板件来做基础承载，不用从零开始切割板材、配打安装孔，能省不少现场改制的时间。从实际使用场景来看，这类工具板常被用在流水线侧边的工具挂装、检测工位的基准靠板、小型工装的安装基座位置，尤其是在多工位的装配台面上，它可以沿着台面的型材槽位排布，给各类小型夹具、检测探头、工件挡块提供统一的安装基准面，避免零散安装带来的位置偏差。

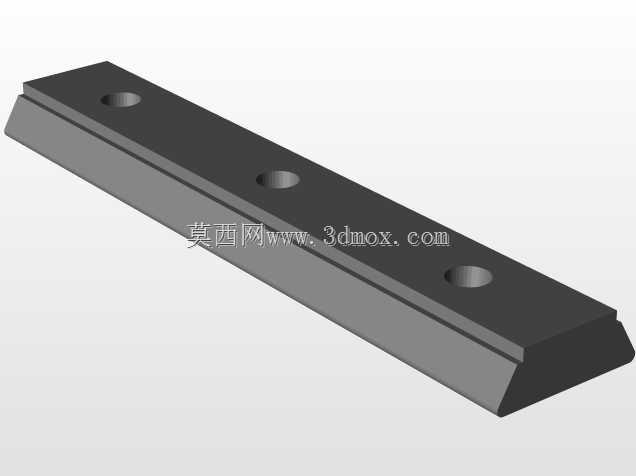

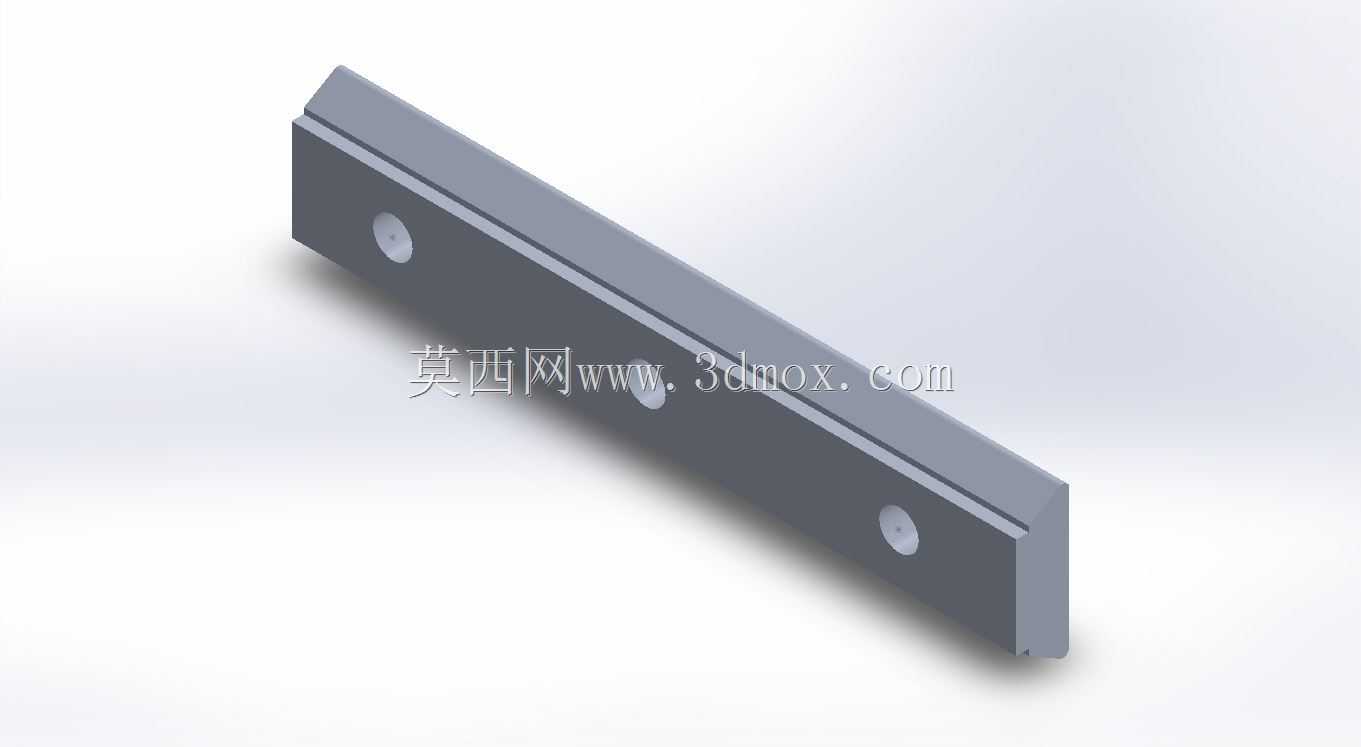

　　从结构设计的角度看，这款板件采用了等截面长条结构，主体截面为带台阶的矩形，一侧的凸台结构可以作为定位靠面，在安装时直接和型材槽或者其他基准边贴合，不需要额外做找正操作，台阶的高度差刚好匹配常用工业铝型材的槽口深度，安装时不会出现板面凸起或者凹陷的问题。板身上均匀分布的三个沉头安装孔，孔位间距按照常用的安装模数设置，沉头深度可以完全容纳标准内六角螺丝的头部，安装后螺丝头不会高出板面，不会对板面上放置的工件或者安装的附件造成刮蹭，这一点在做工件滑移的工位上尤其重要，要是螺丝头突出，很容易刮花工件表面，甚至卡滞工件的输送路径。

　　设计这类板件的时候，首先要考虑的是安装边界的适配性，板的总长度要匹配常用工位的安装跨度，宽度方向的尺寸要兼顾承载能力和安装空间，不能做的太宽占用过多台面空间，也不能太窄导致安装后刚性不足，在承受侧向靠压力的时候出现变形。板的厚度选择上，主体承载部分的厚度要满足常用工位的受力要求，在承受100N以内的侧向推力时，板面的变形量要控制在0.1mm以内，才能保证定位精度，要是板件太薄，靠压工件的时候出现形变，定位基准就会偏移，直接影响后续的装配或者检测精度。台阶部分的厚度要刚好适配安装基准面的高度差，公差控制在正负0.05mm以内，保证安装后板面和基准面的平行度符合要求。

　　从实际使用的功能特性来说，这款工具板的安装孔采用等距排布，不管是整段使用还是根据现场需求切割成短段使用，都能保证至少有两个安装孔可以固定，不会出现切割后没有安装位的情况，这一点在现场改制的时候非常实用，很多时候现场调试会遇到安装空间和设计尺寸有偏差的情况，这时候可以根据实际长度需求裁切板件，不用重新加工孔位，能大幅提升调试效率。板的边缘都做了小倒角处理，没有尖锐的毛刺，安装和调整的时候不会划伤操作人员的手，也不会在工件接触的时候刮伤工件表面，这是工装类基础件很容易被忽略的细节，要是边缘是直角锐边，不管是装配还是日常使用都存在安全隐患。

　　在不同的应用场景里，这类工具板还可以根据需求拓展功能，比如在板面上加工T型槽或者加装磁吸条，用来吸附固定小型工具，或者在台阶面上粘贴耐磨条，提升长期靠压使用的耐磨性，不过基础款的结构已经能满足80%以上的常规工位需求，不需要额外做二次加工就能直接使用。和普通的平板相比，带台阶的结构省去了安装时垫垫片调整高度的步骤，安装效率能提升至少一倍，而且台阶面和安装面是一次加工成型的，平行度比后期垫垫片调整的精度要高很多，长期使用也不会因为垫片移位出现精度下降的问题。

　　做这类基础件的三维建模时，重点要注意安装孔的沉头尺寸和台阶的尺寸公差，不能出现沉头深度不够导致螺丝突出，或者台阶尺寸偏差导致安装后无法贴合基准面的问题，建模的时候要把安装孔的位置度公差考虑进去，孔位的偏差要控制在0.1mm以内，保证和标准型材的安装孔位对齐，不用现场扩孔。另外板的两端端面要和长度方向垂直，要是端面有倾斜，多段板拼接的时候就会出现缝隙，影响整体的安装平整度，建模的时候要保证端面和侧面的垂直度公差符合工装件的通用要求。
