长条形多孔连接固定垫片结构设计

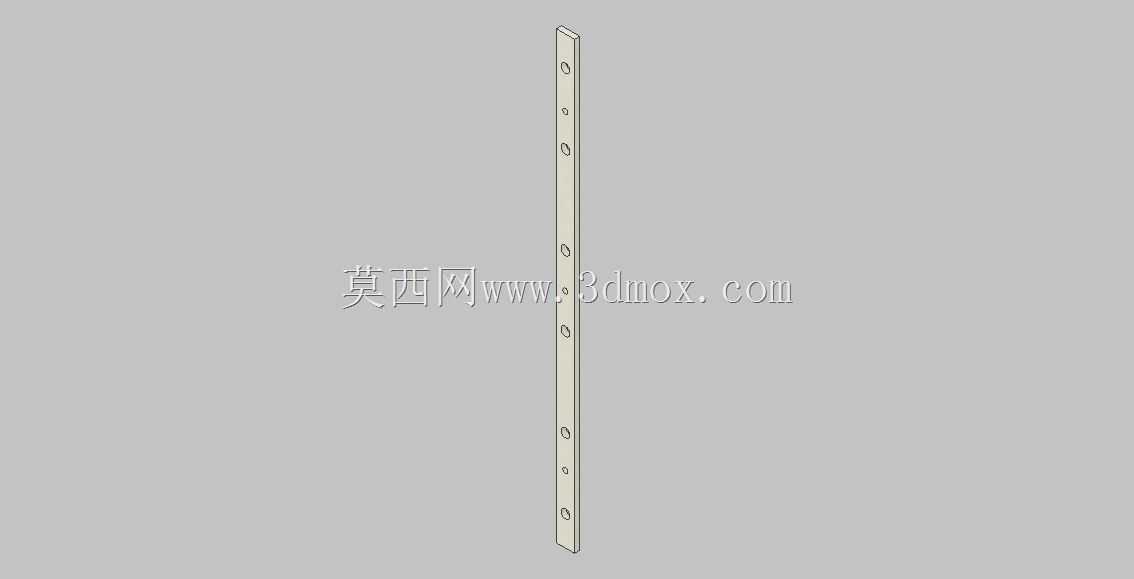

　　在各类框架拼接、设备护板安装、长条形型材对接的工程场景里，这类长条形多孔垫片的使用频率远超常规圆形平垫，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往直接调用标准件库的平垫凑数，最后现场安装时才发现贴合度不足、固定点位偏移、局部应力集中导致型材变形等问题。这类垫片的核心作用，是在长条形连接面之间分散紧固件的压紧应力，避免薄型板材、铝型材或者薄壁方管在螺栓锁紧时出现局部压溃，同时还能补偿连接面之间的微小平面度误差，尤其是在多螺栓并排锁紧的长接缝位置，整根长条垫片可以让各个螺栓的压紧力更均匀地传递到整个连接面，不会出现单个螺栓位置压痕过深、相邻位置缝隙过大的情况。从设计思路上看，这类垫片的本体采用等厚度的长条扁平结构，

　　厚度选择需要匹配连接副的载荷等级，常规轻载框架连接选用1.5-2mm厚度的冷轧钢板即可，中载的设备护板、承重支架连接则需要选用3-5mm厚度的Q235钢板，重载场景下还需要做表面镀锌或者发黑处理提升防锈能力。垫片上的安装孔采用等间距排布，孔位间距需要和对应型材的预设槽位、护板的安装孔位完全匹配，孔径比配套螺栓的公称直径大0.5-1mm，预留安装时的微小调整余量，避免因为孔位加工误差导致螺栓无法穿入。需要注意的是，垫片的宽度设计不能过窄，宽度需要覆盖型材连接面的有效承压宽度，两侧各留出2-3mm的余量，保证压紧力不会作用在型材的边缘棱线上，防止锁紧时棱边变形切割垫片表面。安装边界方面，这类垫片的长度需要覆盖整个连接接缝的有效固定段，

　　两端的安装孔距离垫片端部的距离要控制在1.5-2倍孔径的范围，距离过短会导致端部在锁紧时翘起，距离过长则会浪费材料，还可能和相邻的其他零部件产生干涉。垫片的所有棱边都需要做去毛刺处理，尤其是安装孔的边缘，不能有冲压残留的飞边，否则安装时飞边会垫在连接面之间，导致实际贴合面积减小，长期受振动影响还可能出现螺栓松动的问题。在实际选型使用时，不要随意截断这类长垫片来凑长度，截断后的端部没有预留足够的安装边距，受力后容易出现变形，也不要在垫片上随意额外打孔，额外打孔会破坏垫片的应力分布，在受交变载荷的场景下容易从额外打孔的位置出现断裂。这类垫片常应用在自动化设备的铝型材框架护板固定、电气柜的门板密封条压合、输送线的侧边导条安装、

　　钣金机箱的拼接缝加固等场景，相比零散的单个平垫，整根长条垫片安装时不需要逐个对位垫片，能大幅提升现场装配的效率，同时连接后的整体刚性更好，能有效降低长接缝位置因为振动产生的缝隙异响。设计建模时需要重点保证各个安装孔的同轴度和孔位间距公差，孔位间距的公差建议控制在±0.2mm以内，否则长尺寸累积的误差会导致末端的孔位偏移过大，无法正常穿入螺栓，垫片的平面度公差也要控制在0.1mm/100mm以内，平面度过差会导致安装后出现局部间隙，影响压紧效果。
