机械工装用T型定位连接滑块结构

　　在工装夹具、非标自动化生产线的工位定位场景里，这类T型结构的连接块是出现频率极高的基础零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接调用标准件库的通用模型，最后在实际装配调试时出现卡滞、定位偏移、锁紧失效的问题。从实际工程应用来看，这类T形块最核心的使用场景是配合T型槽完成工位的可调式定位，不管是机床工作台上的夹具固定，还是自动化线体上的挡停机构位置调整，都需要这类零件实现滑动导向与位置锁紧的双重功能。

　　设计这类零件的时候，首先要考虑的是和T型槽的配合间隙，很多新手会把配合公差设得过小，认为间隙越小定位精度越高，但实际生产环境中，T型槽的加工往往存在铣削接刀痕、表面热处理变形，还有车间内的切削液、金属碎屑残留，间隙过小的话滑块在槽内滑动时很容易出现卡滞，尤其是需要频繁调整工位的场景，工人操作时会耗费大量时间在滑块挪动上，反而降低生产效率。常规的设计中，T型头部和槽宽的配合一般选H8/g7的间隙配合，既能保证滑动顺畅，又不会因为间隙过大导致锁紧后出现角度偏移。

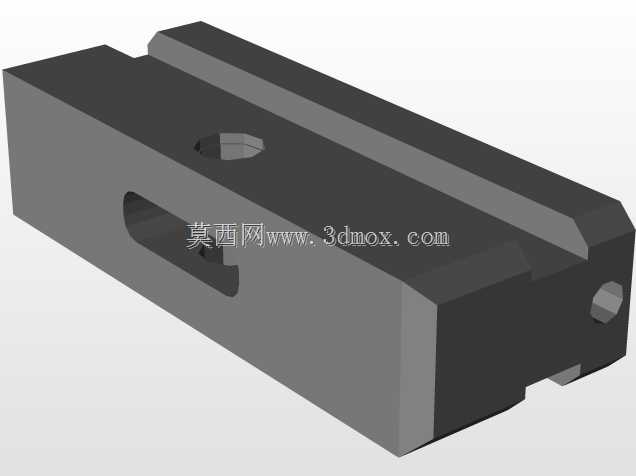

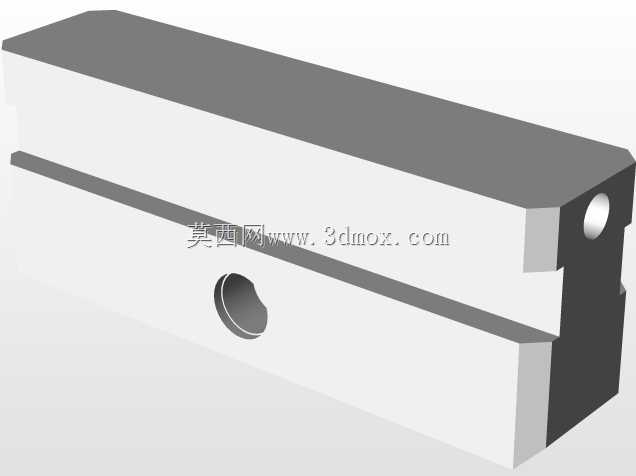

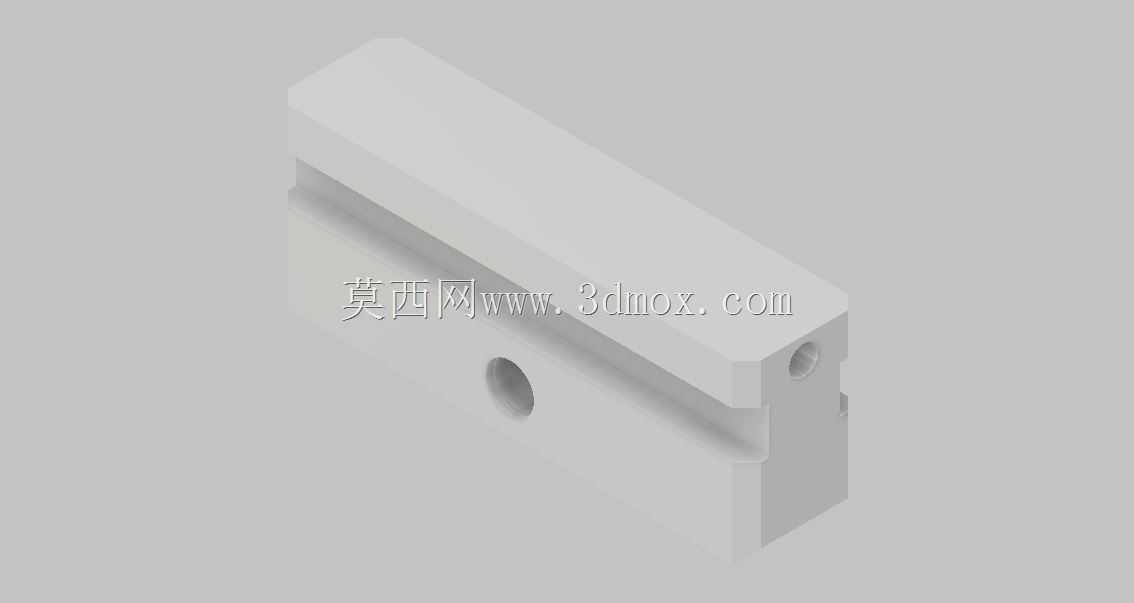

　　从结构功能上看，这个T形块上设置的两个径向通孔，是用来安装锁紧螺钉的，当滑块滑动到指定工位后，拧紧螺钉就能让块体和T型槽的内壁产生足够的压紧力，实现位置固定。这里的孔位设计有个容易被忽略的细节：两个孔的中心距不能太靠近块体的端部，否则锁紧时块体的受力点过于集中，长期反复锁紧松开的交变载荷下，块体的T型头部容易出现应力集中导致的开裂，尤其是在机床夹具这类需要承受较大切削冲击力的场景，孔边的应力集中会大幅降低零件的使用寿命。另外孔的沉头深度要和所选螺钉的头部长度匹配，保证螺钉拧紧后头部不会突出块体的上表面，避免和上方安装的夹具、工件产生干涉。

　　外形尺寸的设计上，T型块的总高度要和所用T型槽的深度匹配，块体的上表面要略高于槽的顶面1-2mm，这样锁紧的时候块体的T型下表面能完全贴紧T型槽的下支撑面，不会出现虚锁的情况。块体的长度设计要结合实际的锁紧力需求，长度越长，和T型槽的接触面积越大，锁紧后的摩擦力就越大，能承受的侧向冲击力也就越强，但过长的块体会占用过多的槽内空间，影响同一根槽内其他可调组件的安装，所以设计时要根据实际需要承受的载荷计算最小接触长度，在保证锁紧可靠性的前提下尽量缩短块体长度，给其他安装组件留出足够的调整空间。

　　实际选型和建模的时候还要考虑安装边界的问题，比如块体的两端要做小尺寸的倒角，一方面是去除铣削加工后的锐边毛刺，避免工人安装时划伤手，另一方面倒角能起到导向作用，在把块体装入T型槽的时候，不用完全对准槽口就能顺利滑入，提升装配效率。块体的滑动面粗糙度不能要求过高，一般Ra1.6到Ra3.2就足够，过高的粗糙度要求会增加不必要的加工成本，毕竟这类零件属于调整锁紧用的基础件，不需要高精度的滑动配合面。另外在有腐蚀性介质的生产场景，比如焊接工位的工装、有切削液长期浸泡的机床夹具，还要考虑块体的表面处理，普通的45号钢材质做发黑处理就能满足防锈需求，如果是在洁净车间使用的自动化设备，也可以选用铝合金材质做阳极氧化处理，降低零件自重的同时避免锈蚀产生的碎屑污染生产环境。

　　很多设计人员在做这类零件的三维建模时，容易忽略块体和上方连接件的安装适配，比如块体上表面的平面度要保证足够的精度，不然上方安装的定位挡块、夹具组件会出现安装倾斜，导致定位精度超差。还有锁紧孔的位置要尽量布置在块体长度方向的对称中心线上，这样锁紧的时候块体两侧的压紧力均匀，不会出现一侧压紧一侧翘起的情况，保证锁紧后块体的位置精度稳定。在一些需要频繁调整位置的场景，还可以在块体的侧面加装紧定螺钉，配合槽内的定位条实现粗定位后的微调，不过这类结构会增加块体的复杂度，一般普通的固定场景不需要额外添加，避免增加不必要的加工成本。
