工业设备用多孔安装固定端板结构设计

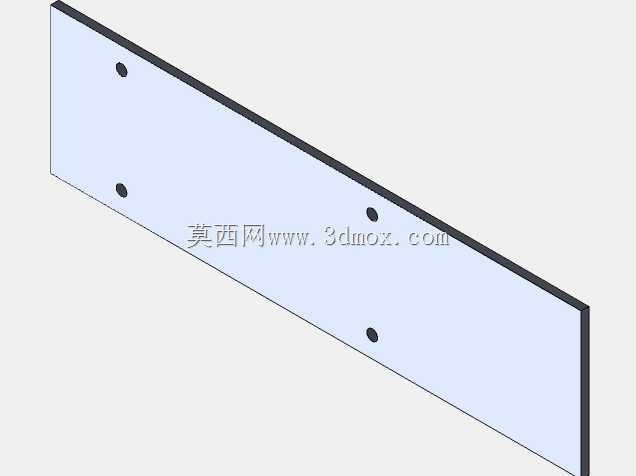

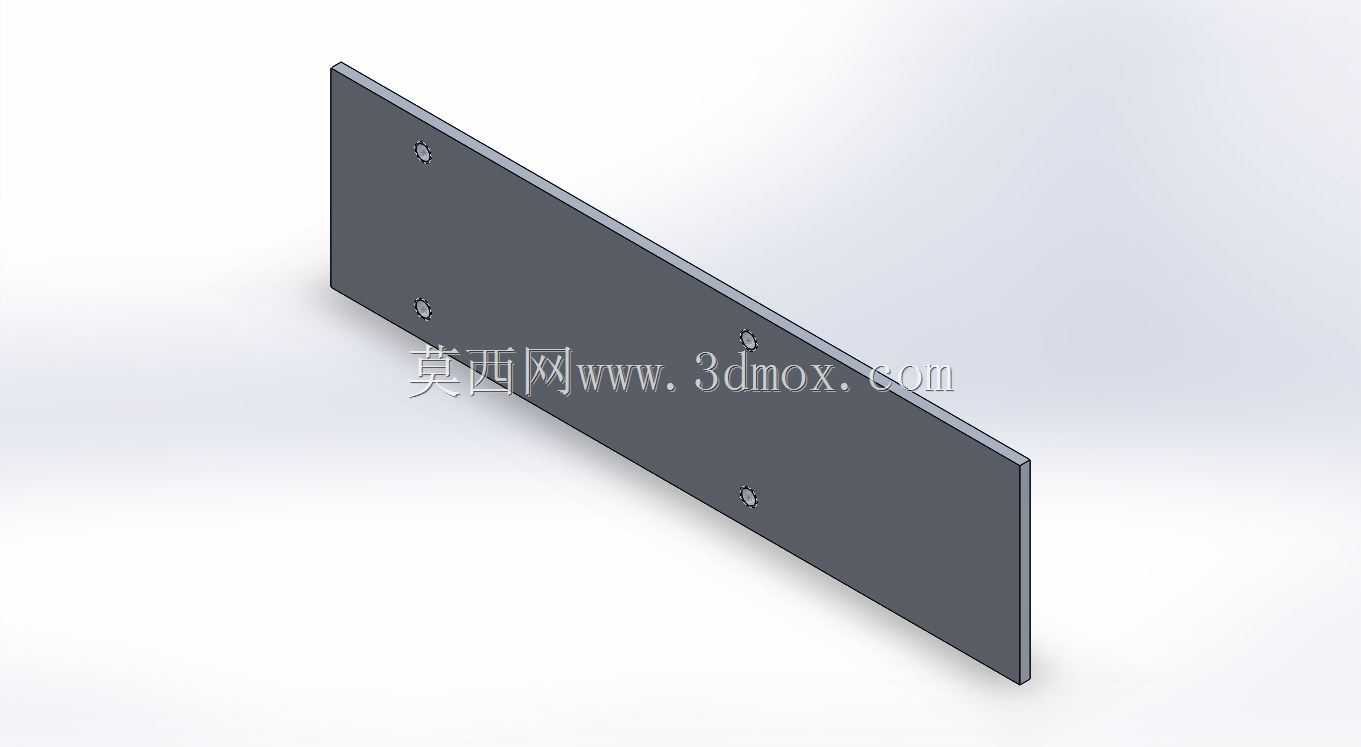

　　在各类工业输送线、自动化机架、小型工装夹具的搭建过程中，这类长条状端板是出镜率极高的基础连接构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往随便画个长方体打几个孔就投入生产，实际装配时才会发现孔位偏差、板件变形、安装干涉等一堆问题，反而拖慢整个项目的装配进度。

　　从实际使用场景来看，这类端板常被用在铝型材机架的端面封接、直线导轨的端部限位安装、小型输送线的侧板端部固定、电气安装板的侧边连接位置，它不需要承担大吨位的重载载荷，但要承担相邻构件的连接定位作用，同时要抵消设备运行过程中产生的小幅振动，避免连接位置出现松动移位。设计这类端板时，首先要确认安装边界：板件的整体厚度要根据安装跨度选择，常规1米以内的型材机架配套端板，厚度选3-5mm即可，若跨度超过1.5米或是安装位置有悬臂载荷，厚度要提升到6-8mm，避免板件在长期受力后出现翘曲变形。

　　板件上的安装孔位排布不能随意设置，要匹配对应安装型材的槽心距，比如常用的4040铝型材端板，孔位中心距要严格对应32mm的模数，孔位距离板边的尺寸要控制在5mm以上，避免安装时螺丝头超出板件边缘，或是板件边缘因为孔距太小出现开裂。如果是用于导轨端部限位的端板，还要在对应导轨安装面的位置预留0.2mm的加工余量，装配时可以通过配磨调整端板与导轨端面的贴合度，避免导轨运行到端部时出现硬碰撞损伤滑块。

　　从结构特性来看，这类平板类端板不需要做复杂的曲面造型，重点要控制板件的平面度，常规冷板加工的端板，平面度公差要控制在0.1mm/100mm以内，如果是用于精密定位的安装场景，要选择冷轧钢板加工后做表面发黑或镀锌处理，既可以提升防锈能力，也能避免板件表面生锈后污染安装环境。板件的四个边角要做C1的倒角处理，避免装配时锋利的边角划伤操作人员，也能避免板件在转运过程中因为磕碰出现毛刺变形。

　　很多设计人员在做这类零件时，容易忽略安装孔的沉头设计，如果是用内六角螺丝安装的端板，一定要根据螺丝规格加工对应深度的沉头孔，沉头深度要保证螺丝安装后头部低于板件表面0.1-0.2mm，避免螺丝头突出板件表面，影响相邻构件的安装贴合。如果端板是用于两个垂直板面的连接，还要在板件的非安装面预留走线槽的让位缺口，避免设备的传感器线缆、气管从板边经过时被挤压破损。

　　在实际选型替换时，要先确认端板的安装孔位数量与排布间距，再核对板件的长宽尺寸是否匹配安装位的边界，比如用在型材端面的端板，长宽尺寸要比型材截面外形尺寸小0.2-0.3mm，避免板件尺寸偏大无法卡入型材的安装槽内。如果是用于焊接连接的端板，要选择Q235材质的钢板，焊接位置要提前打磨出焊接坡口，保证焊接后的连接强度，焊接后还要做去应力处理，避免板件焊接后出现变形影响后续装配。

　　这类基础零件虽然结构简单，但却是整个设备连接可靠性的基础，设计时多考虑一点装配细节，就能在现场装配时减少很多不必要的返工，比如在孔位设计时预留0.1mm的位置偏差余量，就能抵消型材加工、板件加工带来的累计误差，让装配过程更顺畅。
