传感器安装固定支架结构设计

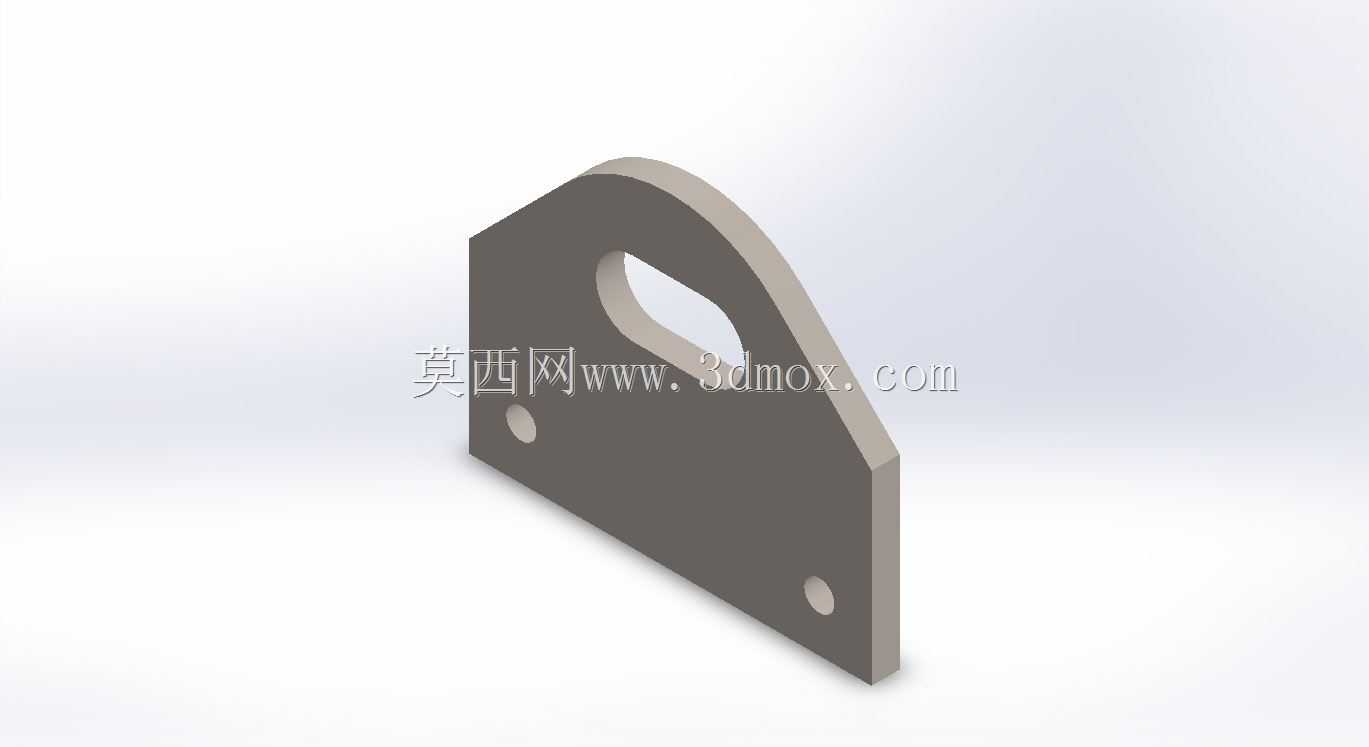

　　在工业自动化检测工位、生产线传感监测点位的布设场景中，这类安装支架是传感器与设备基体连接的核心过渡构件，承担着定位传感器、抵消设备运行振动、保障检测精度稳定的关键作用。日常产线运行时，光电、接近、位移等各类传感器需要固定在与被测工件保持特定检测距离的位置，既不能因为设备启停的振动出现偏移，也不能在工件输送、工装移动的过程中发生干涉，这就要求安装支架本身具备足够的结构刚性，同时预留足够的安装调节余量。从结构设计逻辑来看，这款支架采用一体化钣金折弯成型的结构，主体为带斜切过渡的板状支撑体，上部开设的长圆孔是核心的调节结构，既可以用于传感器本体的穿装固定，也能在安装时上下微调传感器的伸出高度，适配不同检测距离的需求；

　　下部开设的两个圆形通孔为基体安装孔，采用双孔定位的方式，能避免单孔固定时支架绕螺栓转动的问题，保障安装后的位置稳定性。支架顶部的弧形过渡结构并非造型装饰，而是为了避让上部走线或相邻的工装构件，在紧凑的设备安装空间内减少结构干涉的可能，板件边缘做的倒角处理，能避免安装调试过程中划伤操作人员或传感器线缆。从安装边界来看，支架的整体厚度适配常规M4、M5规格的安装螺栓，下部两个安装孔的孔距符合工业铝型材、方管机架的通用孔位间距，不需要额外在设备基体上打孔攻丝，直接利用现有型材槽位或机架预留孔就能完成固定。上部的长圆孔长度覆盖了常见传感器15-30mm的调节行程，能满足大部分漫反射光电、电感式接近开关的安装距离调整需求，

　　不需要额外加装调节垫片或转接板。在实际应用中，这类支架常被用在皮带输送机的工件到位检测点位、自动化装配站的工件有无检测位置、机床加工区域的刀具位置监测点位，相比一体式铸造的传感器安装座，钣金结构的支架重量更轻，安装时单人就能完成对位锁紧，同时自身的结构强度足以抵消设备常规运行产生的微幅振动，不会因为长期振动出现螺栓松动、检测位置漂移的问题。设计时特意将支架的受力面做了加厚处理，在传感器安装的受力区域没有开设多余的减重孔，避免长期受力后出现板件变形，斜向的支撑边形成了类似加强筋的结构效应，在不额外增加加强筋零件的前提下提升了整体抗弯折能力。布线时传感器的线缆可以顺着支架的弧形边缘走线，用扎带固定在板体侧面，

　　不会出现线缆悬垂被运动部件剐蹭的问题。在不同的应用场景下，这款支架可以根据传感器的类型调整安装方向，既可以竖向安装在设备机架侧面，让传感器水平朝向被测工件，也可以横向安装在工位上方的横梁上，让传感器垂直向下检测下方工件，双安装孔的定位方式能保障任意方向安装时的结构稳定性，不会因为传感器线缆的拉扯出现角度偏转。相比市面上常见的L型直角传感器支架，这款带斜向过渡的结构在紧凑空间内的适配性更强，当安装点位旁边有突出的螺栓、管线接头等构件时，斜切的侧边能留出足够的避让间隙，不需要额外打磨支架或调整周边构件位置，能大幅缩短现场安装调试的时间。
