光学设备用反射镜安装固定基座结构

　　在光学检测、激光加工、光电传感类设备的结构搭建环节，反射镜的安装固定精度直接决定光路传输的稳定性，这类安装基座是光路系统中不可缺少的支撑结构件，日常多应用在工业激光打标设备、机器视觉检测工位、光学实验平台、车载激光雷达模组的内部光路搭建场景中，承担反射镜的承载、定位与姿态保持功能。

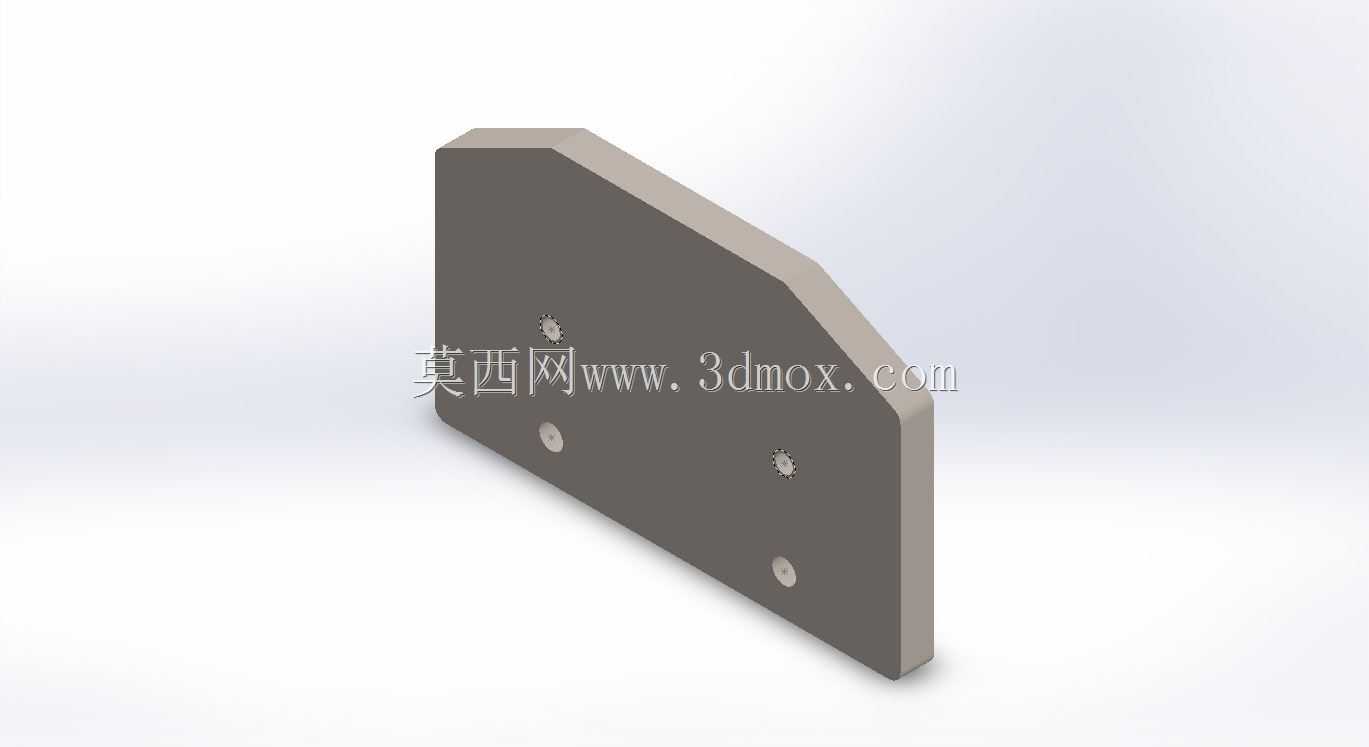

　　从实际使用需求出发，这类安装件的设计首先要规避光路遮挡问题，基座的主体轮廓采用切角异形板状结构，边缘做斜切处理，完全避让反射镜的有效通光区域，不会在光路传输路径上形成多余遮挡，避免产生杂散光影响光学系统的成像或加工精度。基座上预留的四个安装点位，分别对应反射镜的粘接或压片固定位置，点位分布经过受力校核，固定后反射镜的受力均匀，不会因为局部压紧力过大导致镜片产生内应力，进而出现面型变形影响反射精度。

　　设计过程中优先考虑安装的适配性与刚性，基座主体采用一体化板式结构，厚度方向预留足够的刚性余量，在常规工业设备的振动工况下不会产生共振形变，保证反射镜的姿态长期稳定。安装孔位采用沉孔设计，固定螺丝锁紧后螺丝头不会突出基座表面，既可以避免突出部分刮碰周边光路元件，也能让基座与设备安装面完全贴合，保证安装基准面的平面度要求。基座的安装基准面经过平面度公差约束，与反射镜贴合的安装面平面度控制在合理范围内，确保反射镜安装后不会出现面型倾斜，减少后续光路校准的调整工作量。

　　从安装边界来看，这类基座的整体外轮廓尺寸适配中小功率光学设备的内部安装空间，不需要占用过大的设备内部容积，可以直接通过基座上的固定孔安装在光学平台的标准孔位上，也可以适配定制化的设备内部安装支架。安装时不需要额外设计复杂的转接结构，直接通过标准紧固件即可完成固定，安装后反射镜的位置重复定位精度可以满足常规工业光学设备的使用要求。在实际选型使用时，这类基座可以配合不同厚度的反射镜垫片使用，调整反射镜的高度位置，适配不同焦距的光路设计需求，基座的异形边缘也预留了少量的修配余量，针对特殊安装场景可以做少量的边缘修磨，不会影响整体的结构刚性与安装精度。

　　不同于常规的通用安装支架，这类反射镜安装基座的结构完全围绕光学元件的使用特性设计，没有多余的结构冗余，在保证结构刚性的前提下尽可能压缩整体重量，降低对设备安装位的负载要求，同时金属材质的基座本身具备良好的导热性，可以将反射镜工作过程中吸收的少量激光热量快速传导出去，避免反射镜因为局部温升产生热变形，长期连续工作状态下也能保持稳定的光学性能。在设备维护环节，这类基座的固定点位外露，不需要拆解周边其他光路元件即可完成反射镜的更换作业，大幅降低设备的日常维护难度，减少光路重新校准的时间成本。
