长条式带定位孔机床支撑垫块结构

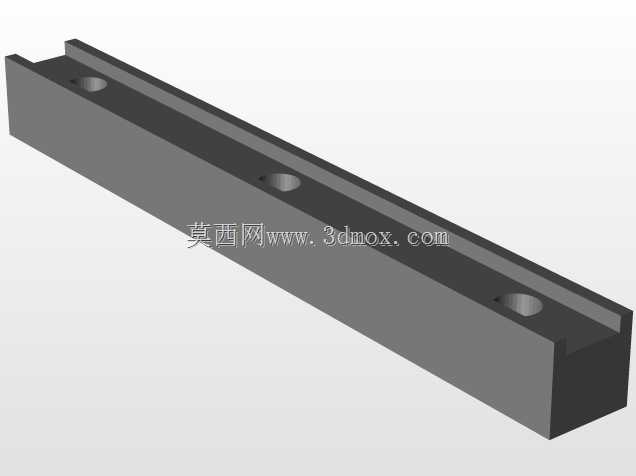

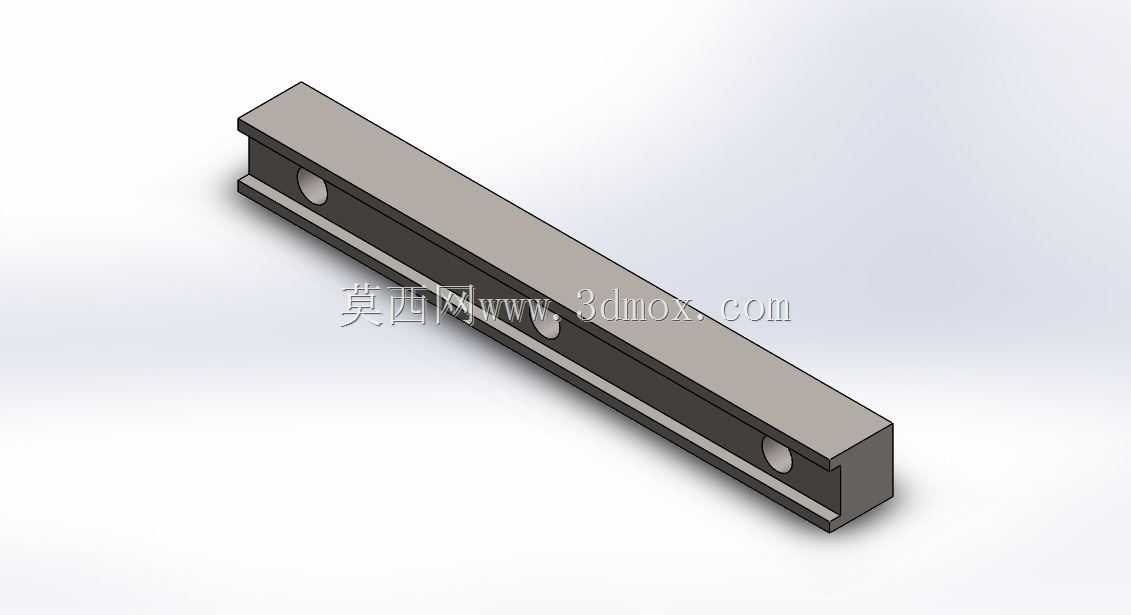

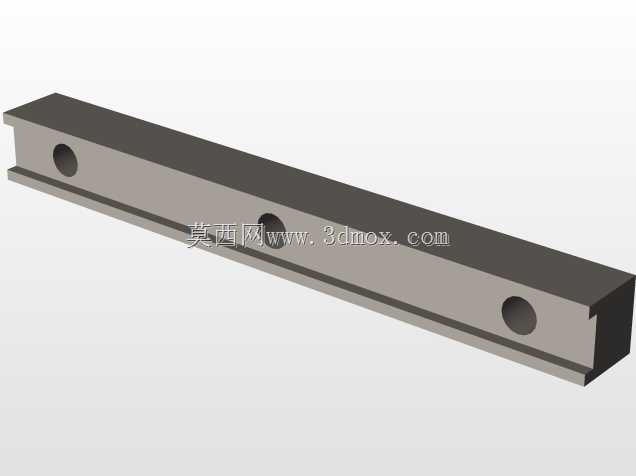

　　在机床装夹、自动化线体工位定位、工装夹具搭建的实际作业场景里，这类长条支撑垫块是出镜率极高的基础支撑元件，它不像重型调整垫铁那样承担整台设备的承重找平，更多是用在夹具基板、工件局部支撑、线体挡边定位的细分场景里，填补大尺寸支撑件无法覆盖的窄长空间支撑需求。从结构设计逻辑来看，这款支撑件采用等截面长条矩形主体结构，主体沿长度方向做了分层台阶设计，上层是宽度稍窄的平整支撑面，下层是宽度略宽的安装基准边，这种台阶结构一方面可以让支撑面避开安装区域的螺栓头、焊渣凸起等干涉点，保证支撑面和被支撑工件的完全贴合，另一方面下层宽边可以增大和安装基面的接触面积，避免长期受载后压伤铝制或者铸铁的工装基板表面。沿主体长度方向均匀分布的三个沉头定位孔，

　　孔位做了锪平处理，安装时内六角螺栓可以完全沉入孔内，不会突出支撑面刮伤被支撑工件的表面，孔间距按照等距排布，适配市面上通用的200mm、300mm规格的工装基板孔系，不需要额外打孔就能直接安装固定，大幅缩短工装搭建的周期。支撑件的棱边全部做了C0.5的小倒角处理，没有尖锐的毛刺飞边，一方面是避免安装作业时划伤操作人员，另一方面也能消除加工时的应力集中点，长期受交变载荷的时候不会从棱边位置出现开裂变形。从安装边界来看，这款支撑件的总长度适配窄长空间的支撑需求，整体高度控制在常规夹具支撑的常用高度区间，安装时只需要在基面加工对应规格的螺纹孔，将垫块下层基准面和基面完全贴合后，拧入对应规格的内六角螺栓即可完成固定，

　　不需要额外的定位销做辅助定位，因为三个等距孔的配合间隙控制在0.1mm以内，安装后的位置重复精度可以满足普通工装的定位需求。在实际使用过程中，这类支撑垫块可以根据需求单根使用，也可以多根平行排布组成大尺寸的支撑平面，比如在钣金件焊接工装里，多根平行排布的支撑垫块可以托住钣金件的折边，避免焊接过程中钣金件受热变形下垂；在机床工件装夹时，单根垫块可以垫在工件的悬空部位，避免铣削加工时工件出现颤振影响加工表面质量；在自动化输送线的侧边，这类垫块还可以作为硬质挡边使用，限制输送工件的横向位移，相比薄垫片来说它的整体刚性更好，长期受碰撞不会出现弯折变形。设计时特意将支撑面的平面度控制在0.02mm以内，表面粗糙度达到Ra1.6，

　　保证和被支撑工件的接触是面接触而不是点接触，支撑受力均匀不会出现局部应力集中压伤工件表面，主体材质可以根据使用场景选择45号钢淬火处理或者不锈钢材质，淬火处理后的垫块硬度可以达到HRC40-45，耐磨性能更好，适合频繁拆装的工装场景使用，不锈钢材质的垫块则适合在潮湿、有腐蚀介质的车间环境里使用，不会生锈影响支撑精度。和普通的平垫片相比，这款长条支撑件的纵向高度一致性更好，同一批次的垫块高度公差控制在0.01mm以内，多块组合使用的时候不需要额外打磨调整高度，就能保证所有支撑点处于同一平面，大幅减少工装调试的时间，在一些需要频繁更换工装的柔性生产线上，这类标准化的支撑垫块可以大幅提升换线效率，降低工装制作的成本。
