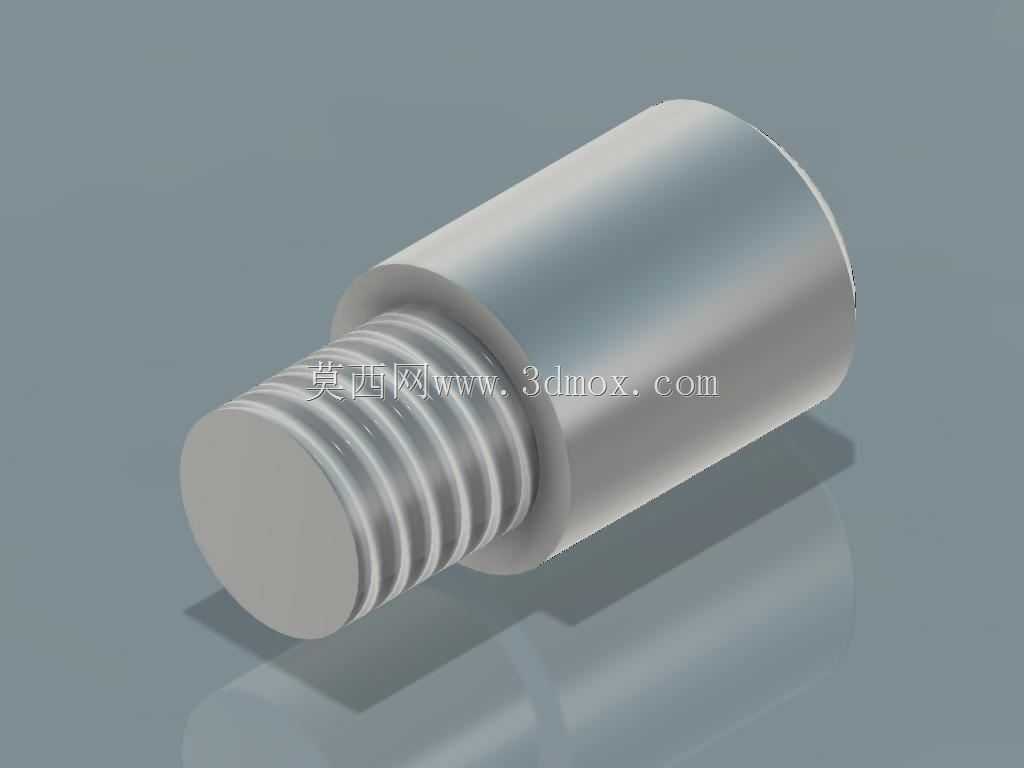

高精度带肩限位螺钉结构设计

　　在各类工装夹具、精密模组、自动化输送线的装配环节中，带肩螺钉是承担定位、限位、承载连接三重作用的核心基础零件，区别于普通全螺纹螺钉，这类带轴肩的结构件往往用在对安装位置精度、轴向承载能力有明确要求的工位，比如工装夹具的定位销替代场景、直线导轨副的侧压固定、气动元件的安装支座连接、模具抽芯机构的行程限位位置，都能看到这类零件的实际应用。从结构设计逻辑来看，这类螺钉的核心设计要点集中在轴肩段与螺纹段的同轴度控制上，实际加工中轴肩外圆与螺纹中径的同轴度公差通常需要控制在0.02mm以内，才能保证安装后轴肩端面与安装基面完全贴合，避免出现连接偏载、螺纹受力不均导致的滑牙或断裂问题。轴肩段的直径设计通常比螺纹大径大2到5个规格等级，

　　一方面是为了在安装时轴肩端面能够提供足够的承压面积，降低连接面的比压，避免软质安装基面（比如铝合金型材、工程塑料安装座）被压溃，另一方面轴肩的圆柱段可以直接穿入安装基板的光孔内，承担径向定位的作用，省去额外加装定位销的工序，在紧凑安装空间内能够有效减少零件数量，压缩装配工时。从安装边界来看，这类螺钉的光杆轴肩长度需要严格匹配被连接件的总厚度，设计时通常会预留0.1到0.3mm的轴肩突出量，保证锁紧螺纹后轴肩端面能够牢牢压紧被连接件，不会出现螺纹段顶死、轴肩无法贴合的虚装问题；螺纹段的长度则需要匹配锁紧螺母或者螺纹孔的有效啮合长度，对于钢件连接场景，螺纹啮合长度不小于螺纹公称直径的1倍，对于铝件、塑料件等软质基体连接场景，

　　啮合长度需要提升到公称直径的1.5到2倍，避免长期受载后螺纹滑牙失效。在实际选型应用中，不同工况下的肩螺钉细节设计也有明显差异：用于精密检测工装定位场景的肩螺钉，轴肩端面需要做磨削处理，表面粗糙度控制在Ra0.8以内，端面与轴线的垂直度公差不超过0.01mm，保证定位基准的精度传递；用于重载设备机架连接的肩螺钉，轴肩与螺纹衔接的退刀槽位置需要做圆角过渡处理，避免应力集中在交变载荷下出现疲劳断裂，圆角半径通常取0.3到0.8mm，根据螺钉的公称直径匹配调整；用于有防腐要求场景的肩螺钉，会在表面做镀镍、达克罗或者不锈钢材质处理，避免长期在潮湿、腐蚀环境下出现锈死无法拆卸的问题。建模过程中需要重点关注几个容易被忽略的结构细节：

　　螺纹段起始端的倒角设计，通常做1×45度的导入倒角，方便安装时快速对准螺纹孔，避免螺纹首牙磕碰损坏；轴肩外圆的边缘需要做微小的圆角或者倒角处理，去除加工毛刺，避免安装时划伤安装孔的内壁，同时也能避免锐边割伤装配人员；螺纹尾部的退刀槽宽度需要匹配标准螺纹加工刀具的宽度，保证加工时能够完整退出刀具，不会在轴肩衔接位置出现不完整牙型，导致装配时干涉。很多新手工程师在设计这类零件时，容易出现轴肩长度与被连接件厚度不匹配的问题，要么轴肩过长导致锁紧后存在间隙，要么轴肩过短导致螺纹段提前顶死，无法压紧零件，还有部分设计会忽略同轴度要求，导致加工后轴肩与螺纹不同心，安装时出现光杆卡滞、定位偏移的问题。在实际设备维护场景中，这类肩螺钉的拆卸也比普通螺钉更方便，因为轴肩段是光杆配合，不会像全螺纹螺钉那样因为螺纹锈蚀、杂物卡滞在光孔内难以取出，只要松开锁紧端的螺纹，就可以轻松将螺钉从安装孔中打出，大幅降低设备维护的拆装难度。对于需要频繁拆装的工装夹具场景，这类肩螺钉的使用寿命也远高于普通内六角螺钉，因为光杆段不会反复与安装孔的螺纹摩擦，不会出现螺纹磨损导致的连接精度下降问题，长期反复拆装后依然能够保持稳定的定位精度。
