双沉孔长条安装压块结构设计

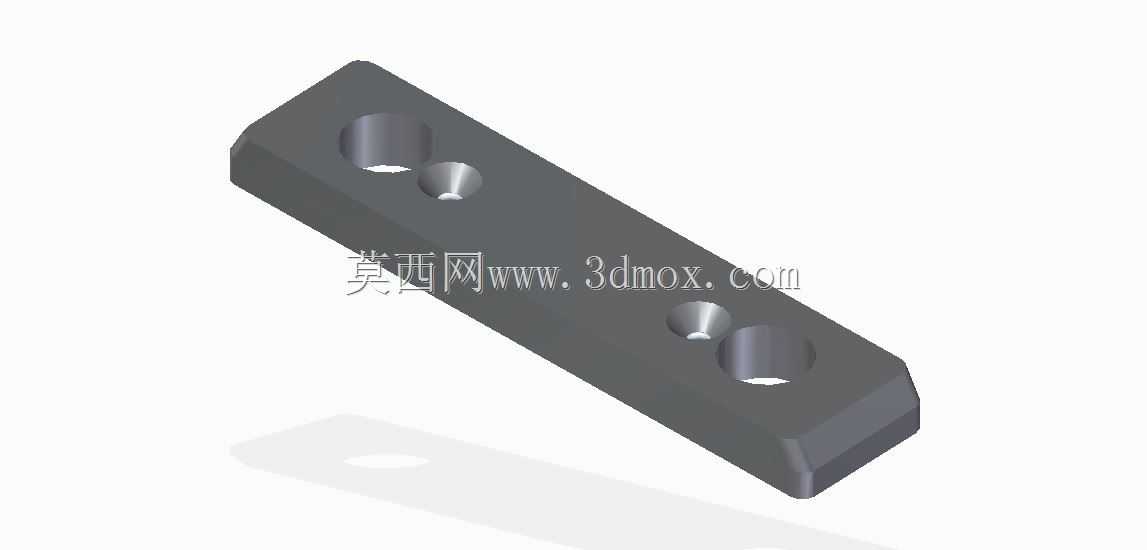

　　在工装夹具、自动化线体以及各类非标设备的装配环节，这类长条状压块是使用频率极高的基础连接件，多数场景下它承担着型材拼接、导轨固定、工件装夹时的压紧限位作用，相比圆形压块，长条结构的接触面积更大，压紧时的应力分布更均匀，不会因为局部压强过大划伤被固定工件的表面，尤其适合铝型材机架、线性导轨副这类对安装平面度有要求的装配场景。从结构设计来看，本体采用长条矩形截面，两端做了斜切倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面在狭窄安装空间内，斜切角可以规避相邻零件的干涉，不需要额外做让位加工就能顺利放入安装位。本体上设置的两组沉头安装孔，孔位沿长度方向对称分布，沉孔的深度刚好可以容纳内六角圆柱头螺钉的头部，

　　安装完成后螺钉头不会突出压块表面，不会对周边运动部件造成剐蹭，两组孔的间距经过匹配计算，适配市面上主流规格的工业铝型材槽距，也能对应常见线性导轨的安装孔位，不需要额外打孔就能直接适配通用安装基准。设计时优先考虑了安装边界的适配性，压块的厚度控制在常规压紧件的常用尺寸区间，既保证足够的压紧强度，不会在螺钉锁紧时发生弯折变形，又不会因为厚度过大占用过多装配空间，宽度方向的尺寸刚好匹配铝型材槽宽，安装时可以直接嵌入型材槽内做预定位，不需要额外手扶就能对准螺钉孔，大幅提升装配效率。实际使用中，这类压块的应用场景覆盖极广，在小型自动化设备的机架搭建中，它可以用来拼接两根垂直布置的铝型材，相比角码连接，这种压块的连接刚性更好，

　　拼接后的型材平面度更高，不会出现角码连接带来的拼接缝隙；在直线导轨的安装环节，它可以作为辅助压块，在导轨侧面锁紧时提供均匀的压紧力，避免导轨安装后出现侧向偏移，保证导轨运行的直线度；在工装夹具设计中，它可以作为工件的压紧元件，配合T型螺栓使用，长条接触面可以适配不同外形的工件，尤其是板类、条类工件的装夹，压紧稳定性远优于单点压头。从加工工艺角度考虑，这种结构的零件加工难度极低，常规的铣削设备就能完成外形加工，沉孔可以通过钻床一次加工成型，不需要复杂的工装夹具就能实现批量生产，材料选用上常规场景使用45号钢做发黑处理就能满足强度和防锈要求，在有防腐需求的场景下也可以更换为304不锈钢材质，结构不需要做任何调整就能直接适配。

　　设计过程中需要重点关注沉孔的同轴度，要是沉孔和下方的通孔同轴度偏差过大，螺钉安装时会出现偏斜，锁紧后压块的受力不均匀，长时间使用后容易出现松动，另外两端的倒角角度和尺寸需要统一，不然批量安装时会出现部分压块无法放入安装位的情况，长度方向的尺寸公差需要控制在合理范围内，既要保证足够的接触长度，又不能因为尺寸过长和周边零件产生干涉。在实际选型使用时，需要根据被压紧件的材质和所需压紧力选择对应厚度的压块，要是压紧力需求较大，可以适当增加压块厚度，避免锁紧时压块发生形变，螺钉的规格需要和沉孔尺寸匹配，不能使用头部尺寸过大的螺钉，不然会出现螺钉头无法沉入沉孔的情况，也不能使用头部过小的螺钉，不然锁紧时螺钉头的压强过大，容易压溃沉孔周边的材料，导致连接失效。
