带侧孔长方体限位挡块结构设计

　　在各类工装夹具、输送线限位、机床辅助定位的实际工程场景里，这类带侧孔的长方体挡块是出镜率极高的基础结构件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往随便画个方块打个孔就出图，实际装配时才会发现各种干涉、定位精度不足、安装后松动的问题。先从实际应用场景说起，这类挡块最常布置在皮带输送机的两端行程位置，用来阻挡工装板超程脱出，也会用在铣床、钻床的工作台上，配合T型槽螺栓对毛坯工件做侧向定位，还能在焊接工装里作为焊件的边部靠模，限制焊件的横向窜动，部分小型自动化设备的直线模组滑台两端也会安装这类挡块，配合缓冲垫做硬限位防护，避免滑台超程撞坏驱动部件。

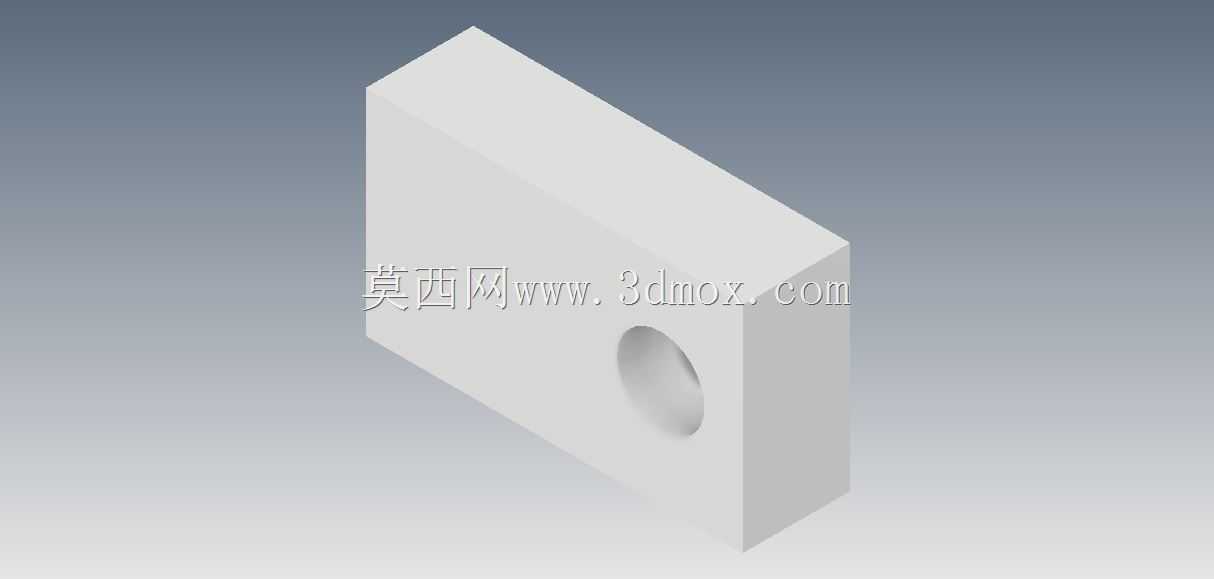

　　从功能特性上看，这个挡块采用整体长方体构型，没有多余的减重槽或者异形结构，核心是靠自身的实体刚性承受侧向的冲击力或者持续的顶紧力，侧面的沉孔是用来穿装内六角圆柱头螺栓的，安装时螺栓头会完全沉入孔内，不会突出挡块的工作面，避免和被阻挡的工件、滑台发生刮擦，这个细节很多新手设计时容易做成通孔，螺栓头突出安装面后，实际使用时要么刮花工件表面，要么螺栓被反复撞击后松动，甚至出现螺栓断裂的情况。挡块的工作面做了锐边倒钝处理，没有尖锐的毛刺棱边，一方面是避免装配时划伤操作人员，另一方面也能减少工件和挡块接触时的应力集中，不会因为棱边磕碰造成工件边缘崩缺。

　　设计思路上，这类挡块没有采用复杂的构型，核心是优先保证刚性，长方体的长宽高比例经过实际工况验证，厚度方向的尺寸足够承受常规工况下的侧向载荷，不会因为长期受冲击出现弯曲变形，侧面的安装孔位置做了居中设计，安装后螺栓的锁紧力可以均匀分布在挡块的安装面上，不会出现单侧受力翘起的问题。如果是用在输送线限位的场景，挡块的工作面可以额外粘贴聚氨酯缓冲垫，这时候安装孔的沉头深度要预留出缓冲垫的压缩空间，避免螺栓头顶到缓冲垫造成缓冲垫鼓包脱落；如果是用在机床定位的场景，挡块的工作面需要做磨削处理，保证平面度在0.02mm以内，和工作台的垂直度误差控制在0.01mm/100mm范围内，才能保证工件的定位精度。

　　关于外形尺寸与安装边界，这类挡块的常规长度尺寸根据使用场景从50mm到200mm不等，宽度一般和安装面的型材槽宽匹配，比如用在4040铝型材框架上的挡块，宽度一般控制在38mm左右，刚好可以卡在铝型材的槽边，不需要额外做定位销就能保证安装位置的准确性，安装孔的孔径根据挡块的大小匹配M6到M12的内六角螺栓，沉孔的深度要保证螺栓头沉入后低于工作面1mm到2mm，避免突出。安装时需要注意，挡块的底面要和安装基面完全贴合，不能有切屑或者焊渣垫在下方，否则锁紧螺栓后挡块会出现倾斜，长时间受冲击后容易出现螺栓断裂或者挡块崩角的问题，如果是承受较大冲击载荷的使用场景，还需要在挡块的安装位置增加定位销，分担螺栓承受的剪切力，避免螺栓受剪断裂。

　　很多工程师在设计这类零件时，会忽略材料和热处理的选择，普通工况下用45号钢做调质处理就可以满足使用要求，硬度控制在HB220-250，既有足够的强度又有一定的韧性，不会因为反复冲击出现脆裂；如果是用在食品级输送线或者有防腐要求的场景，可以换成304不锈钢材质，不需要做表面处理就能满足防锈要求；如果是轻量化要求高的自动化设备场景，也可以用6061铝合金做硬质阳极氧化处理，重量只有钢件的三分之一，表面硬度也能达到HV400以上，足够应对一般的定位阻挡需求。实际装配调试时，要先将挡块预紧在安装基面上，反复推动被阻挡的工件或者滑台，确认限位位置准确后再完全锁紧螺栓，必要时可以在挡块和基面之间增加薄铜皮调整位置，保证限位精度符合设计要求，不要强行锁紧螺栓靠挡块变形来凑位置，那样长期使用后挡块会出现位移，失去定位精度。
