带螺纹孔长条形圆角金属夹板结构

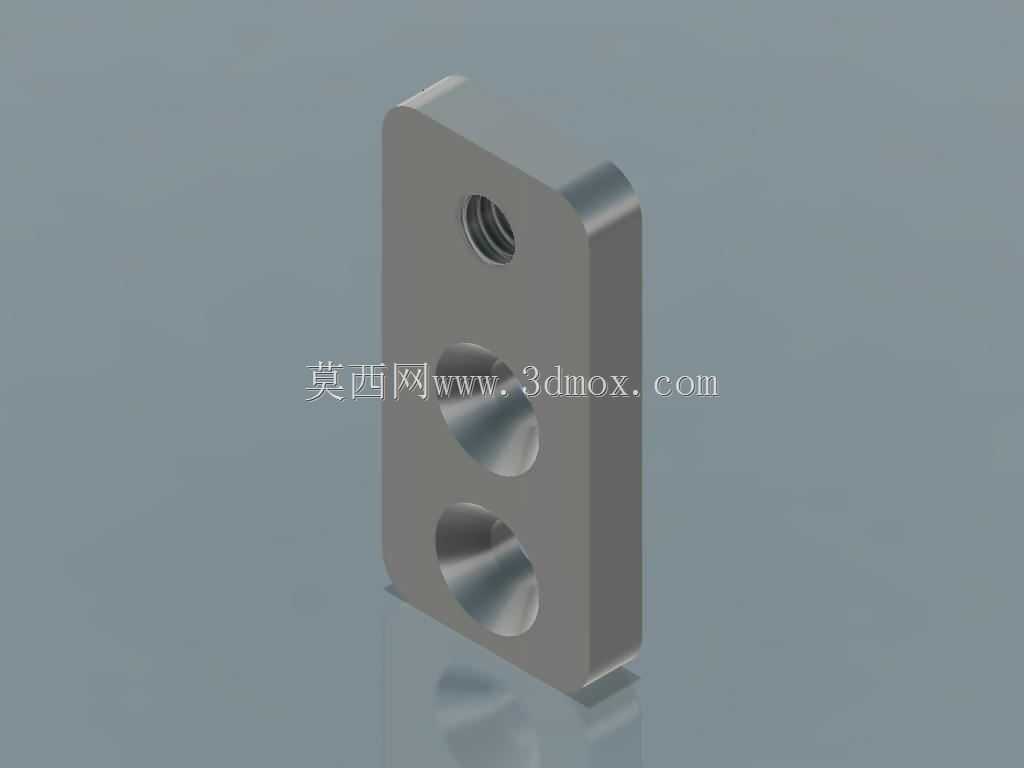

　　在工装夹具、小型自动化设备的模组搭建、非标设备的工位定位场景里，这类带螺纹孔的长条形夹板是出镜率极高的连接件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往在装配调试阶段才发现干涉、锁附失效的问题。先从实际安装边界说起，这类夹板整体为长方切圆角的扁平块状结构，厚度方向的尺寸需要匹配对应安装工位的间隙，通常不会设计得过厚，避免占用过多的安装空间，两端的圆角处理并非单纯为了美观，更多是考虑装配过程中避免刮擦相邻的线束、薄壁钣金件，同时也能消除直角边的应力集中，在频繁受振动的工况下减少边角开裂的风险。

　　夹板上的孔位布局是设计核心，最上方的螺纹孔用于锁附调节螺钉或者定位顶丝，在实际使用中，这个螺纹孔通常配合细牙螺纹使用，能够实现小行程的位置微调，比如在小型检测工位上固定传感器支架时，通过这个顶丝可以微调传感器的前后位置，保证检测距离符合要求。下方两个同轴的沉头光孔是安装固定孔，沉头的深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出夹板表面，避免和相邻运动部件产生刮碰，两个光孔的中心距需要严格匹配对应安装型材或者安装板的孔位间距，公差通常控制在±0.05mm以内，避免出现孔位错位无法装配的问题。

　　从功能特性上看，这类夹板的核心作用是实现两个部件的夹紧固定或者位置转接，比如在铝型材框架上安装导轨挡块、在小型输送线侧边固定导向条、在工装板上定位待加工的小型工件，都可以用到这类结构。和普通的平板压板相比，带螺纹顶丝孔的设计让它不需要额外加工定位结构，单零件就能实现“固定+微调”的双重功能，减少了装配时的零件数量，也降低了整体结构的复杂度。设计时需要注意螺纹孔的深度，不能钻穿夹板的安装面，否则锁附顶丝时会顶到下方的安装基面，既无法实现微调，还会刮伤安装面的涂层或者加工面。

　　选材方面，这类夹板通常采用45号钢加工后做发黑处理，或者采用6061铝合金做阳极氧化，前者适合需要较大夹紧力、工况有一定振动的场景，后者适合需要轻量化、对防腐蚀有一定要求的设备上。加工时两个光孔的内壁需要做去毛刺处理，避免穿螺钉的时候刮伤螺钉的螺纹镀层，长期使用出现锈蚀卡死的问题；夹板的两个大平面需要保证平面度在0.02mm以内，安装后能够和安装基面完全贴合，不会出现翘曲，保证锁附后的稳定性，不会因为设备运行的振动出现松动移位。

　　很多工程师在建模这类零件的时候，容易忽略孔口的倒角处理，实际上不管是螺纹孔还是光孔，孔口都需要做0.5mm的45度倒角，螺纹孔的倒角能够引导螺钉顺利拧入，避免出现螺纹乱牙的问题，光孔的倒角能够去除加工产生的飞边，也能在安装时引导螺钉快速对准孔位，提升装配效率。另外夹板的侧边棱线也需要做轻微的倒钝处理，不需要太大的圆角，只要去除加工后的锐边即可，避免装配工人操作时被划伤。

　　在实际选型应用的时候，需要根据实际的负载情况选择对应厚度的夹板，如果是用于固定较重的导向组件，就需要适当增加夹板的厚度，同时把固定孔的规格从M4升级到M5或者M6，提升锁附的强度；如果只是用于固定小型的传感器、管线之类的轻载场景，就可以选择较薄的规格，降低成本同时减少空间占用。这类夹板的结构虽然简单，但是在非标设备设计中属于通用性极强的基础零件，把这类小零件的设计细节做扎实，能够大幅减少设备装配调试阶段的问题，提升整体设备的运行稳定性。
