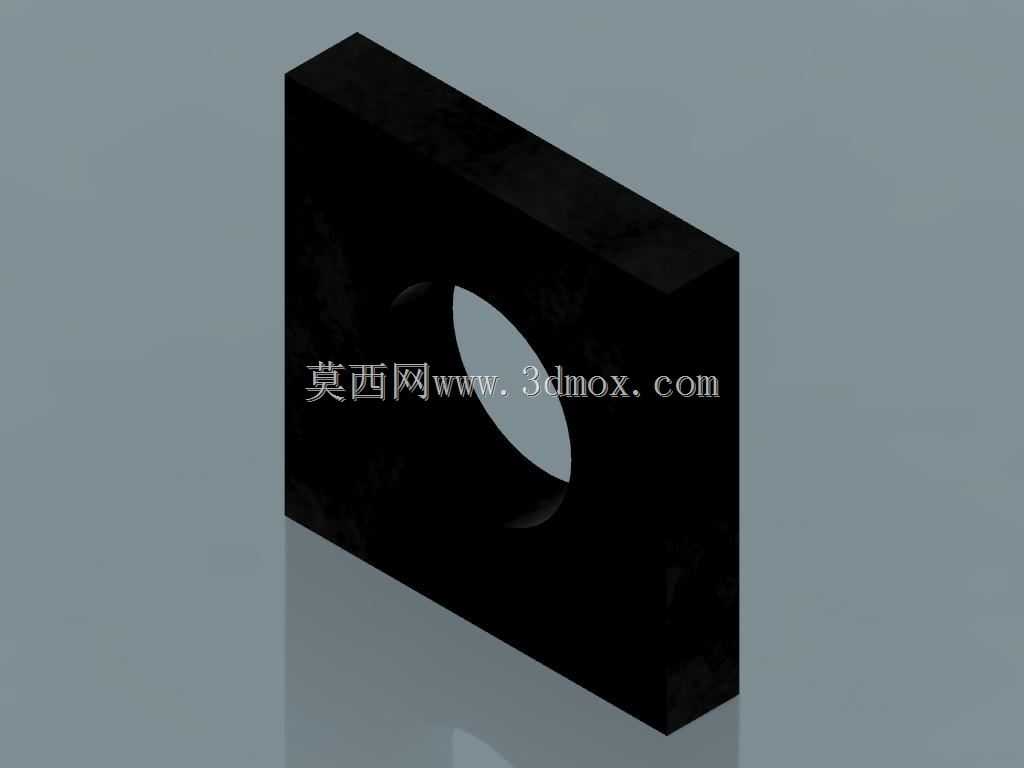

方形带通孔密封结构件

　　在流体输送管路、液压阀组集成块、压力容器端盖连接这类需要阻断介质泄漏的工程场景里，这类方形带通孔的密封结构件是很常见的静密封配套元件，日常做液压站阀块装配、工艺管路法兰对接、设备腔体端盖封合的时候，经常会用到这类非圆截面的密封件，和常规圆形密封圈不同，方形基体的密封件不需要额外加工定位环槽，靠自身的方形轮廓就能和安装面的方形沉台形成限位，装配的时候不会因为螺栓锁紧的扭矩偏差出现移位、卷边的问题，这点在多螺栓组的平面密封场景里优势很明显，尤其是安装空间紧凑、没法加工复杂密封槽的轻量化设备上，这类一体式方形密封件能省掉不少密封槽加工的工序成本。

　　从功能特性上看，这个密封件的中心通孔是为了给贯通的轴类零件、流体通道留出过流或者穿装的空间，方形基体的四个边角位置刚好对应安装面的四个螺栓过孔区域，锁紧螺栓的时候压力会均匀作用在密封件的整个方形接触面上，不会像圆形密封件那样在边角位置出现密封压力空白区，能有效避免介质从安装面的边角缝隙渗漏。实际选型的时候要注意，这类密封件的厚度要匹配安装沉台的深度，过厚会导致端盖装配后出现间隙，螺栓锁紧后容易出现应力集中导致端盖变形，过薄则会因为压缩量不足达不到密封要求，常规的静密封场景下压缩量控制在厚度的15%-25%区间是比较合理的，既能保证密封面的比压足够，又不会因为过度压缩导致密封件出现永久塑性变形，缩短使用寿命。

　　设计这类密封结构的时候，首先要确认安装面的平面度要求，和密封件接触的两个金属安装面的平面度要控制在0.05mm以内，表面粗糙度不能高于Ra1.6，不然表面的微观凹坑会形成泄漏通道，哪怕密封件压缩量足够也没法完全阻断渗漏。中心通孔的尺寸要比穿过的轴或者通道直径大0.5-1mm，避免装配的时候通孔边缘和贯通件发生剐蹭，损坏密封件的内圈边缘，方形基体的外轮廓尺寸要比安装沉台的尺寸小0.2-0.3mm，留出热胀冷缩的余量，尤其是在高低温交变的工作环境下，密封件材质会出现热胀冷缩的形变，预留的间隙能避免密封件受热膨胀后被挤压出沉台，导致密封失效。另外四个边角要做小半径的圆角过渡，不要做成直角，直角位置在模压成型的时候容易出现应力集中，长期受压后会出现开裂的问题，圆角半径一般取0.5-1mm就足够，既不影响和沉台的配合，又能提升密封件的结构强度。

　　安装边界方面，这类方形密封件适配的安装面是方形沉台结构，沉台的深度要比密封件的自由厚度小0.3-0.5mm，保证锁紧后密封件有足够的压缩量，四个螺栓孔的中心距要和密封件边角的避让位置对齐，螺栓锁紧的时候要采用对角分次锁紧的方式，不要单次把单个螺栓锁到额定扭矩，不然会导致密封件受力不均，局部压缩量过大出现永久变形，局部压缩量不足出现泄漏。如果是用在有压力冲击的液压系统里，还可以在密封件的外侧加装一圈挡圈，避免高压下密封件被挤入安装面的间隙里，出现“挤隙”损坏的问题。这类密封件常用的材质根据工作介质不同可以选丁腈橡胶、氟橡胶或者三元乙丙橡胶，丁腈橡胶适配普通矿物液压油的场景，氟橡胶适配高温、腐蚀性介质的场景，三元乙丙橡胶则适合水基介质、户外老化要求高的场景，选型的时候要根据实际工作的介质类型、工作温度范围、压力等级来匹配对应的材质，不能一概而论。

　　日常做设备维护的时候，这类密封件属于易损件，每次拆解端盖或者阀块的时候都要检查密封件的表面有没有裂纹、变形、溶胀的问题，如果出现上述情况就要及时更换，不要重复使用已经发生塑性变形的密封件，不然复装后很容易出现泄漏问题。装配的时候要注意清洁安装面，不要残留金属切屑、密封胶残渣这类硬质杂质，不然杂质夹在密封件和安装面之间会压伤密封件表面，形成泄漏点，也不要在密封件表面涂抹液态密封胶，不然胶液固化后会导致密封件和安装面粘接，下次拆解的时候容易损坏密封件，还可能有胶屑脱落进入系统管路，堵塞阀件或者阻尼孔，造成设备故障。
