长圆柱型机械定位挡块结构设计

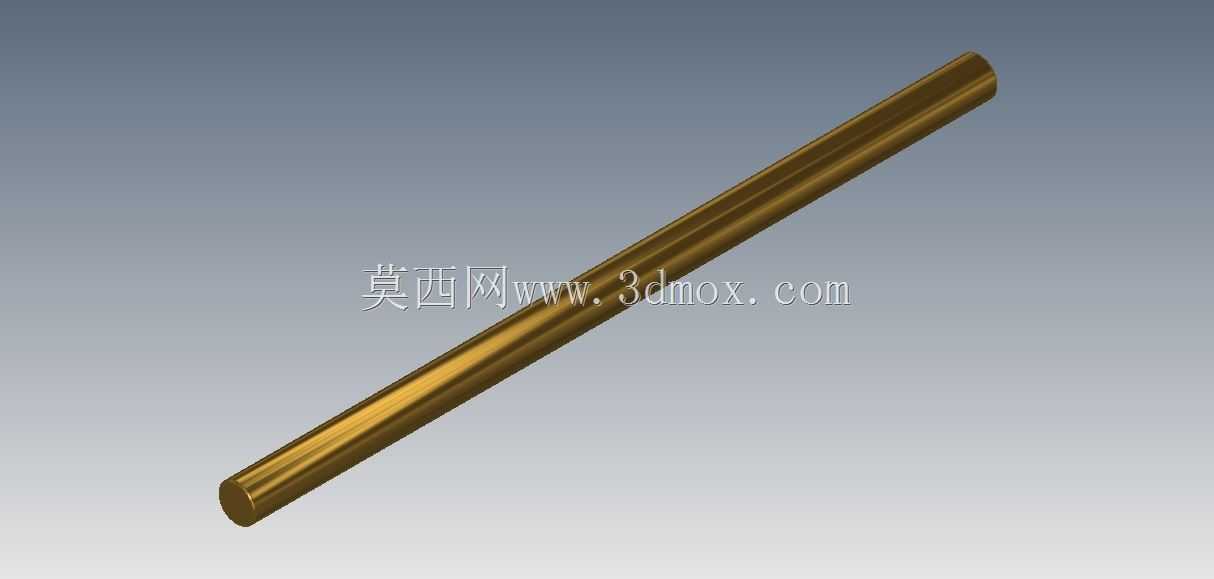

　　不会像方块挡块那样因为安装角度偏差出现局部应力集中的问题；也可以在工装板的定位工位上，成组使用作为侧向定位基准，圆柱面的线接触定位特性，相比平面接触更容易消除安装面的平面度误差带来的定位偏差，在小型零件的装配夹具里，这类圆柱挡块还可以作为工件轮廓的定位靠销，穿入安装板的对应孔位后用顶丝或者焊接固定，安装调整的灵活性很高。设计这类圆柱挡块的时候，首先要考虑的是安装边界的适配性，通体等径的结构意味着安装孔可以采用统一直径的通孔或者盲孔，不需要加工台阶孔，大幅降低安装板的加工难度，对于需要频繁调整挡块位置的工位，只需要在安装板上加工长圆孔，就可以实现挡块沿长度方向的位置微调，调整到位后锁紧固定即可，不需要额外加工复杂的安装结构。在工装夹具、自动化输送线、机床加工工位的设计过程中，定位挡块是承担工件位置限定、行程硬限位功能的基础零部件，这类零件看似结构简单，却直接决定了工位重复定位精度、设备运行的硬限位可靠性，是机械结构里不可缺少的基础功能件。这款长圆柱型定位挡块，区别于常见的方块式、台阶式挡块，采用通体等径圆柱结构，两端做了圆角过渡处理，没有尖锐的棱边，既可以避免安装、调试过程中划伤操作人员，也能减少工件与挡块接触时的磕碰损伤，尤其适合对工件表面质量要求较高的有色金属零件加工、装配工位使用。从实际应用场景来看，这类圆柱型定位挡块常被用在直线导轨的行程末端做硬限位，搭配缓冲器使用时，圆柱端面可以均匀承接缓冲器的接触力，

　　从受力特性来看，圆柱结构的抗剪切、抗弯曲性能优于同等截面积的方条结构，在承受工件或者运动部件的冲击载荷时，圆柱面的应力分布更均匀，不容易出现应力断裂的问题，两端的圆角设计也能避免端部应力集中，提升零件的抗冲击寿命。在尺寸设计上，这类长圆柱挡块的直径需要根据实际承受的冲击载荷来选定，长度则要匹配安装板的厚度、需要的限位伸出量，通常伸出安装面的长度不超过直径的1.5倍，避免承受侧向力时出现弯曲变形；如果是用在焊接工装的工位，还可以根据实际需要调整长度，现场配切后打磨端部圆角即可，适配性非常强。和常规的台阶式定位挡销相比，这款挡块没有直径突变的台阶位置，不存在台阶处的应力断裂风险，整体加工工艺也更简单，直接选用对应直径的圆棒料下料后，

　　端部倒圆角、做表面硬化处理就可以投入使用，加工成本低，生产周期短，非常适合设备改造、临时工装搭建时快速制作使用。在自动化输送线的工位阻挡场景里，这类圆柱挡块可以配合阻挡气缸使用，当阻挡气缸升起时，圆柱挡块作为硬限位承接工装板的冲击力，避免气缸直接承受侧向冲击，延长气缸的使用寿命；在机床的工作台行程限位场景里，这类挡块安装在工作台的侧面行程位置，和机床本体上的行程开关配合，先触发行程开关减速，再由挡块实现硬限位，双重保障设备运行的安全性。实际选型使用的时候，需要根据接触件的材质调整挡块的表面硬度，如果是和钢制工件、工装板接触，挡块可以做淬火处理提升表面耐磨性，如果是和铝件、塑料件接触，可以在挡块外部套一层聚氨酯套，避免划伤工件表面，

　　通体圆柱的结构也非常方便加装各类缓冲套，不需要额外加工固定槽，缓冲套可以直接套在圆柱外部，靠自身弹性固定，更换也十分便捷。很多设计人员在做限位结构的时候，往往会忽略这类基础挡块的结构选型，觉得随便找个方块焊上就行，但实际生产中，方块挡块经常因为焊接变形、安装角度偏差导致接触不均，局部受力过大出现变形、脱落的问题，而圆柱型挡块因为自身结构的对称性，不管怎么旋转安装，接触位置的轮廓都是一致的，对安装角度的容错率更高，哪怕安装时存在小角度的偏转，也不会影响接触受力的均匀性，这也是这类圆柱挡块在各类工装、设备里被广泛应用的核心原因。在装配调试过程中，这类圆柱挡块的调整也更方便，松开固定顶丝后，可以沿轴向调整伸出长度，也可以绕自身轴线旋转，更换接触的圆柱面位置，当挡块某一个位置被长期撞击出现凹痕时，只需要旋转一个角度就可以继续使用，延长零件的使用寿命，降低工装维护的成本。
