钣金折弯式设备端部固定支撑构件

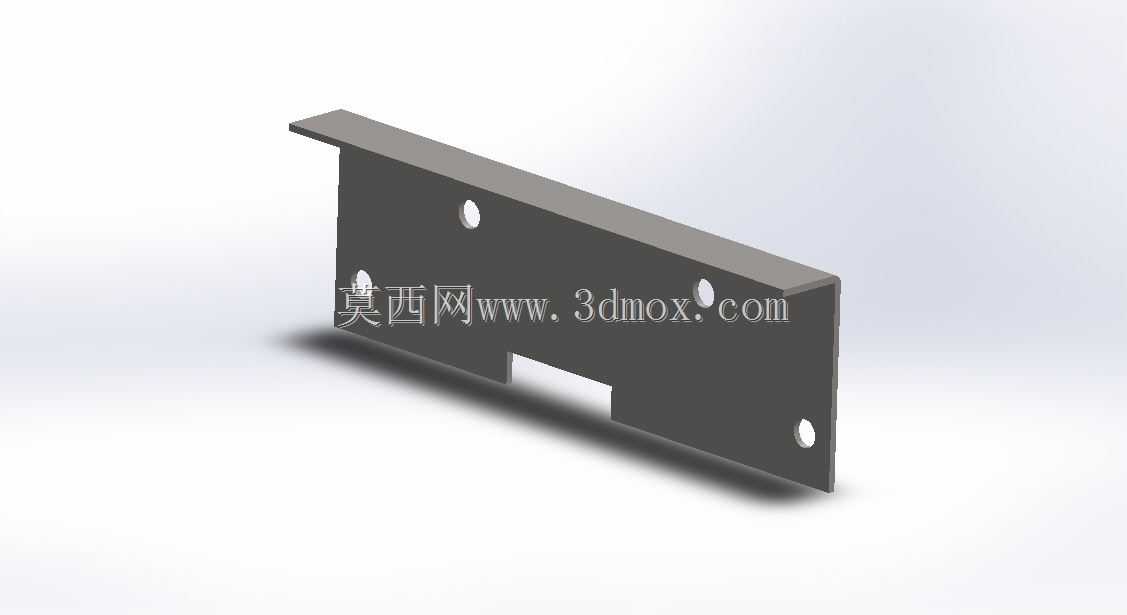

　　在各类工业输送线、自动化装配工位、小型加工设备的机架端部，这类支撑构件是承担端部限位、附属部件挂载、结构端面补强的核心小尺寸结构件，很多刚入行的结构设计人员容易忽略这类小构件的细节设计，往往直接套用标准件库的通用支架，最后在现场装配时出现安装干涉、承载不足、端面贴合不严的问题。这个支撑件采用一体化钣金折弯成型工艺，主体为垂直立板搭配顶部水平折边的L型截面，没有额外的焊接拼接结构，从工艺端就规避了焊接变形带来的平面度误差，适合批量冲压加工，单件加工的一致性容易控制，后期做表面发黑或者镀锌处理也不会因为焊缝存在出现积液锈蚀的问题。立板上开设的四个安装孔采用对称排布逻辑，其中靠近折边根部的两个孔位做了沉孔处理，

　　用来穿装内六角圆柱头螺钉时可以让螺钉头完全埋入板件平面，不会突出表面剐蹭后续挂载的零部件，剩下两个孔位为光孔，适配不同安装场景下的穿装固定需求，比如需要调整安装位置时可以配合腰型孔调节件使用，或者直接穿装螺栓与机架端面的螺纹孔锁紧。立板下部开设的缺口是设计时特意预留的走线让位空间，很多设备端部需要布置传感器线缆、小型气动管路，这个缺口刚好可以让管线从支撑件内侧穿出，不用额外在机架上开孔走管，既简化了机架的加工工序，也能让端部的管线排布更规整，避免管线外露被设备运行时的运动部件剐蹭破损。顶部的水平折边向外延伸一定宽度，折边的边缘做了钝角倒钝处理，没有尖锐的冲切毛边，现场装配时不会划伤操作人员，这个折边主要用来承托端部的小型附属部件，

　　比如端部的挡板、检测开关的安装座、或者防护盖板的搭接边，折边的平面度控制在每100mm长度0.1mm以内，保证搭接的部件不会出现倾斜翘边的问题。从安装边界来看，这个支撑件的垂直立板高度适配常规40系列、50系列铝型材机架的端面尺寸，安装时立板背面完全贴合型材的端面，不需要额外加调整垫片就能保证垂直精度，顶部折边的宽度刚好覆盖型材端面的上沿，不会超出型材外轮廓影响外围护板的安装。设计时特意把折弯内R角设置为板厚的1.2倍，这个参数是钣金折弯的最优取值，既不会因为R角太小导致折弯处出现开裂，也不会因为R角太大导致折边角度出现回弹，批量生产时折弯角度的误差可以控制在±0.5度以内，完全满足设备装配的精度要求。在实际使用场景中，

　　这类支撑件除了用在设备机架端部，也可以用在防护围栏的端部固定、小型料道的端部支撑、电气安装板的侧边固定位置，因为整体结构没有多余的突出结构，在空间紧凑的设备内部也能灵活布置，不会和周边的传动部件、气动元件产生干涉。很多设计人员在做这类钣金支撑时容易犯的错误是把孔位距离折弯边的距离设置得太小，导致折弯时孔位被拉变形，这个构件的所有安装孔中心距离折弯边的距离都大于3倍板厚，完全避开了折弯变形区，加工时不需要额外做工艺孔避让，直接冲压折弯就能保证孔位的圆度和位置精度。另外立板的四个边角都做了小尺寸的倒角处理，不是尖锐的直角，安装时即使和相邻构件有小范围的位置偏差，也能顺着倒角滑入安装位，降低现场装配的对位难度。这类支撑构件虽然单体承载能力不算特别高，但在多点排布的使用场景下，整体的结构稳定性完全能满足常规工业设备的使用需求，不需要额外做加强筋结构，靠一体化折弯的结构强度就能抵抗日常运行中的振动和侧向冲击力，长期使用也不会出现折弯处开裂、固定孔滑丝的问题。
