带轮毂安装位的传动惰轮链轮结构

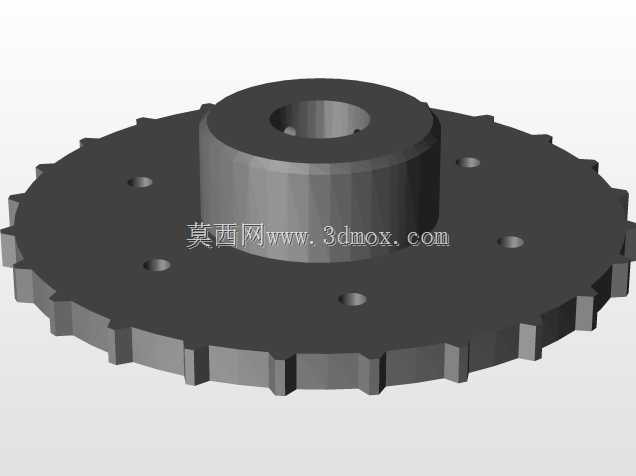

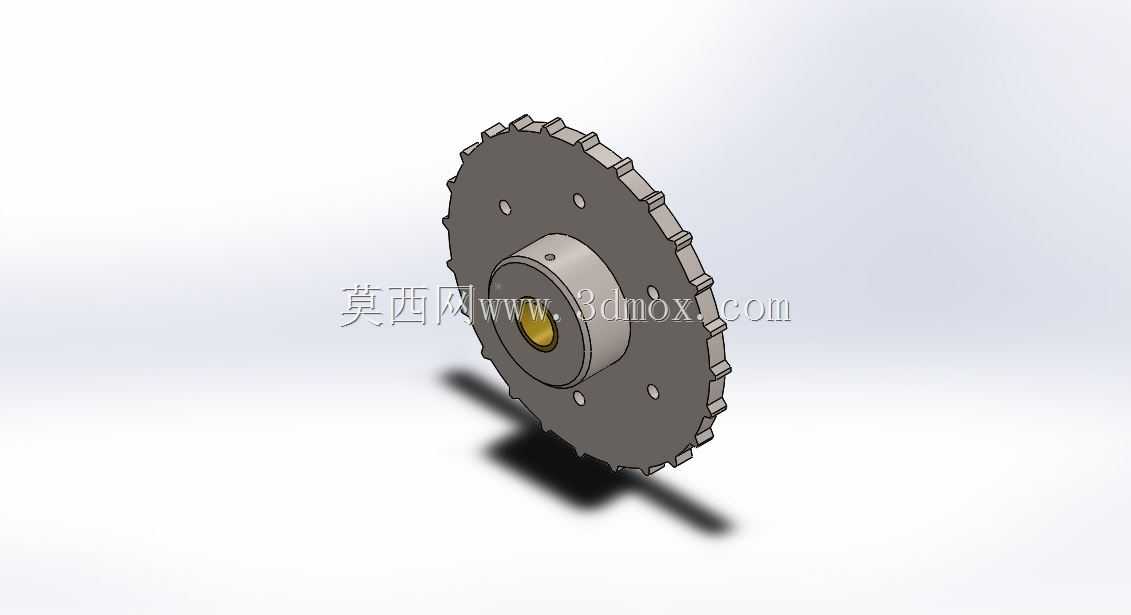

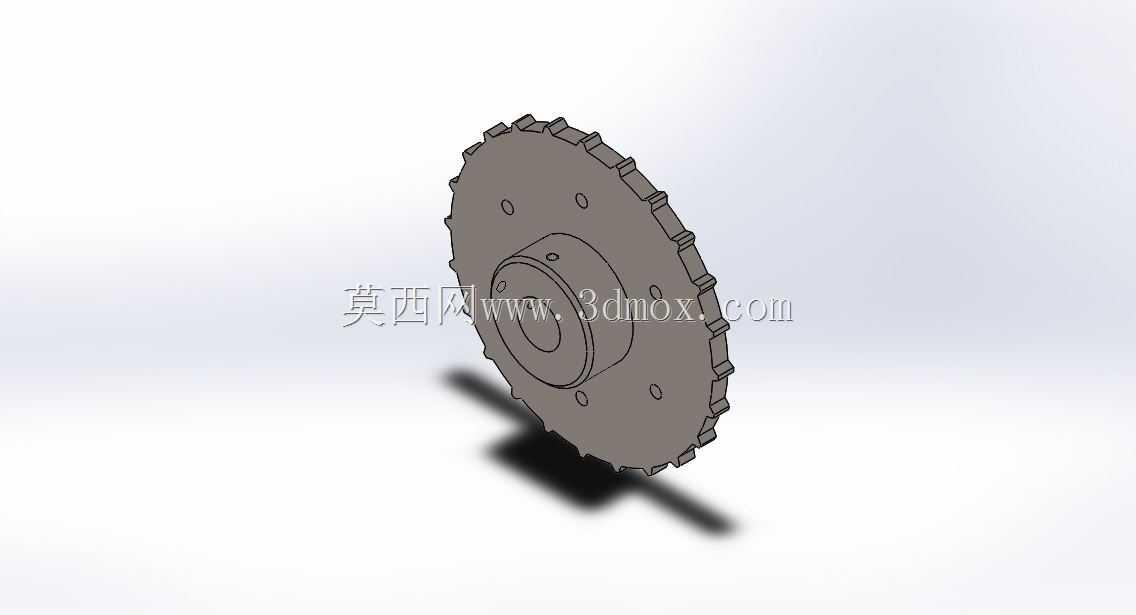

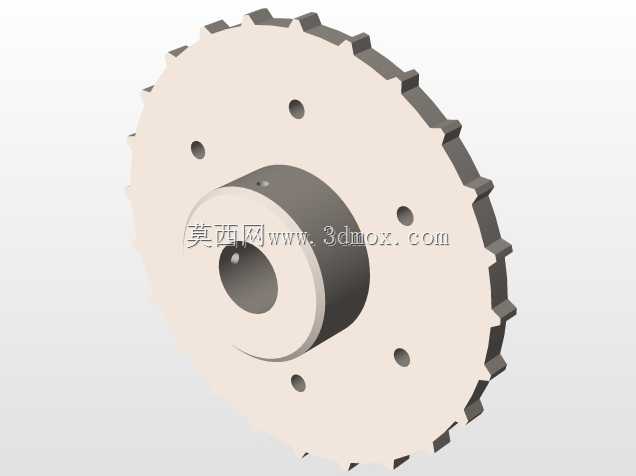

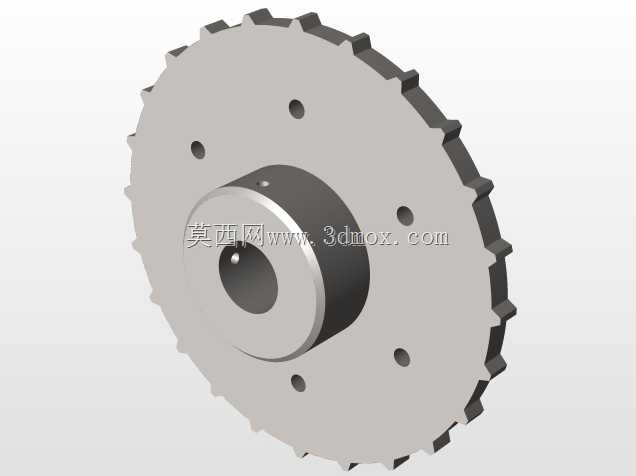

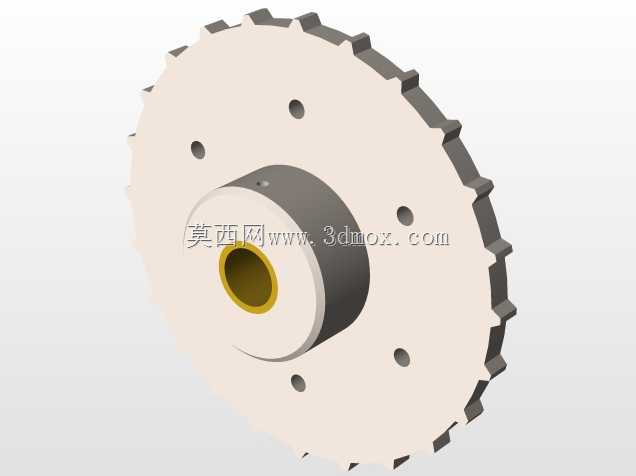

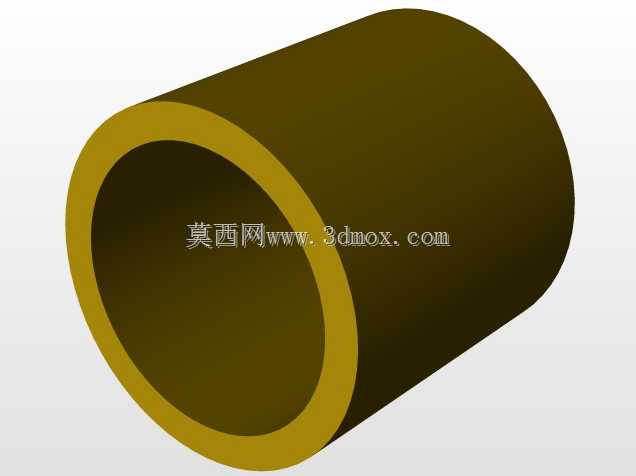

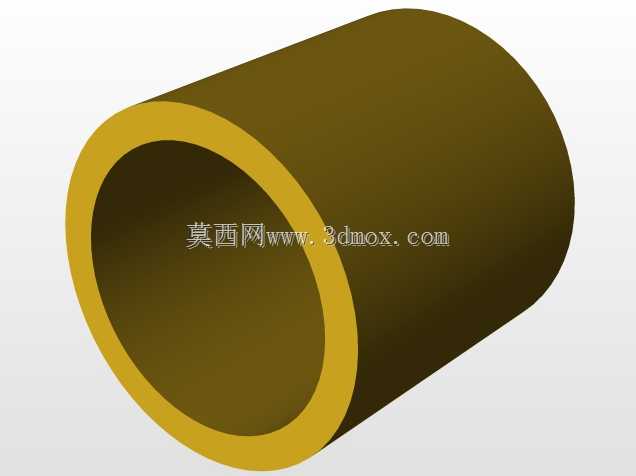

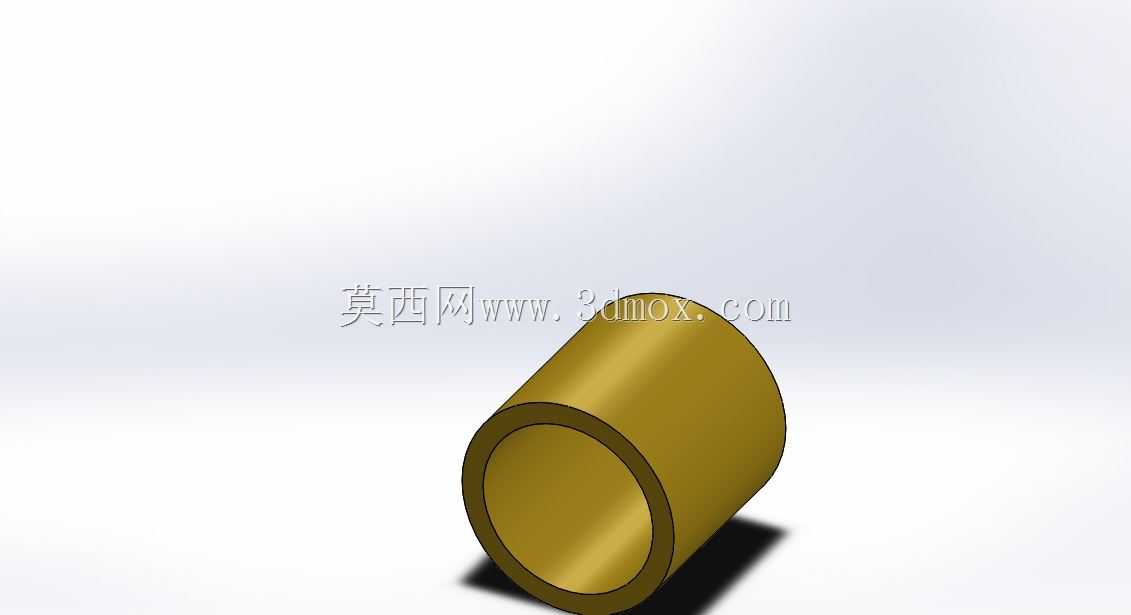

　　在各类链传动系统的布局设计中，惰轮链轮是非常常见的张紧与导向配套部件，很多初次接触传动设计的工程师容易忽略这类部件的细节设计，导致后期设备运行出现跳齿、异响、链条磨损过快的问题。这个链轮结构采用了分体式的轮毂与轮盘组合设计，轮盘外缘加工有标准的链齿廓形，能够与对应节距的传动滚子链实现精准啮合，轮盘本体上均匀分布的多个安装通孔，是用来将轮盘与中间的轮毂组件进行锁紧固定的，这种分体设计的好处在于，当轮齿出现磨损需要更换时，不需要整体拆卸轮毂与传动轴的连接，只需要拆下轮盘即可完成更换，大幅降低后期设备维护的拆装工作量。中间的轮毂部分采用了台阶式的轴孔设计，轴孔内部可以适配对应的传动轴承，让整个惰轮链轮能够绕固定心轴顺畅转动，

　　轮毂伸出的台阶段一方面可以对轮盘的轴向位置进行定位，避免轮盘在运行过程中出现轴向窜动，另一方面也可以作为轴承的轴向定位面，保证轴承安装后的同轴度精度。在实际的设备应用场景里，这类惰轮链轮通常会布置在主动链轮与从动链轮之间的链条松边位置，一方面可以调整链条的张紧度，抵消链条长期运行后出现的伸长量，避免链条因为垂度过大出现啮合不良的问题，另一方面也可以在多轴传动的布局里，改变链条的走向，避让设备内部的其他结构部件，让整个传动系统的布局更加紧凑合理。设计这类链轮的时候，首先要确认适配链条的节距、滚子直径、内节内宽这些核心参数，保证齿廓的加工参数与链条参数完全匹配，齿根圆直径、齿顶圆直径的公差需要控制在合理范围内，

　　避免出现齿顶卡链或者齿根啮合间隙过大的问题。轮盘上的安装孔位置度需要严格控制，保证安装后轮盘的端面跳动量在允许范围内，否则运行过程中会出现链条偏磨的情况，大幅缩短链条的使用寿命。轮毂部分的轴孔与轴承的配合公差通常选用过渡配合，既可以保证轴承安装后不会出现外圈跟转的问题，也不会因为过盈量太大导致轴承安装时出现滚动体损伤。安装边界方面，整个链轮的轴向总厚度需要匹配安装位置的空间尺寸，轮盘的最大外径要保证转动过程中不会与周边的机架、护罩或者其他传动部件发生干涉，轮毂的伸出长度要满足心轴的安装固定需求，同时要预留出锁紧件的安装空间。在一些输送线设备、农业机械、轻工自动化设备的链传动系统里，这类惰轮链轮的使用频率非常高，

　　相比张紧轮直接压在链条上的张紧方式，链轮式的惰轮与链条是啮合接触，不会对链条的滚子和链板造成额外的挤压磨损，能够有效延长整个链传动系统的维护周期。设计过程中还要考虑链轮的受力情况，虽然惰轮不直接传递动力，但是会承受链条张紧带来的径向载荷，所以轮盘的厚度、轮毂的壁厚都需要根据张紧力的大小进行强度校核，避免长期运行后出现轮盘变形或者轮毂断裂的问题。齿面的加工粗糙度也需要控制在合理范围，过于粗糙的齿面会加快链条滚子的磨损，过于光滑的齿面则会增加不必要的加工成本。另外，轮盘与轮毂的结合面需要保证足够的平面度，这样锁紧之后两者之间不会出现相对滑动，保证传动过程中的稳定性。在做三维建模的时候，需要把齿廓的渐开线（或者说链轮的三圆弧一直线齿形）准确绘制出来，不能用简化的齿形代替，否则后期出工程图或者做运动仿真的时候，会出现啮合干涉或者仿真结果不准确的问题。安装孔的沉头结构如果有需要也要一并做出，避免锁紧螺栓的头部突出轮盘表面，刮蹭到运行中的链条。整个结构的倒角和圆角细节也不能忽略，轮齿的端部倒角可以方便链条顺利啮入，轮毂轴孔的端部倒角可以方便轴承的压装，所有的锐边都需要做倒钝处理，避免安装维护的时候划伤操作人员。
