工业传动用带轮毂齿式链轮结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539080
  • 工业传动用带轮毂齿式链轮结构设计
  • 工业传动用带轮毂齿式链轮结构设计
  • 工业传动用带轮毂齿式链轮结构设计
  • 工业传动用带轮毂齿式链轮结构设计

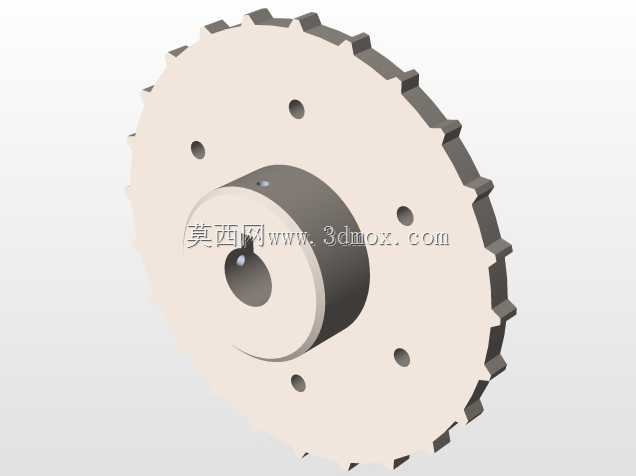

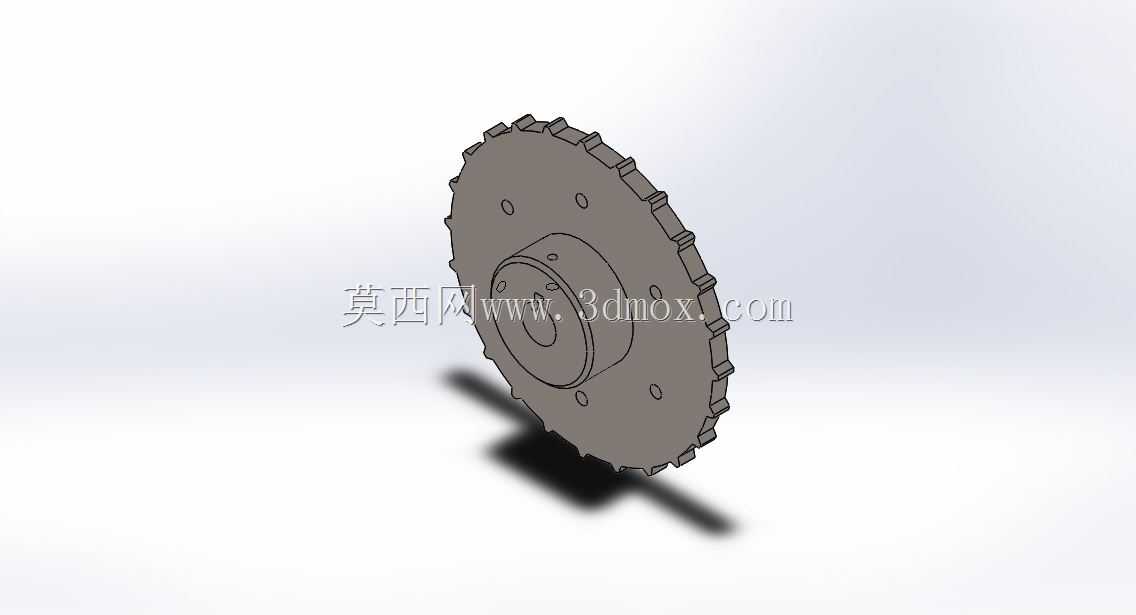

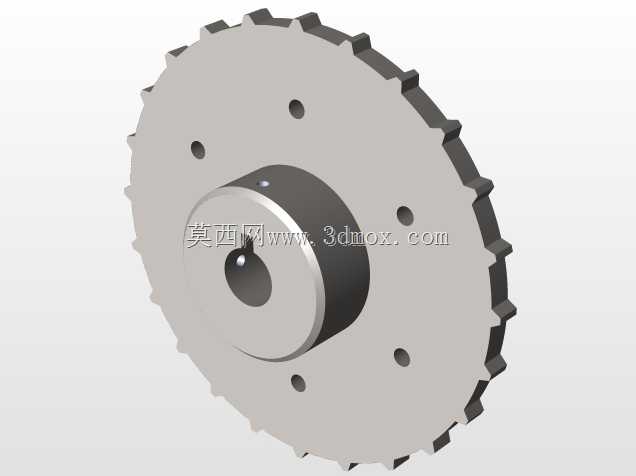

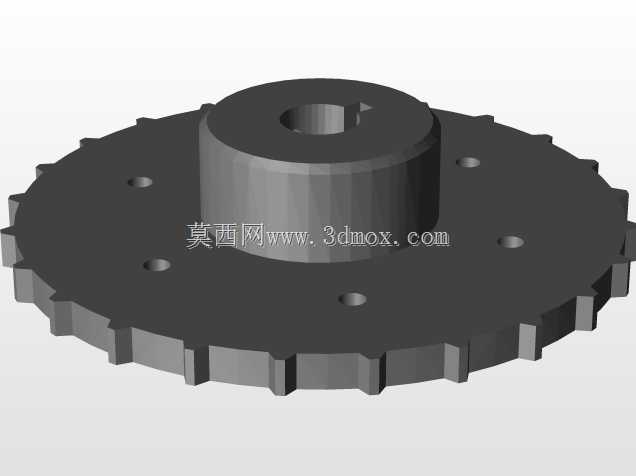

  在各类工业链传动系统中,链轮是承担动力传递、扭矩转换的核心啮合零件,这款带一体式轮毂的传动链轮,主要适配短节距精密滚子链的传动场景,常见于自动化输送线、农机传动单元、轻工包装设备的动力传输链路中,区别于无轮毂的片式链轮,该结构自带的凸台轮毂能够大幅提升轮体与传动轴的配合长度,降低键连接部位的接触应力,避免重载工况下轮体出现轴向窜动、键槽压溃的失效问题。从结构设计逻辑来看,轮齿部分采用了标准的三圆弧一直线齿形轮廓,齿廓工作段经过参数化拟合,能够保证链节滚子进入啮合时的平滑过渡,减少啮合冲击带来的噪音与磨损,齿顶预留了合理的修缘量,避免链条因节距磨损伸长后出现爬齿、跳齿的故障;轮体辐板采用等厚度圆盘结构,在保证整体扭转刚度的前提下,

  尽可能减少了不必要的材料去除,既控制了零件整体转动惯量,也降低了高速运转时的动平衡校正难度,辐板上均匀分布的四个光孔,是用于安装端盖或者配重块的工艺连接孔,可根据实际使用场景加装防松挡板,避免传动过程中链条从齿槽中脱出。轮毂部分采用阶梯式凸台设计,与轴配合的内孔预留了键槽加工余量,设计时将轮毂的轴向长度设置为轮缘厚度的1.8倍,能够保证与传动轴的配合面有足够的接触长度,当传递额定扭矩时,键连接的挤压应力能够控制在许用值范围内,同时轮毂外圆与辐板的过渡位置采用了圆角过渡,避免热处理过程中出现应力集中导致的开裂问题。在安装边界方面,该链轮的轴向定位依靠轴肩与轴端挡圈配合实现,安装时需保证轮齿的对称中心面与对应配对链轮的中心面共面,

  偏差值需控制在两链轮中心距的千分之二以内,否则会加剧链条与齿侧的偏磨,缩短整套传动副的使用寿命;径向安装时,内孔与传动轴的配合公差选用H7/k6的过渡配合,既能够保证装配时的对中精度,也方便后期维护时的拆卸更换,键槽的对称度公差相对于内孔轴线控制在0.02mm以内,避免装配后出现轮体偏摆。实际应用场景中,这类链轮常布置在设备的动力输出端与负载输入端之间,相比带传动,它不会出现打滑丢转的问题,平均传动比精度更高,适合在低速重载、环境存在少量粉尘油污的车间工况下使用,比如涂装线的输送辊道传动、粮食加工设备的物料提升机构、摩托车的后级传动单元中,都能见到这类结构链轮的应用。设计建模过程中,先通过参数化方程生成单个齿槽的轮廓曲线,

  再通过圆周阵列得到全部轮齿特征,之后依次完成辐板、轮毂、安装孔的特征构建,所有过渡圆角、拔模斜度都充分考虑了后续机加工与热处理的工艺可行性,比如轮齿端面预留了0.2mm的磨削余量,能够满足热处理后齿面硬度达标后的精加工要求,轮毂内孔的粗糙度要求设置为Ra1.6,保证与轴配合时的接触刚度。在选型适配时,需要根据传递的计算功率、小链轮转速选定对应的链条节距与齿数,这款链轮的齿数属于中等齿数区间,既不会因为齿数过少导致传动不均匀系数过大,也不会因为齿数过多导致链条磨损后容易出现跳齿问题,适配的链条速度范围在0.6m/s到8m/s之间,能够覆盖绝大多数常规工业传动的工况需求。
