空心圆柱轴用定位衬套结构设计

　　在各类旋转传动、轴系定位的机械结构场景中，这类空心圆柱衬套是应用频次极高的基础配合零件，日常接触的输送设备辊筒支撑、小型电机输出轴定位、工装夹具的导向限位结构里，都能见到它的身影。它的核心作用是在轴与安装座孔之间形成过渡配合层，一方面避免轴直接和座孔发生硬摩擦，降低轴类核心零件的磨损损耗，另一方面可以补偿座孔加工时的微小尺寸偏差，降低安装座的加工精度要求，压缩整体加工成本。

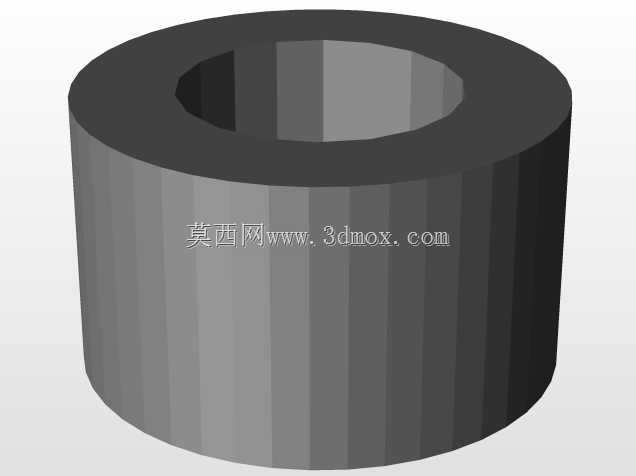

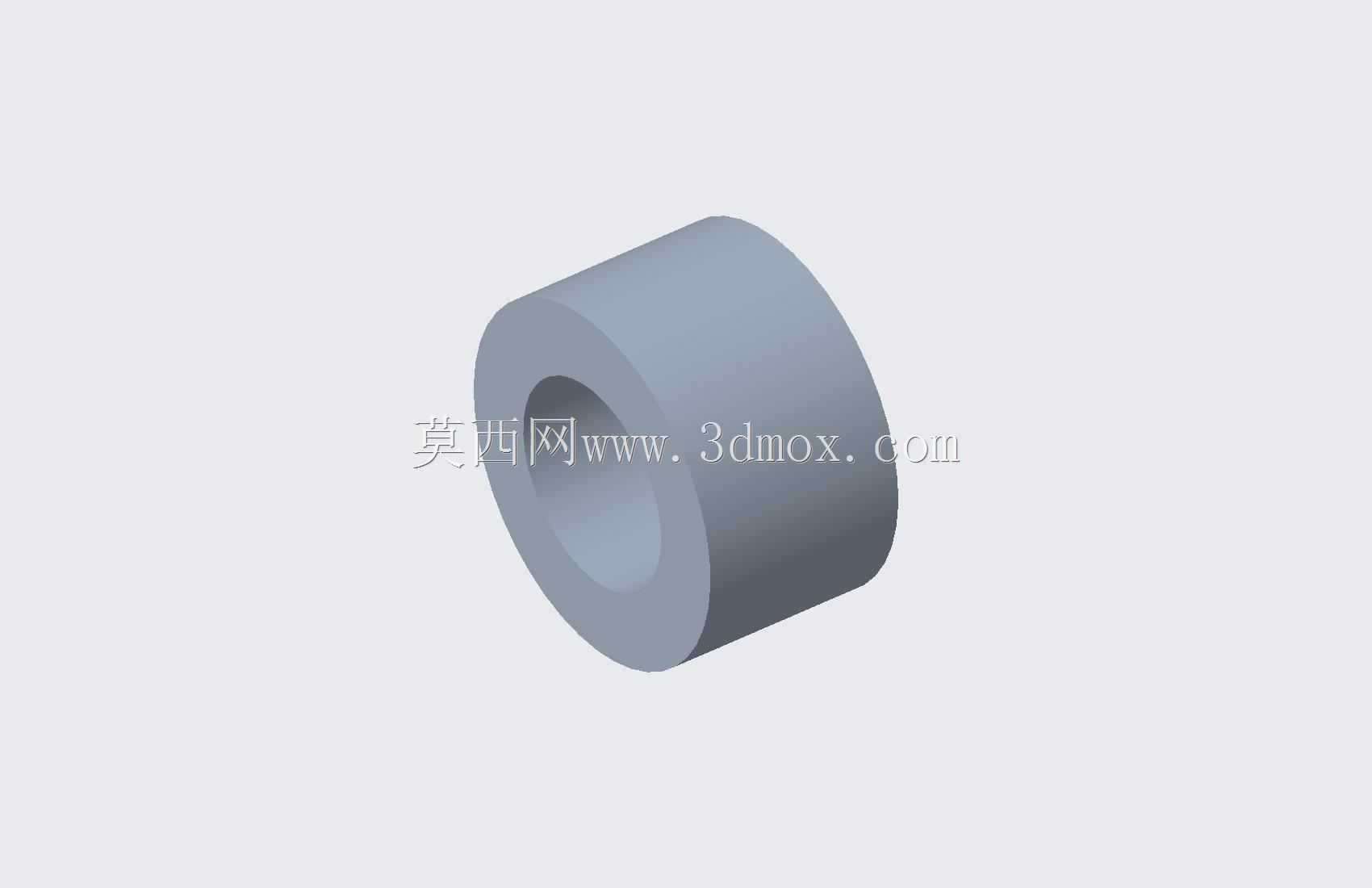

　　从结构设计逻辑来看，这类衬套采用等壁厚空心圆柱构型，没有多余的凸缘、卡槽等附加结构，属于最基础的直套类衬套形态。设计时首先要匹配对应安装场景的轴径与座孔尺寸，内孔尺寸按照基孔制间隙配合选取公差带，保证轴穿入后可以顺畅转动或者滑动，不会出现卡滞问题；外圆尺寸则按照过渡配合或者小过盈配合设计，压入座孔后不会随轴转动发生移位，避免衬套外圈和座孔之间产生相对滑动磨损。壁厚的选取需要结合实际承载载荷确定，轻载导向场景下壁厚可以取轴径的十分之一到八分之一，重载支撑场景下需要适当加大壁厚，同时要校核压装时的形变余量，避免压入后内孔收缩量过大导致轴无法装配。

　　实际选型应用时，首先要明确安装边界的尺寸限制：衬套的轴向长度不能超过安装座孔的有效深度，否则压装后衬套会突出座孔端面，影响后续端盖或者其他定位零件的装配；如果是用于旋转支撑场景，衬套长度要比轴的配合段长度短1-2mm，给轴的轴向窜动留出预留空间，避免运转过程中轴肩和衬套端面发生摩擦。如果是用于滑动导向场景，衬套内孔的表面粗糙度需要控制在Ra1.6以下，降低滑动时的摩擦阻力，外圆和座孔的配合过盈量要适当加大，防止往复滑动过程中衬套被轴带出座孔。

　　这类无凸缘直套的安装方式也十分简便，只需要将外圆涂抹少量润滑脂后，用铜棒或者压套机均匀压入座孔即可，不需要额外的螺钉、销钉做周向固定，适合大批量装配的生产线场景。在日常维护中，当衬套内孔磨损到配合间隙超过设计阈值时，只需要将旧衬套从座孔中压出，更换新的同规格衬套即可，不需要对安装座或者轴做二次加工，大幅降低了设备后期的维护成本与停机时间。

　　设计这类零件的三维模型时，需要重点保证内外圆柱面的同轴度公差，一般同轴度公差要控制在0.02mm以内，避免压装后内孔出现偏斜，导致轴装配后出现别劲、运转卡滞的问题。同时两端的倒角尺寸要统一，一般取0.5×45°，既方便压装时导入座孔，也能去除加工时产生的毛刺，避免装配时毛刺掉落到配合面之间造成磨损。如果是用于有腐蚀环境的场景，还可以在建模时预留表面处理的厚度余量，比如做阳极氧化或者镀硬铬处理时，单边预留0.02-0.03mm的镀层厚度，保证处理后最终尺寸符合配合要求。

　　很多刚入行的结构设计人员容易忽略这类基础零件的细节设计，比如倒角大小不一致、同轴度公差标注过松、壁厚选取不合理，往往会导致现场装配时出现各种问题，要么压装困难，要么装配后间隙过大出现晃动。实际上这类基础通用零件的设计最能体现设计人员的工程经验积累，需要结合实际应用场景的载荷、转速、装配工艺、维护需求综合考量，不能只是简单画一个空心圆柱就完成设计。比如在高速旋转的场景下，衬套的材质一般会选用铜合金或者含油粉末冶金，具备自润滑特性，不需要额外加注润滑油就能长期运转；在低速重载的场景下，可以选用45号钢淬火处理，提升表面硬度与耐磨性能；在有食品接触要求的场景下，则需要选用不锈钢材质，满足卫生级要求。不同材质对应的尺寸公差、过盈量选取也有细微差别，设计时需要对应调整参数，不能所有场景都套用同一套公差数值。
