高电位检测设备箱体结构设计

　　该结构件为高电位检测类设备的核心承载壳体，主要应用于电子元器件、电气组件的绝缘性能与耐高压电位检测工位，是生产线端检测工序中承载检测模组、电气控制元件、防护屏蔽结构的基础框架。从实际产线使用场景来看，这类壳体需要同时满足内部元件安装定位、高压作业环境下的安全防护、外部接驳工位的对接适配三类核心需求，设计阶段需要优先平衡结构刚性、安装便利性与电磁屏蔽性能的关系。

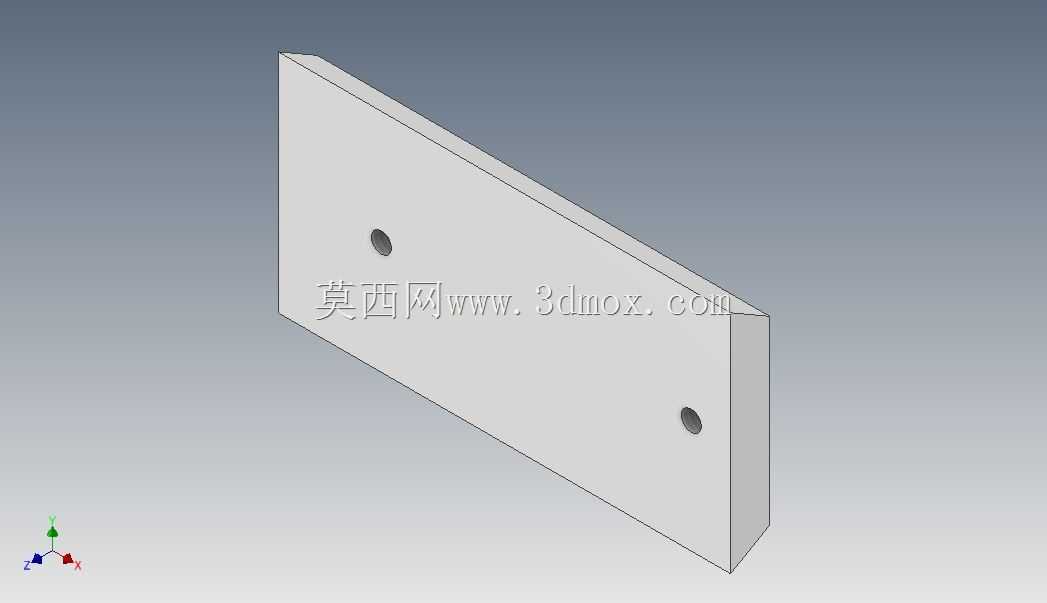

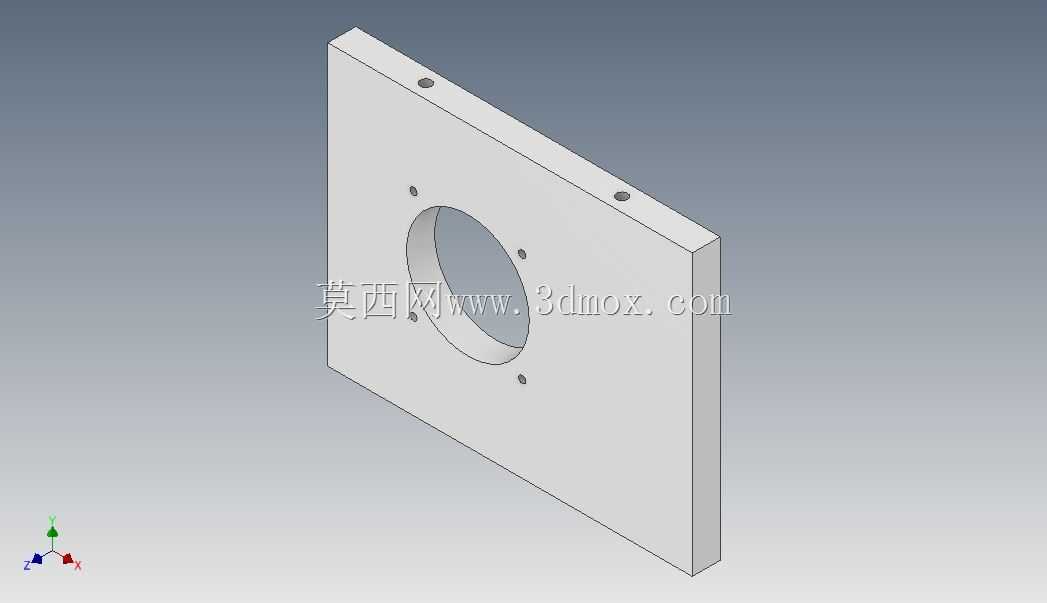

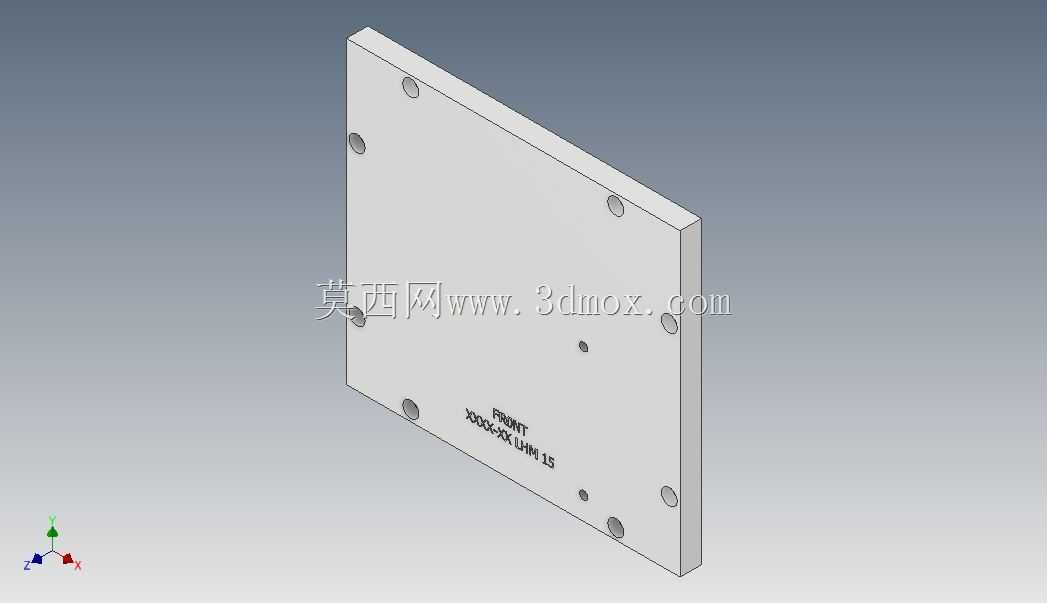

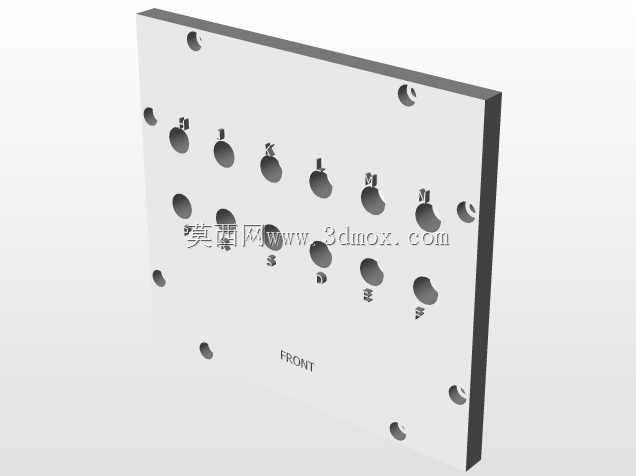

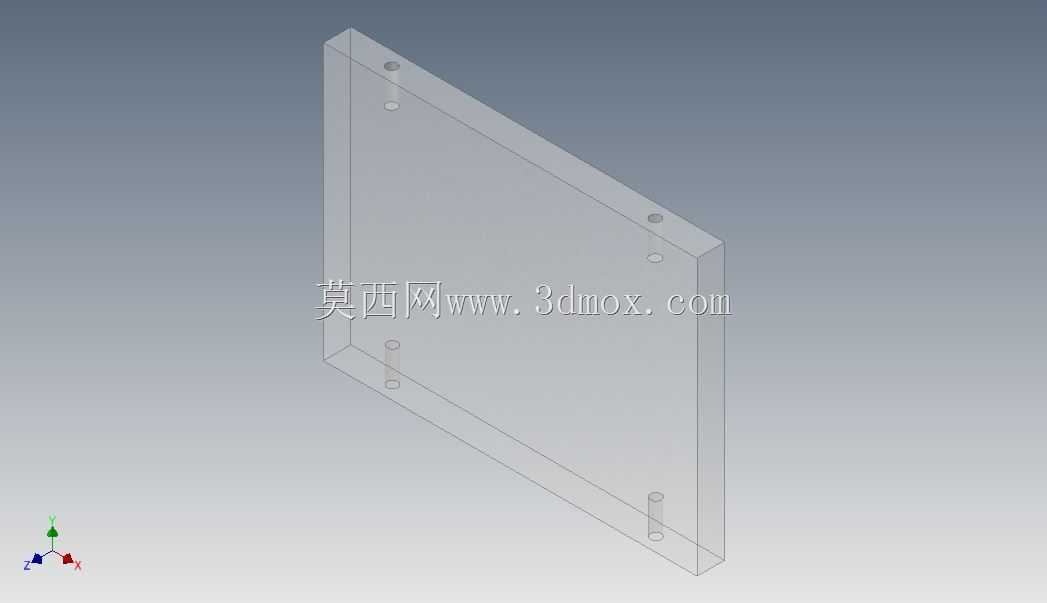

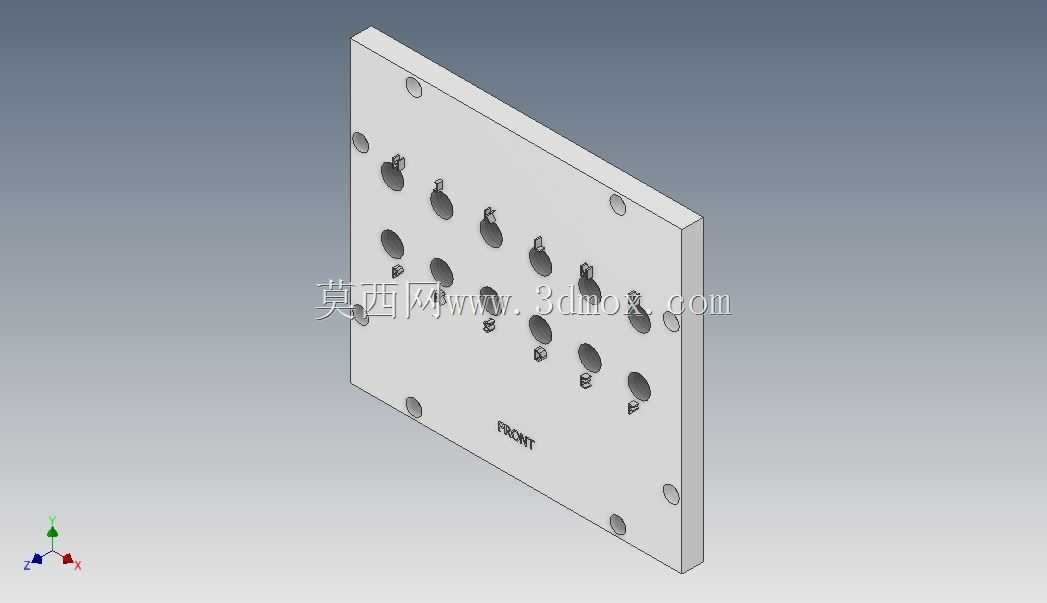

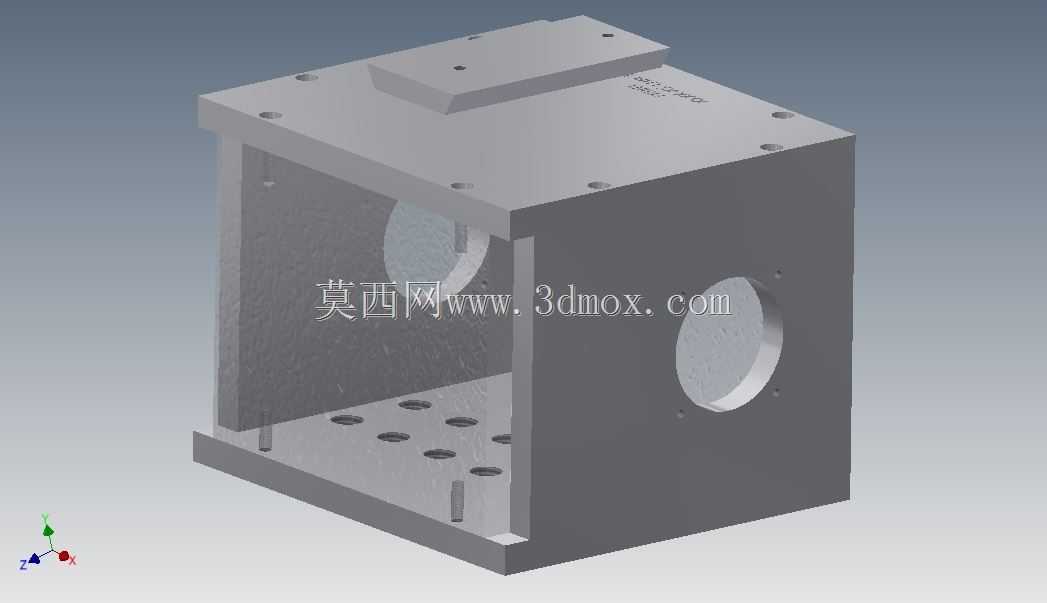

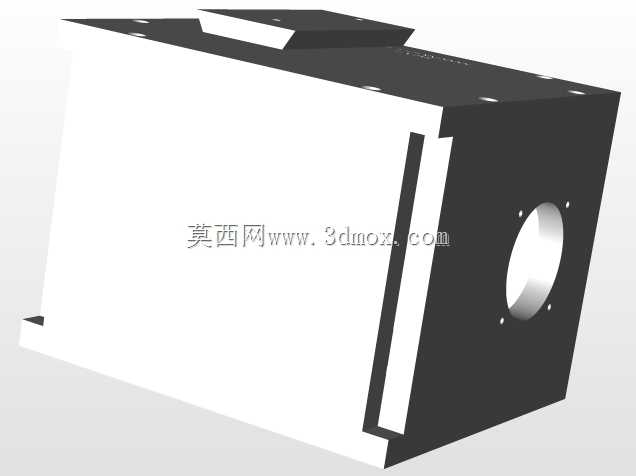

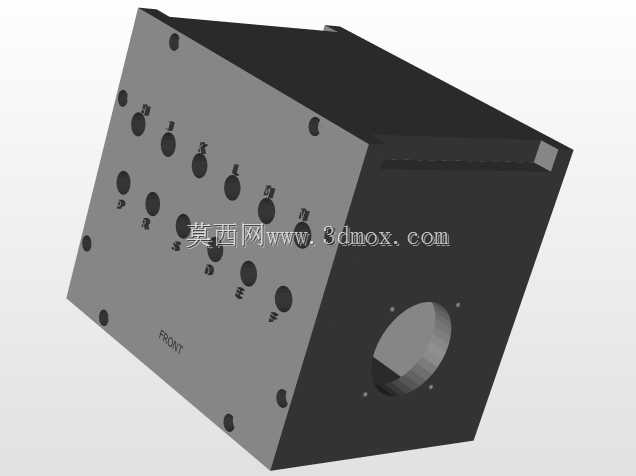

　　从功能特性来看，该壳体采用一体式框型焊接加机加工的成型思路，主体为六面半开放箱型结构，顶部设置独立的安装盖板，盖板上预留的沉头孔位用于固定顶部的高压发生模组与信号传输模块，保证核心检测元件的安装平面度，避免因安装面形变导致的检测精度偏差。壳体两个相邻侧面开设的圆形通孔，分别用于对接检测工位的进料导向套与检测探针组件的安装法兰，孔位周边预留的螺纹孔按照等节距圆周排布，可适配不同直径规格的法兰接驳件，满足多型号待测工件的检测适配需求。壳体内部底面设置的阵列式螺纹安装孔，用于固定内部的工件定位工装、绝缘垫块与走线槽，孔位排布按照常用检测工装的安装基准做通用化设计，无需二次打孔即可适配多数常规检测治具的安装，减少现场改制的工作量。

　　设计思路上，该结构优先考虑了高压检测场景的安全冗余，壳体侧壁厚度按照常规工业高压设备的防护要求做等厚设计，边角位置做圆角过渡避免应力集中，同时减少高压环境下的尖端放电风险。内部腔体的净空间尺寸按照常用小型电气元件、低压控制模组的堆叠安装高度预留，既保证内部元件有足够的散热间隙，也避免腔体过大导致的结构刚性下降、设备整体占地尺寸冗余的问题。顶部盖板与箱体主体的贴合面采用精加工平面，安装时配合导电密封衬垫，既可以实现外部粉尘、切削液的防护，也能保证壳体整体的电磁屏蔽连续性，避免外部电磁信号干扰高电位检测的数值准确性。

　　从安装边界来看，该壳体底部的安装边预留了贯通的长条形安装槽，可直接固定在生产线的检测工位台架上，长槽结构允许安装时做±5mm的位置微调，抵消台架加工的位置误差，降低现场安装的对位难度。壳体的整体外廓尺寸适配常规人工上下料工位的操作高度，侧面的操作开口朝向操作人员一侧，开口边缘做钝化处理，避免上下料过程中划伤操作人员或损坏待测工件的绝缘表层。侧面预留的走线孔位位置靠近内部电气元件的安装区域，可减少内部走线的弯折半径，降低高压线缆的绝缘层磨损风险，同时走线孔配套有橡胶护线圈，满足设备的电气安全规范要求。

　　在结构刚性验证层面，该壳体的侧壁与底部连接处设置了三角形加强筋，在不增加过多整体重量的前提下，提升了箱体的抗形变能力，即使在顶部安装较重的高压发生模组时，也能保证顶部安装面的平面度长期维持在公差范围内，避免因长期承重形变导致的模组对位偏差。内部的支撑柱结构既作为顶部盖板的辅助支撑，也可作为内部走线的固定点位，实现结构功能的复用，减少额外零件的数量，降低整体装配复杂度。
