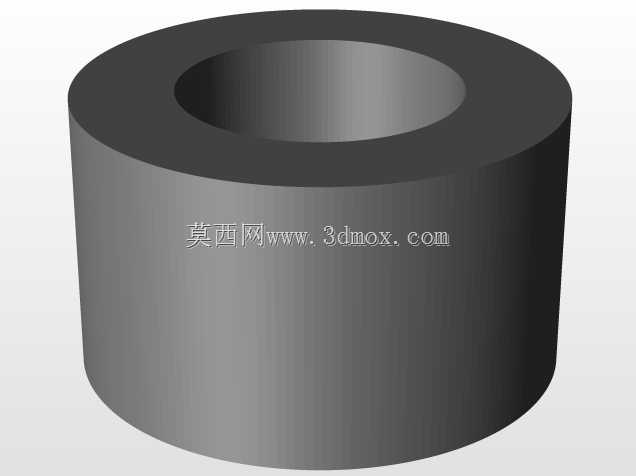

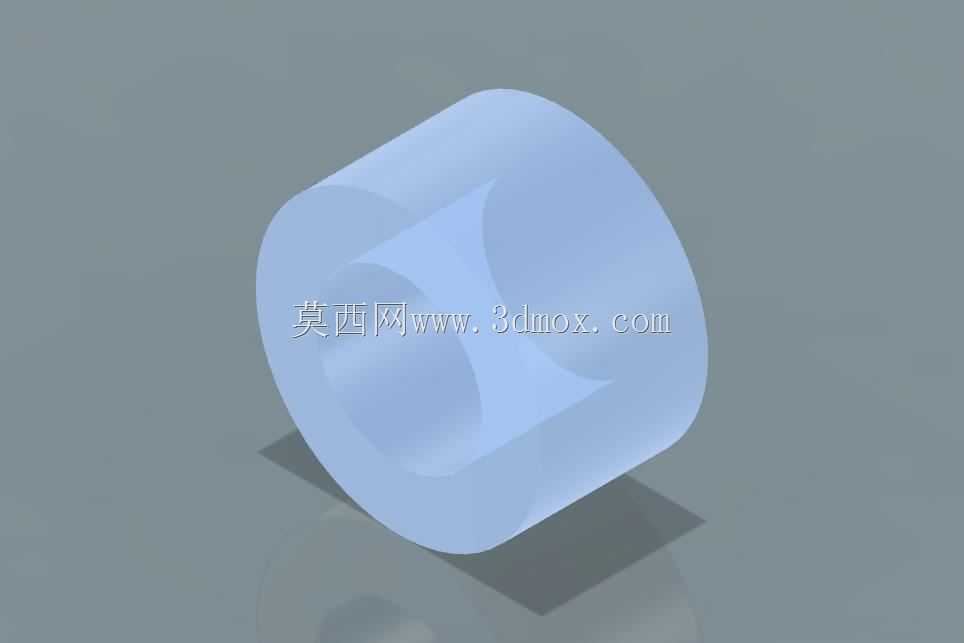

等径通孔空心圆柱套圈结构设计

　　这类空心套圈类零件在工业传动、流体输送、工装定位场景中应用极广，从液压系统的导向衬套到输送辊道的定位隔套，再到小型动力设备的轴端防护套，都能看到这类结构的身影。很多刚入行的结构设计师容易把这类零件当成简单的圆环件处理，忽略实际工况下的受力与安装边界，往往会导致装配后出现同轴度偏差、轴向窜动甚至工作面过早磨损的问题。做这个结构的三维设计时，首先要明确安装场景的约束条件：如果是用作轴系的隔套，内孔的尺寸公差需要匹配对应轴径的过渡配合要求，外圆则要根据相邻构件的安装需求选择间隙或者过渡配合，两端面的平行度公差直接影响轴系装配后的预紧力均匀性，不能随意标注自由公差。如果是用作流体管路的内衬套，除了尺寸匹配外，还要考虑内壁的粗糙度要求，

　　避免介质流动时产生不必要的压损，同时壁厚要根据管路的工作压力做校核，防止承压状态下出现形变。从结构本身来看，这个等径通孔的套圈没有额外的卡槽、定位孔或者异形结构，属于最基础的套类构件，设计时首先要确定轴向长度与内外径的比例关系：当长径比小于1时，零件的刚性较好，装配时不容易出现卡滞，适合用作轴向定位的挡套；当长径比大于2时，就需要考虑内孔的直线度公差，避免长孔加工出现锥度导致装配后轴件转动卡涩。实际建模过程中，这类回转体零件优先采用旋转特征生成主体结构，不需要额外的拉伸或者切除步骤，能最大程度保证模型的几何连续性，后续导出到其他格式做工程图或者仿真分析时，不会出现碎面、破边的问题。很多人建模时喜欢先画两个同心圆拉伸切除，这种方法虽然速度快，但后续修改尺寸时容易出现特征关联错误，尤其是调整壁厚或者轴向长度时，容易出现内外径不同轴的问题，用旋转特征的话只需要绘制半截面的轮廓线，标注好内径、外径、长度三个核心尺寸，后续参数化修改时只需要调整对应尺寸数值就能快速生成不同规格的套圈模型，适配不同的安装场景。安装边界方面，这类套圈的安装空间通常是被两侧的构件夹持，所以两端面不能有凸起的毛刺或者拔模斜度，建模时要保证端面与内外圆柱面的垂直度，装配时才能保证端面完全贴合相邻构件，不会出现局部应力集中。如果是用在有相对运动的场景，比如导向套，内孔的边缘要做极小的倒角处理，避免装配时刮伤轴件的表面镀层，同时倒角还能在装配时起到引导作用，降低装配难度。

　　很多新手设计时会忽略这个微小的倒角，导致现场装配时需要人工打磨，既耽误装配进度，也容易破坏零件的尺寸精度。从工况适配的角度来说，不同使用场景下的套圈对壁厚的要求差异很大：用作静态定位的套圈，壁厚只需要满足基本的刚性要求即可，不需要额外加厚，能减少材料占用和整体设备的重量；用作动态导向的套圈，壁厚要适当增加，同时要考虑润滑结构的预留，不过这个基础结构的套圈没有设计油槽，适合干摩擦或者自润滑材料的使用场景，比如尼龙或者聚四氟乙烯材质的衬套，不需要额外供油就能满足低转速的导向需求。做三维建模的时候，还要注意零件的几何中心与装配基准的重合，后续把这个零件调入装配体时，能直接通过同轴、重合的配合关系快速完成装配，不需要额外调整基准位置。

　　很多人建模时随意选择草图基准面，导致零件的原点偏离几何中心，后续装配时需要额外添加辅助基准，降低了装配效率，也容易出现配合错误。另外，这类基础套圈零件是很多复杂构件的设计基础，比如带法兰的套、带油孔的衬套、带卡槽的定位套，都是在这个等径通孔套的基础上添加额外特征生成的，把这个基础模型的参数设置规范，后续派生其他结构的零件时能节省大量的建模时间，也能保证同系列零件的尺寸基准统一，减少加工时的工装调整次数。从加工工艺的角度倒推设计的话，这个套圈的结构完全适配普通车床的加工工艺，不管是棒料车削还是管料加工，都能一次装夹完成内外圆和端面的加工，能最大程度降低加工成本，不需要额外的铣削或者钻孔工序，适合大批量生产。如果设计时随意添加不必要的异形结构，就会增加加工工序，提高零件的制造成本，对于这类通用配件来说，在满足使用需求的前提下尽可能简化结构，是结构设计最核心的原则之一。
