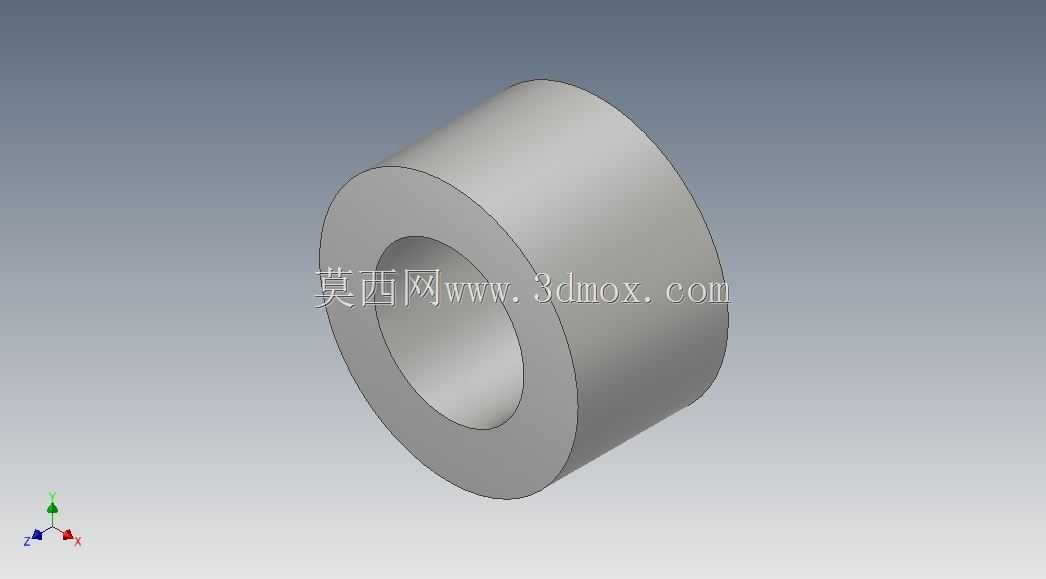

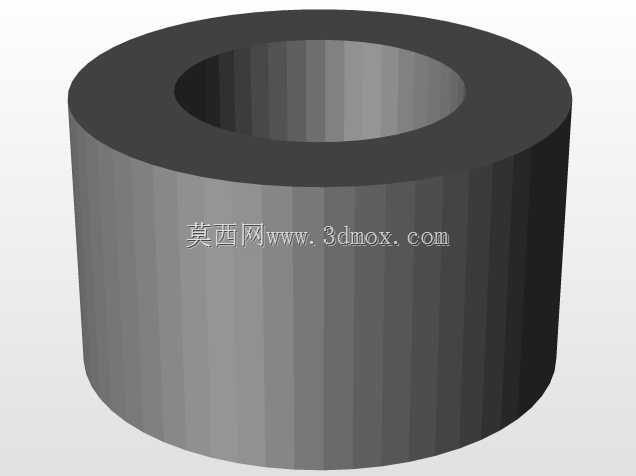

工业用空心圆柱套圈结构设计

　　这类空心套圈类零件在工业传动、支承结构中应用极广，从常规的转轴支承定位，到液压元件的导向隔套，再到输送设备辊筒的端部衬套，都能见到这类结构的身影。很多刚接触结构设计的工程师容易把这类零件想的过于简单，觉得就是个带孔的圆筒，实际在不同工况下，套圈的尺寸公差、内外径同轴度、端面垂直度，甚至壁厚的均匀性，都会直接影响整套机构的运行稳定性。

　　先从实际安装场景来说，这类套圈多数是作为中间过渡件使用，内孔通常与光轴、活塞杆类的回转或往复运动部件配合，外圆则嵌入安装座的预制孔内，既可以避免运动部件直接和安装座基体摩擦，保护造价更高的轴类零件和基座，也能在磨损后仅更换低成本的套圈，大幅降低设备维护成本。在重载低速的工况下，套圈往往会选用耐磨铸铁或者铜合金材质，配合油槽结构实现储油润滑；在轻载高速的场景下，也会采用工程塑料或者粉末冶金材质，实现自润滑效果，省去定期注油维护的工序。

　　设计这类套圈的时候，首先要明确安装边界：内孔的配合公差要根据运动形式选择，如果是相对静止的定位套，内孔可以选H7/k6的过渡配合，避免套圈和轴之间出现窜动；如果是轴在套内回转或者滑动，就要选H8/f7的间隙配合，保证运动顺畅不会卡滞。外圆和安装座的配合通常采用H7/h6的间隙配合，方便压装和后期拆卸更换，同时要保证压装后不会出现松脱。很多新手设计时容易忽略端面的垂直度要求，当套圈需要承受轴向定位力的时候，两端面和轴线的垂直度如果超差，会导致轴系安装后出现偏斜，轻则运转时出现异常振动噪音，重则会加速轴承、密封件的磨损，缩短整套部件的使用寿命。

　　从外形尺寸来看，这类套圈的壁厚设计需要结合受力情况调整，不能盲目照搬标准件尺寸：如果是仅起隔套作用、不受径向载荷的场景，壁厚可以做的相对较薄，节省安装空间和材料成本；如果需要承受径向支承力，就要根据载荷大小核算壁厚，避免受载后出现变形抱死。同时要注意内外径的倒角设计，内孔两端的倒角要方便轴的穿入，也能避免压装时刮伤轴表面的镀层或者油封唇口；外圆的倒角则要和安装孔的倒角匹配，引导套圈顺利压入座孔，避免压装时出现切屑卡滞，导致套圈倾斜安装不到位。

　　在实际设备维护中，这类套圈属于易损件，设计时还要考虑拆卸便利性，比如在套圈端面预留拆卸螺纹孔，或者在外圆上设计拆卸槽，避免更换时需要通过破坏性方式拆除，损伤周边的安装基座。在有密封要求的场景下，还可以在套圈的内孔或者外圆上预留密封槽，安装O型圈实现静密封，防止润滑油泄漏或者外界粉尘杂质进入配合面。很多输送线的辊筒两端就采用这类套圈结构，配合简易的光轴实现无轴承支承，成本仅为带轴承辊筒的几分之一，在低速轻载的物流输送场景下完全能满足使用需求，维护更换也极为便捷，不需要专业工具就能完成拆装。

　　还有不少液压设备的活塞杆导向套也采用类似结构，只是会在内孔增加导向带槽和密封槽，本质上还是这类空心圆柱套圈的衍生结构，核心设计逻辑都是围绕配合精度、耐磨性能、安装便利性展开。做三维建模的时候，要特别注意同轴度的约束，内外圆柱面必须保证同轴，两端面要平行且垂直于轴线，倒角和圆角的尺寸要符合加工工艺要求，避免出现无法加工的锐角结构。如果是用于批量生产的套圈，建模时还要考虑加工余量的预留，比如采用棒料车削加工的话，尺寸标注要符合车削加工的工艺顺序，从装夹端开始依次标注各段尺寸，减少加工时的尺寸换算误差。
