L型双孔安装导向连接支座结构

　　在自动化输送线的物料导向分料工位、小型工装夹具的定位支撑单元、检测设备的探头安装支架场景中，这类L型弯折结构的连接支座是承担导向定位与载荷传递的核心基础零件，区别于标准角码的通用化设计，该构件针对窄空间安装场景做了结构优化，能够在有限的设备内部空间里完成垂直方向的载荷过渡与水平方向的导向限位。从实际使用场景来看，这类构件常被用在小型物料分料机构的末端，作为分料拨片的安装基座，承担拨片往复动作带来的交变载荷，同时也可作为设备外壳内部的线路导向固定座，或是小型传感器的安装支架，适配多类需要垂直面转接安装的工位需求。

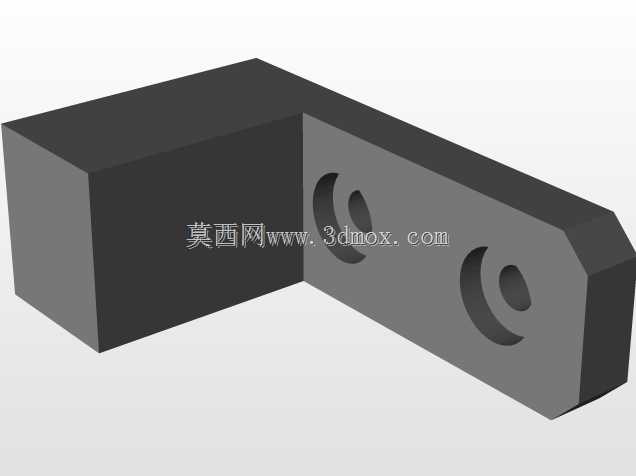

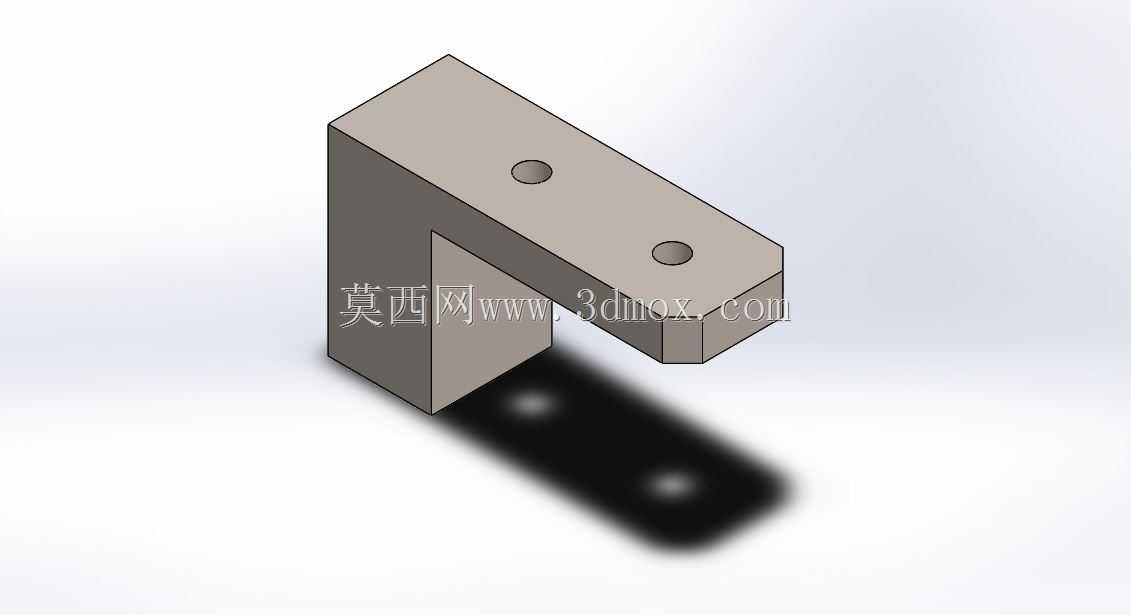

　　设计层面上，该构件采用一体化弯折的块式结构，没有额外的拼接焊缝或连接螺栓，整体刚性远高于拼接式角件，能够承受一定频率的冲击载荷而不出现连接松动。两个安装孔设置在水平伸出的翼板上，孔位间距经过匹配计算，适配常用的M4、M5规格内六角圆柱头螺钉安装，孔口做了轻微的沉孔处理，能够让螺钉头完全埋入构件表面，不会出现凸起干涉相邻运动部件的问题。垂直段的立面为平整加工面，平面度控制在合理公差范围内，能够保证与被支撑构件的贴合度，避免安装后出现倾斜偏移，影响导向或定位精度。

　　从安装边界来看，该构件的垂直段高度与水平翼板长度比例经过优化，在保证足够安装空间的前提下尽可能压缩整体体积，水平翼板的厚度经过载荷校核，在承受50N以内的垂直静载荷时不会出现明显形变，垂直段的厚度与水平翼板保持一致，整体结构的重心靠近安装基准面，安装后不会出现偏重倾覆的问题。构件的所有棱边都做了小尺寸的倒角处理，既能够去除加工产生的毛刺，避免安装过程中划伤操作人员，也能够减少应力集中，提升构件在交变载荷下的疲劳寿命。

　　实际选型应用时，需要注意该构件的安装孔中心到垂直立面的距离，这个尺寸决定了安装后构件的伸出长度，要匹配对应工位的避让需求，避免与周边的运动部件发生干涉。两个安装孔的同轴度与位置度公差控制在常用的机械安装精度范围内，不需要额外的配钻加工，直接采用标准螺钉即可完成快速安装，能够有效缩短设备的装配调试周期。在作为导向构件使用时，水平翼板的下表面同样为平整加工面，可以作为小型直线导轨的安装基准面，或是作为物料滑动的导向面，表面粗糙度满足低摩擦滑动的使用要求，不需要额外加装耐磨衬板即可适配低速轻载的滑动导向场景。

　　这类构件的结构设计没有冗余的特征，所有结构都服务于安装固定与载荷传递的核心功能，一体化的加工方式也让其制造成本控制在较低区间，适合批量应用在各类小型自动化设备、工装夹具、检测装置中，替换传统的拼接式角座，提升设备整体的结构刚性与安装可靠性。在一些空间极度受限的安装场景中，这类紧凑的L型支座还可以作为转接件，将水平安装的元器件转接固定到垂直安装面上，不需要额外设计定制复杂的转接支架，大幅降低非标设计的工作量与加工成本。
