输送线用光滑表面圆柱传动滚筒结构

　　在各类连续式物料输送场景中，滚筒作为带式输送设备的核心受力部件，其结构合理性直接决定整条输送线的运行稳定性与维护周期。这类光滑圆柱面滚筒，最常应用在轻工包装、电子组装、食品加工等行业的水平或小倾角输送线上，承担承载输送带自重、分散物料载荷、为输送带提供连续回转支撑的作用，区别于槽型托辊组的散料输送适配性，光面滚筒更适配整面平皮带的运行需求，不会对皮带背面造成局部压痕，也能避免散粒物料卡入辊面缝隙造成的皮带磨损。

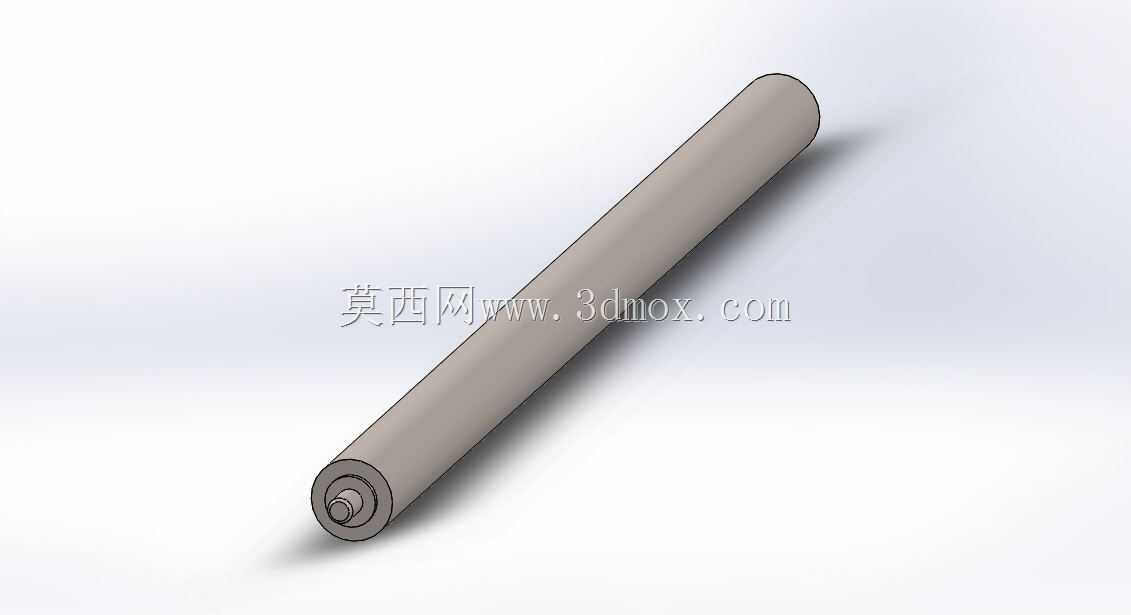

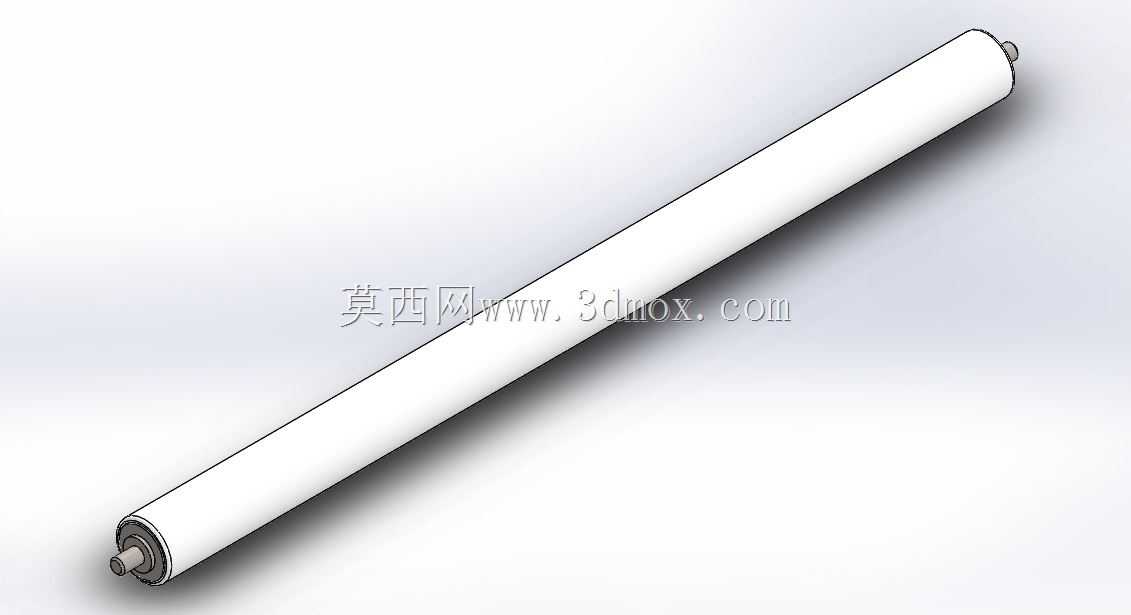

　　从结构设计逻辑来看，该滚筒采用整体式光面筒体设计，筒体两端配置压装式端轴结构，轴头伸出段为标准圆柱安装位，可直接适配带座外球面轴承的安装尺寸，安装时无需额外加工轴肩定位，依靠轴承内圈的顶丝即可完成轴向固定，能大幅降低现场安装的调试工作量。筒体表面做光滑精加工处理，表面粗糙度控制在Ra1.6以内，既可以减少与输送带背面的滑动摩擦损耗，也能避免筒体表面的毛刺、凸起刮伤皮带的织物层，延长输送带的实际使用寿命。两端轴头与筒体的连接采用过盈压装加圆周点焊的固定方式，相比传统的焊接式辐板结构，整体同轴度更容易控制，高速回转时的径向跳动量更小，运行过程中不会出现皮带跑偏、周期性抖动的问题。

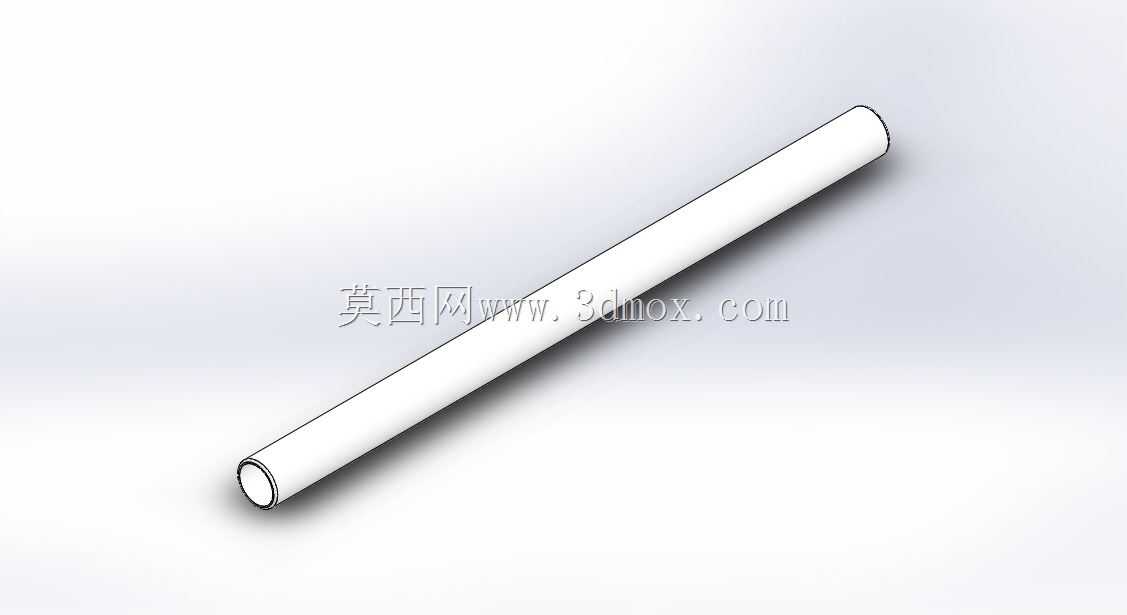

　　从安装边界与尺寸适配角度，该类滚筒的有效输送宽度可根据实际线体宽度做系列化调整，轴头伸出长度统一匹配常规铝型材输送线的侧梁安装间距，安装时只需将两端轴头卡入侧梁的可调安装槽内，调整好两侧张紧余量即可完成固定，无需额外设计定制安装支架。滚筒的筒体壁厚根据额定承载载荷做匹配选型，常规轻型输送场景下采用2mm壁厚的无缝钢管制作即可满足单段1米跨度、50kg/m线载荷的使用需求，中载场景下可将壁厚提升至3mm，避免长期受载后筒体出现弯曲变形。

　　在实际设备运行过程中，这类光面滚筒既可以作为无动力输送段的自由回转支撑，依靠物料或皮带的摩擦力带动回转，也可以在轴端加装链轮、同步带轮作为主动传动滚筒使用，将电机输出的扭矩通过摩擦力传递到输送带上，带动整条线体运行。作为主动滚筒使用时，可根据输送物料的摩擦系数需求，选择在筒体表面包胶处理，增大摩擦系数避免皮带打滑，但基础光面结构已经预留了包胶的加工余量，后期改造无需更换筒体本体。设计时需要重点控制两端轴头的同轴度公差，若同轴度偏差超过0.1mm，运行过程中会出现皮带周期性窜动，长期运行会导致皮带边缘磨损过快，同时也会增大轴承的径向载荷，缩短轴承的更换周期。另外筒体的圆柱度公差也需要严格控制，避免出现腰鼓形或锥形的筒体外形，否则会导致皮带始终向一侧跑偏，增加现场调试的难度。

　　在日常维护场景中，该结构的滚筒拆装十分便捷，只需松开轴承座的固定螺栓即可将整根滚筒从线体上拆下，两端的轴承为标准外购件，损坏后可直接更换同型号轴承，无需整体报废滚筒，能大幅降低线体的后期维护成本。相比带凸棱、带沟槽的特殊滚筒结构，光面滚筒的适用场景更广，既可以适配PVC平皮带，也可以适配PU食品级皮带、帆布皮带等多种输送带类型，不会因为辊面结构限制输送带的选型范围，在各类轻型输送线的设计中属于通用性极强的基础传动部件。
