L型直角滑动定位安装扣板结构

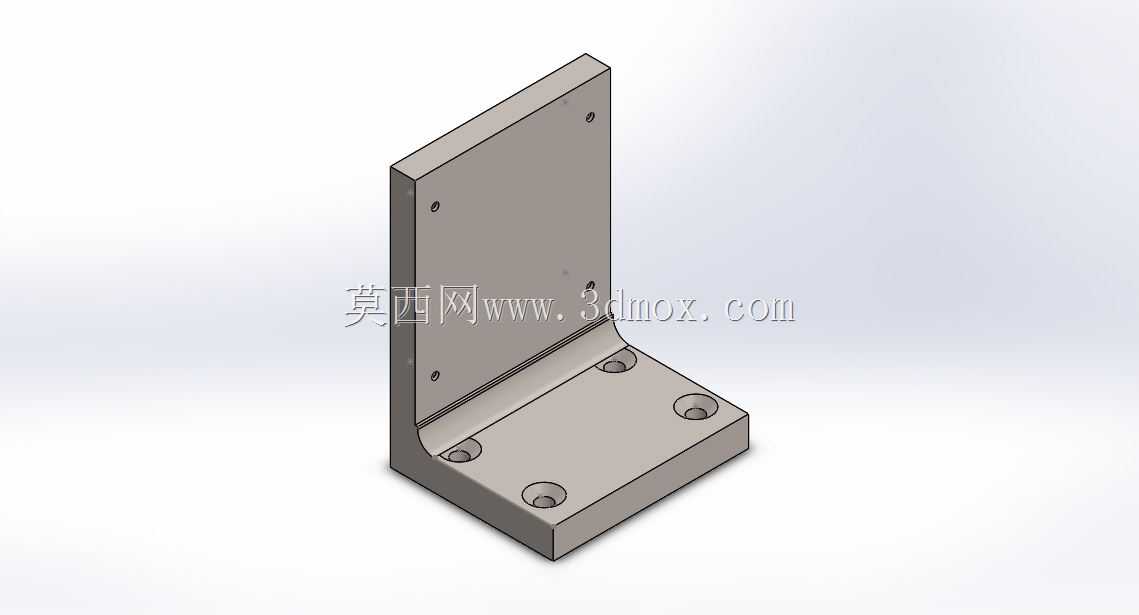

　　这类L型滑动扣板在自动化输送线、工装夹具定位、机柜内部组件安装、直线滑动副的行程限位场景中应用十分普遍，区别于普通的直角角码，它的核心作用是在垂直安装面与水平承载面之间提供可微调的滑动连接点位，不需要在安装时提前打满所有定位孔，能给装配环节留出足够的位置调整余量。从结构上看，它采用一体化折弯的L型构型，垂直立面与水平底板之间做了圆弧过渡加强，避免直角处应力集中导致长期受载后出现开裂变形，垂直立面上预留的多个沉头安装孔，用于将扣板整体固定在设备的竖向安装基准面上，孔位排布沿立面长度方向均匀分布，能保证安装后受力均匀，不会出现单点受力翘起的问题。水平底板上的四个沉头孔则是用于连接需要滑动调整的功能组件，比如输送线的侧挡条、工装的定位挡块、传感器的安装支架，这些孔的沉头深度经过设计，安装螺丝后螺丝头不会突出底板表面，不会干涉组件在底板上的滑动调整动作。设计这类构件的时候，首先要考虑的是两个安装面的平面度要求，垂直立面的安装基准面平面度公差需要控制在0.1mm以内，保证和设备安装面贴合后不会出现间隙，避免锁紧后扣板产生形变影响水平底板的水平度；水平底板的承载面平面度同样需要控制在合理范围，保证被连接的组件滑动时顺畅无卡滞。两个面之间的垂直度公差是核心尺寸要求，通常会控制在0.05mm/100mm以内，避免安装后连接的组件出现角度偏移，影响设备的运行精度。安装边界方面，这类扣板的垂直立面高度通常根据实际安装空间设定，

　　要保证立面的安装孔中心距离安装边缘有足够的安全距离，避免安装时螺丝离边缘太近导致基材开裂；水平底板的伸出长度要匹配被连接件的安装尺寸，底板上的孔位距离侧边的距离要大于螺丝直径的1.5倍，保证螺纹连接的强度足够。在实际设备装配场景中，这类扣板经常成对使用，分别布置在滑动组件的两侧，通过调整扣板在垂直安装面上的位置，就能改变滑动组件的整体高度或者前后位置，调整到位后再锁紧所有安装螺丝，相比焊接固定的支座，它的拆装调整效率更高，后期维护更换组件时不需要破坏设备的原有安装面，也不需要重新做焊接打磨和防锈处理。在受力设计上，圆弧过渡处的圆角半径通常取板材厚度的1到1.5倍，这个尺寸既能有效分散转角处的集中应力，

　　又不会因为圆角过大占用过多的安装空间，影响周边其他组件的布置。板材厚度的选择要根据实际承载需求确定，常规轻载场景下选用3到5mm厚度的冷轧钢板即可满足强度要求，表面做发黑或者镀锌防锈处理，适应车间多粉尘、少量油污的工作环境；如果是有耐腐蚀要求的场景，也可以选用不锈钢板材加工，不需要额外做表面处理就能在潮湿或者有弱腐蚀的环境下长期使用。在三维建模过程中，这类构件需要重点关注沉头孔的尺寸匹配，不同规格的沉头螺丝对应的沉头孔径和深度要符合对应标准，避免实际加工后螺丝无法沉平，突出表面影响装配；转角处的加强圆角要做等半径处理，和两个安装面之间做相切过渡，不要出现尖锐的棱角，既避免加工时应力集中，也能防止装配时划伤操作人员。另外，

　　所有安装孔的孔边都要做去毛刺处理，建模时可以在孔边添加微小的倒角特征，对应实际加工的去毛刺工序，保证零件加工完成后没有锋利的边缘。这类扣板在直线导轨的辅助定位、防护门的滑动限位、料道的高度调整环节也有大量应用，它的结构简单，加工难度低，只需要通过激光切割下料、折弯、钻孔、表面处理几个工序就能完成加工，成本低廉，同时具备足够的连接强度和调整灵活性，是小型机械结构、自动化设备中非常常用的一类连接固定构件。在选型使用时，需要根据被连接件的重量计算扣板的承载能力，确保垂直立面的安装螺丝数量足够，水平底板的连接螺丝能承受对应的剪切力，避免长期受载后出现螺丝断裂或者扣板变形的问题；如果需要承受较大的冲击载荷，还可以在转角处增加焊接加强筋，进一步提升构件的整体刚性，不过增加加强筋后会占用一定的空间，需要在设计阶段提前预留出加强筋的安装位置，避免和周边组件产生干涉。
