设备安装用折弯式限位防护挡板

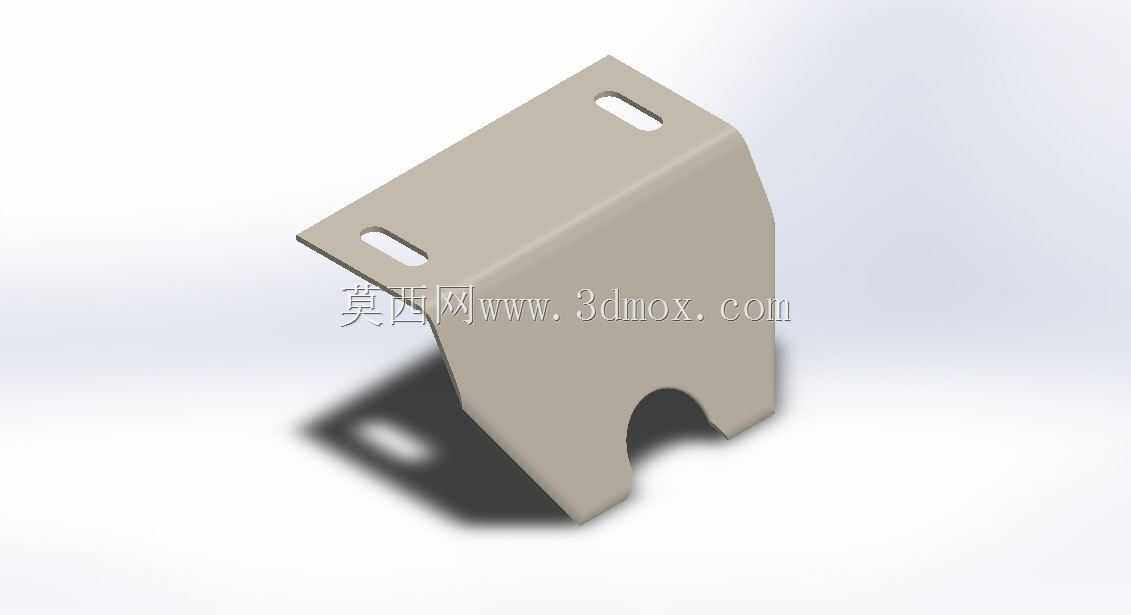

　　在各类轻工输送设备、小型自动化装配工位以及传感器安装支架的配套结构中，这类折弯挡板是十分常见的配套结构件，日常工况里它主要承担两个核心作用：一是对工位上移动的工件做行程末端的硬限位，避免工件超出行程范围掉落或者碰撞到其他精密部件，二是对安装位旁的传感元件、接线端头做物理遮挡，防止生产过程中产生的切屑、灰尘或者工件剐蹭损伤敏感元件。从结构设计逻辑来看，这个零件采用单块钣金折弯成型的方案，没有额外的焊接拼接结构，一方面能减少加工工序，降低批量生产的成本，另一方面整体折弯的结构刚性更好，长期受工件碰撞也不会出现焊缝开裂的问题。零件主体的折弯角度做了小幅的钝角处理，而非直角折弯，主要是考虑到安装时如果相邻安装面存在小的装配公差，

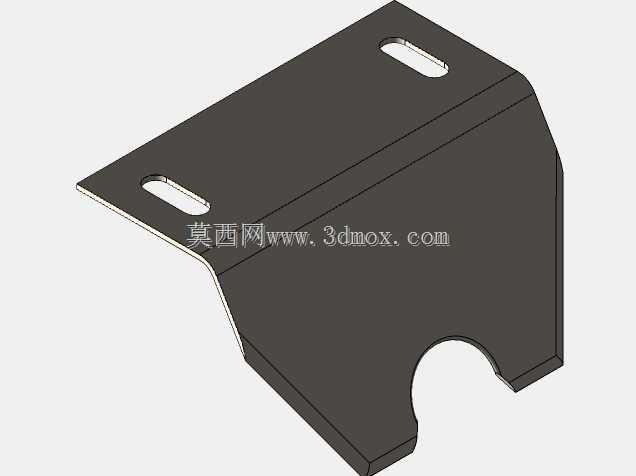

　　钝角折弯的结构能有微小的形变余量，不会因为强行锁附螺丝导致零件出现应力变形。零件上部的两个安装腰型孔是设计里的关键细节，腰型孔的长度方向预留了足够的调节余量，现场安装时不需要完全精准的定位打孔，可以根据实际的限位位置前后微调挡板的安装位置，适配不同尺寸工件的限位需求，同时腰型孔的孔边做了去毛刺处理，避免安装时刮伤固定螺丝的镀层，也能减少应力集中导致的孔位开裂问题。零件下部的U型开口是专门为避让穿过安装面的杆件、线缆或者传感器探头设计的，安装时不需要额外拆除相邻的部件，直接从侧边卡入到位即可，大幅提升现场装配的效率，开口的边缘做了小圆弧过渡，不会剐蹭穿过的线缆外皮或者杆件表面。从安装边界来看，

　　这个挡板的安装面贴合尺寸适配常规的40系列铝型材安装面，两个腰型孔的孔距匹配铝型材的标准槽距，不需要额外做转接板就可以直接锁附在型材上，零件整体的外伸长度控制在合理范围，既保证足够的遮挡和限位面积，又不会过多占用工位的操作空间，不会影响操作人员的上下料动作。设计时还对零件的棱边做了统一的倒钝处理，所有外露的锐边都打磨成R0.5左右的小圆角，避免安装和维护过程中划伤操作人员，零件的折弯圆角半径匹配钣金材料的厚度，折弯处不会出现材料开裂或者褶皱的问题，批量加工时良率更高。在实际使用场景中，这类挡板常被用在皮带输送机的末端，挡住输送过来的小型工件，配合光电传感器完成工件的到位检测，也会用在小型装配设备的气缸行程末端，作为气缸伸出的硬限位，

　　吸收气缸动作的末端冲击力，因为是钣金一体成型结构，承受反复冲击的稳定性比塑料件好很多，长期使用也不会出现脆裂的问题。另外在一些有少量切削液飞溅的机加工辅助工位，这个挡板也可以安装在传感器前方，挡住飞溅的切削液和铝屑，避免切削液渗入传感器接线端导致短路故障，倾斜的折弯面还能让落到挡板上的切屑和液体顺着斜面滑落，不会堆积在挡板表面影响防护效果。
