L型传感器安装固定折弯支架

　　在工业自动化检测工位、生产线传感监测布局中，传感器的安装固定精度直接决定检测数据的可靠性，这类L型折弯支架是传感单元部署时最常用的支撑载体之一。日常做设备改造或者新线体搭建时，经常会遇到传感器安装面与被测面存在垂直方向落差的场景，比如流水线侧边的光电传感器需要对准输送面上方的工件，或者设备机架侧壁需要伸出安装接近开关检测运动部件位置，这时候一体式折弯的支架就比分体拼接的安装座更具稳定性，不会因为长期受设备运行振动出现连接松动、检测位偏移的问题。

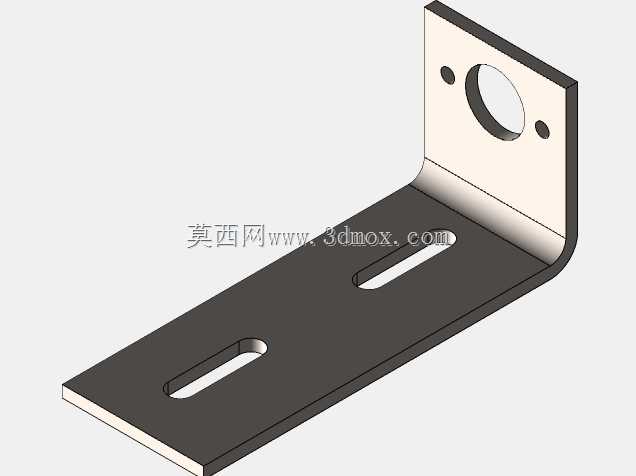

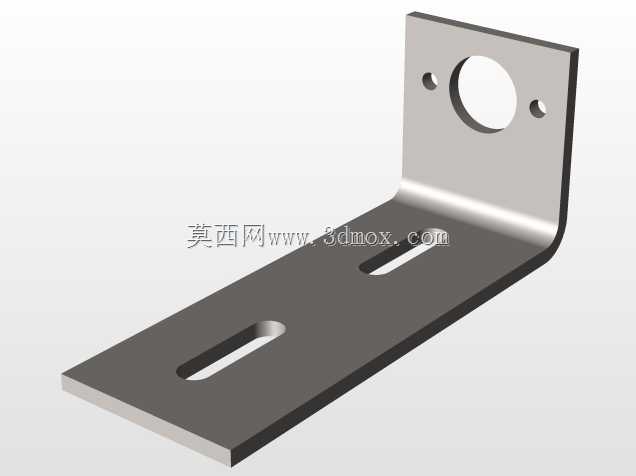

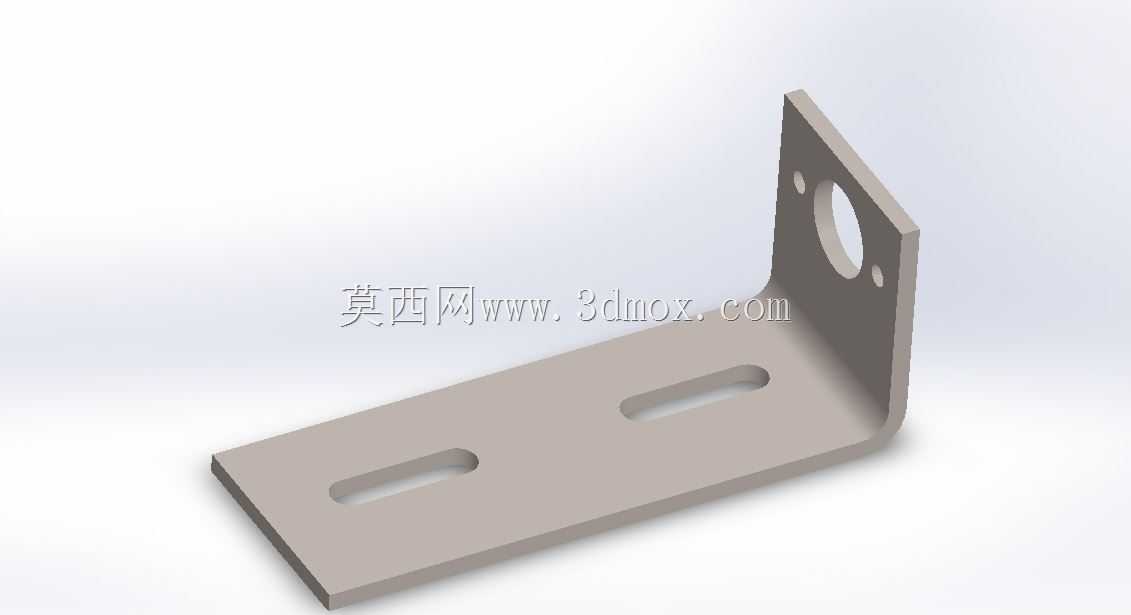

　　从结构设计逻辑来看，这款支架采用单折边90度成型结构，两个安装面分工明确：垂直折边面上开设了大直径中心通孔与两侧对称的小孔，中心孔主要用于传感器本体的穿装固定，可容纳带螺纹圆柱外壳的传感器直接穿过，两侧小孔则可以配合锁紧螺母或者顶丝，对穿入的传感器进行周向定位，避免传感器在长期受振后出现转动、轴向窜动的问题，保证检测端的朝向始终对准被测目标。水平安装面上开设了两条平行的长条形腰型孔，这一设计是现场安装调试时的核心实用点，腰型孔预留了足够的调节余量，安装时不需要一次性精准定位孔位，可以先将支架通过螺栓预紧在安装基准面上，沿着腰型孔的长度方向微调支架的伸出距离，待传感器检测距离、检测位置完全匹配工艺要求后，再将连接螺栓完全锁紧，大幅降低现场安装的对位难度，也方便后期设备维护时调整传感器位置，不需要重新在安装面上钻孔攻丝。

　　从安装边界维度考量，这类支架的水平安装面宽度与垂直折边高度的比例经过了受力优化，当传感器安装在垂直折边上时，整体重心落在水平安装面的支撑范围内，不会因为重心外伸导致支架受载后出现折弯变形。支架的板材厚度选择兼顾了刚性与轻量化需求，既不会因为板材过薄导致受振后产生形变抖动，影响传感器检测精度，也不会因为板材过厚增加不必要的重量与材料成本，适配常规工业场景下大部分M12、M18规格的圆柱型传感器安装需求。在实际应用中，这类支架除了用于光电、接近类工业传感器的固定，也可用于小型视觉相机、检测探头的临时安装支撑，腰型孔的调节范围可以覆盖多数工位的位置微调需求，垂直折边的安装孔位也可以根据不同传感器的安装尺寸做适配性修改，属于通用性较强的安装支撑类零件。

　　做这类钣金支架的三维建模时，需要重点关注折弯处的内R角与板材厚度的匹配关系，避免折弯时出现开裂或者回弹超差的问题，同时腰型孔的边缘距离折弯线需要预留足够的安全距离，防止折弯加工时孔位出现拉扯变形。两个安装面的平面度公差需要控制在合理范围内，保证安装后传感器的轴线与水平安装面的垂直度符合检测要求，避免因为安装面倾斜导致传感器检测角度出现偏差。在表面处理上，这类支架一般采用镀锌或者喷塑处理，提升车间环境下的防锈耐腐蚀能力，适配多数工业现场的使用环境，不需要额外做特殊的表面防护即可长期使用。
