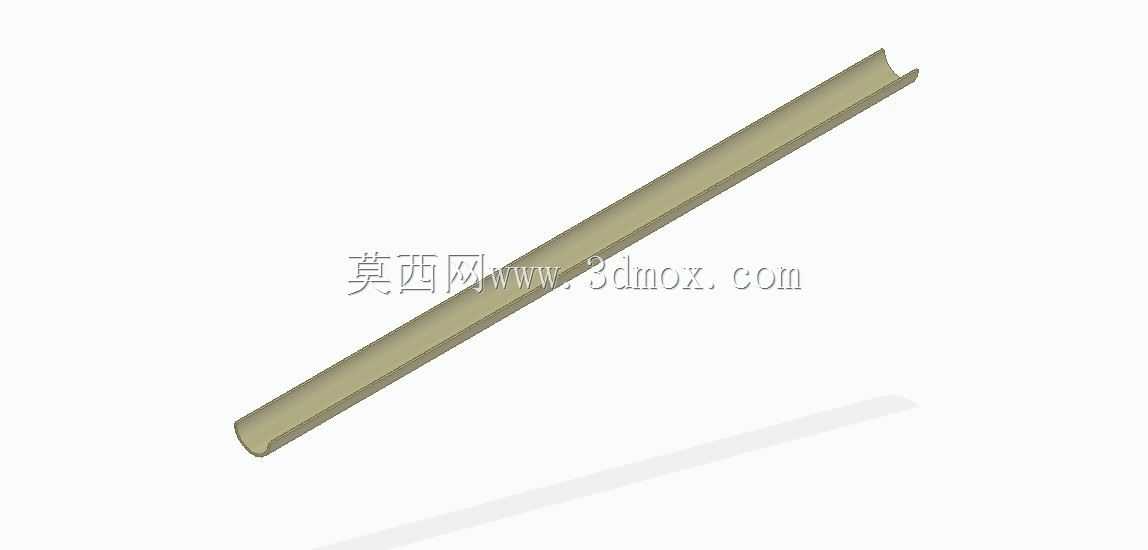

带圆弧槽长条形金属型材结构件

　　这类带单侧圆弧凹槽的长条形金属构件，在轻工输送、物料导向、小型设备防护栏搭建场景中应用十分广泛，日常做非标设备改造时经常会用到这类截面的型材，它不像标准铝型材有统一的槽口规格，圆弧槽的设计刚好可以适配圆柱形杆件的滑动导向，也能作为圆管线缆的铺设承托槽，避免圆形部件在安装后出现径向转动或移位的问题。从结构设计逻辑来看，这类构件的主体采用等截面拉伸成型工艺，整体长度方向截面保持一致，生产时可以根据实际安装需求裁切对应长度，不需要额外做复杂的二次成型加工。构件的圆弧槽曲率经过匹配设计，刚好能贴合常用直径的圆杆外圆，槽口边缘做了微小的圆角过渡，既可以避免安装时划伤操作人员，也能减少滑动配合时的接触应力集中，防止长期摩擦出现槽口崩边的问题。

　　构件的背部是平整的安装基准面，安装时可以直接贴附在设备机架的安装平面上，通过侧面的顶丝或者背部的沉头孔完成固定，不需要额外加工定位台阶，能大幅降低现场安装的调整工作量。在实际选型使用时，需要重点关注构件的总长度与安装空间的匹配度，这类构件的安装边界要求预留的空间略大于构件本身的截面尺寸，槽口一侧需要预留至少三分之一槽深的操作空间，方便放入配套的圆杆或者线缆，同时要注意安装平面的平面度误差不能超过每米0.2毫米，否则长尺寸安装时会出现构件翘曲，导致槽内配合的杆件滑动卡滞。从功能特性上来说，这类构件既可以作为直线滑动的导向支座，搭配对应直径的光轴实现短行程的直线往复运动导向，也可以作为线缆、细输气管的走线槽，将圆形管线嵌在槽内，

　　配合卡扣就能完成管线固定，相比开放式的走线槽，圆弧槽的包裹性更好，管线不容易从槽内脱出，在有轻微振动的设备上使用时可靠性更高。设计这类构件的三维模型时，首先要确定圆弧槽的曲率半径与槽深比例，槽深一般设置为配套圆杆直径的三分之一，既保证足够的包裹限位能力，也不会因为槽过深导致杆件装入困难；其次要控制构件主体的壁厚，壁厚保持均匀，避免拉伸成型时出现壁厚不均导致的变形，构件两端的端面要做垂直于长度方向的平切处理，需要拼接使用时可以直接对接，不需要额外修磨端面。在做装配验证时，要重点检查圆弧槽与配套圆杆的配合间隙，滑动导向使用时间隙控制在0.1到0.3毫米之间，兼顾滑动顺畅度与导向精度，如果是作为走线槽使用，间隙可以适当放大，

　　方便不同直径的管线嵌入。这类构件在小型包装设备的导杆机构、工作台面的挡边、设备内部的线缆排布支架上都能见到，相比角铁、平板类的通用型材，它的圆弧槽结构省去了额外加工弧形定位面的工序，能直接满足圆形部件的安装定位需求，降低整体的加工成本与装配周期。
