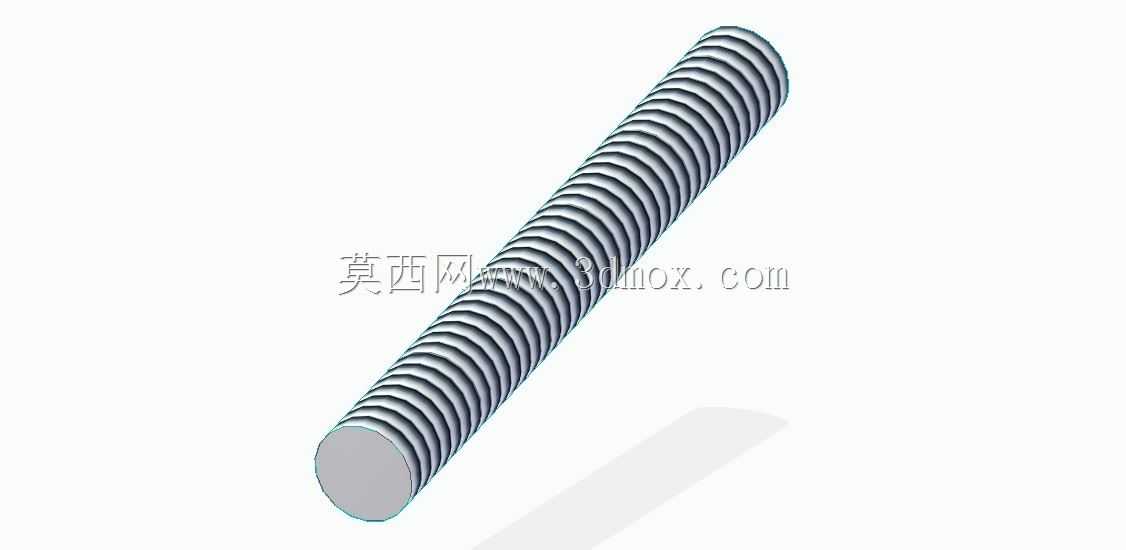

全牙外螺纹传动连接杆结构设计

　　在各类机械传动、工装夹具搭建、输送线调整机构、模具顶出结构以及设备安装固定场景中，全牙螺纹杆是应用覆盖度极高的基础构件，不同于局部设置螺纹的螺栓类零件，这类杆件通体加工连续外螺纹，可在杆长任意位置实现螺母、调节块、锁紧件的位置固定，适配不同安装间距下的连接与传动需求。从实际工程应用来看，这类杆件常作为直线传动的核心承载件，在小型滑台进给、工装定位高度调节、张紧机构行程调整场景中，配合铜螺母或者带内螺纹的滑块，将旋转运动转化为直线往复运动，相比光杆搭配锁紧套的结构，螺纹配合的调节精度更高，调整后可通过双螺母对顶实现可靠锁止，不会出现受载后滑移移位的问题。在紧固件应用场景下，通长螺纹的设计可以适配不同厚度的被连接件，

　　不需要提前核算螺纹旋合长度，在设备现场改造、临时工装搭建时，可根据实际安装长度现场裁切，裁切后重新修整端部倒角即可正常装配，适配性远高于定长螺栓。设计这类杆件时，首先要明确使用场景的载荷类型，如果是用于传动承载，需要根据轴向负载核算螺纹的牙型强度，优先选用梯形牙型，牙侧角度更小，传动效率更高，耐磨性能更好，长期往复运行下的磨损量更低；如果是用于紧固连接场景，可选用普通三角牙型，牙型角大，自锁性能更好，配合标准螺母即可实现可靠锁紧。建模过程中需要注意螺纹收尾结构的处理，实际加工中螺纹不可能在杆件端部直接截止，需要预留合理的退刀槽长度，退刀槽的直径要略小于螺纹小径，避免车削螺纹时刀具碰撞杆身，同时端部要加工导向倒角，方便螺母旋入，

　　也能避免安装时螺纹端部划伤操作人员或者装配面。从安装边界来看，这类杆件的光杆部分同轴度要控制在合理公差范围内，作为传动件使用时，两端的支撑轴颈要和螺纹中径保持同轴，否则运行过程中会出现卡滞、跳动，加剧螺纹副磨损；如果是作为拉紧、连接杆使用，杆身的直线度公差要根据安装长度合理设定，长径比超过20的杆件要适当提高直线度要求，避免装配后出现弯曲变形，导致螺纹旋合不畅。日常选型时，除了核算强度，还要考虑使用环境的腐蚀情况，普通工况下选用45号钢调质处理即可满足强度要求，在潮湿、有腐蚀介质的场景中，需要选用不锈钢材质或者做表面镀锌、发黑处理，提升杆件的防锈能力。另外螺纹的加工精度要和配合件匹配，传动用螺纹需要选用中等以上精度等级，

　　减小配合间隙，提升传动的位置精度，紧固用螺纹选用一般精度等级即可，兼顾加工成本与使用需求。在装配环节，传动用的螺纹杆两端要配置径向支撑轴承，承受径向载荷的同时避免杆身受弯，锁紧时要注意双螺母的锁紧顺序，先将承载侧螺母旋至指定位置，再旋入锁紧螺母对顶，避免运行过程中螺母松动导致位置偏移。很多现场调试的问题都出在螺纹配合的润滑上，传动用螺纹副要定期涂抹润滑脂，减少牙面磨损，尤其是在重载、高频往复运行的场景下，缺油会导致牙面快速磨损，出现传动间隙变大、定位精度下降的问题，严重时还会出现牙型变形、卡滞停机的情况。
