标准型定位销配套限位固定基座结构

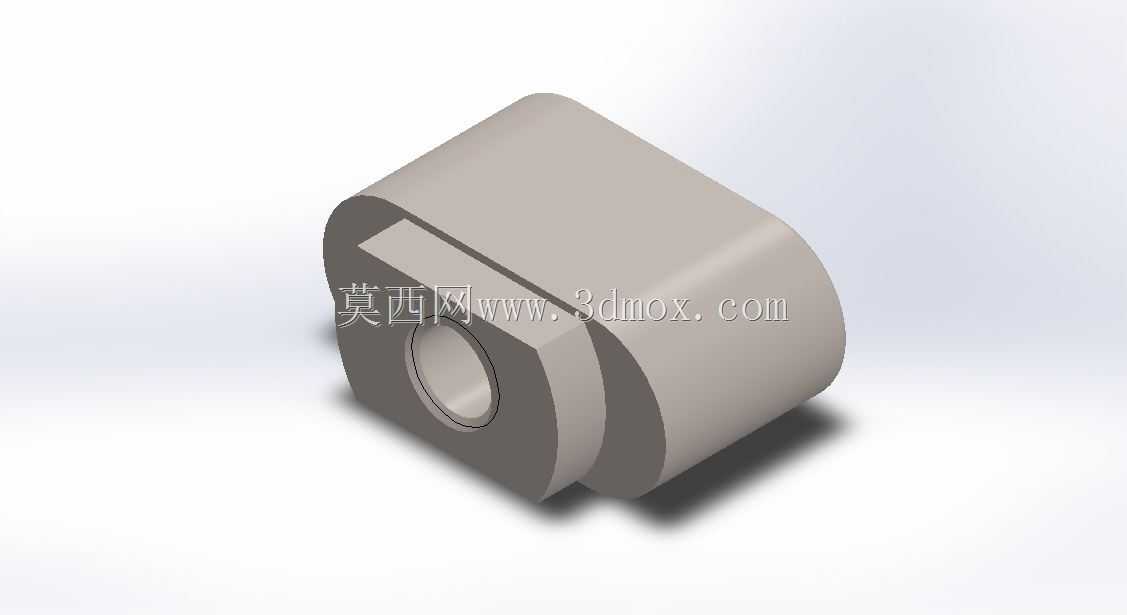

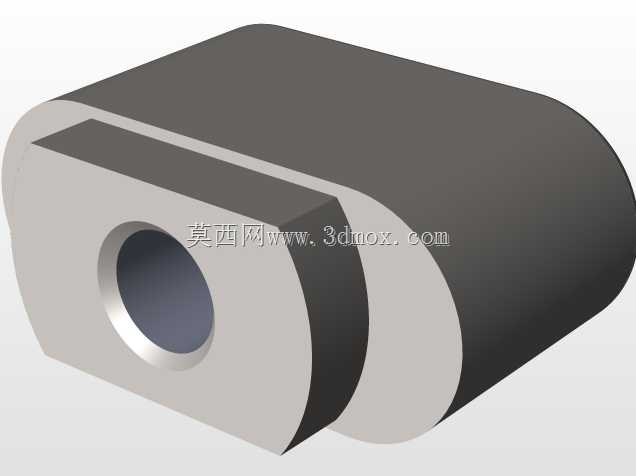

　　在工装夹具设计、自动化生产线工位定位、精密模具装配等场景里，定位组件的重复定位精度直接决定了整线的装配良率与生产节拍，这款定位销配套的固定基座，是整套定位系统里承担载荷传递、位置基准保持的核心承载件。不同于直接过盈压装在安装板上的光面定位销，这款带基座的定位结构，首先解决了频繁拆装工位后定位销磨损无法快速更换的痛点——基座本身通过侧边的切边平面完成周向防转，中心的通孔用于压装标准规格的定位销，当定位销长期受工件插拔磨损出现间隙超差时，仅需冲出旧销更换同规格新销即可，无需重新加工安装板的基准孔，能大幅降低产线维护的停机时间。从实际装配边界来看，基座的半圆柱外形是适配安装板的沉孔设计做的优化，

　　圆柱段外径与安装板沉孔采用H7/h6的小间隙配合，保证基座装入后不会出现径向窜动，侧边的平直切面与沉孔对应的防转平面贴合，能承受工件插拔时产生的周向扭矩，避免基座在沉孔内跟转导致定位基准偏移。中心的定位销安装孔采用H6公差带设计，与标准定位销的外径过盈配合量控制在0.01-0.02mm之间，既保证压装后销子不会松脱，又不会因为过盈量过大导致销子装配后出现弯曲变形。很多新手结构设计人员在做定位结构时，容易忽略定位件的受力方向，这款基座的厚度设计是经过载荷校核的：当工件沿销子轴向插拔时，基座的端面承受销子传递的轴向冲击力，厚度尺寸保证在频繁冲击下不会出现端面塌陷；当工件受侧向力偏移时，基座与安装板沉孔的接触面积足够大，

　　能将侧向载荷均匀分散到安装板上，避免局部应力集中导致安装板孔位变形。在汽车焊装工位的应用场景里，这类带基座的定位销常用于车身覆盖件的粗定位工位，因为覆盖件的定位孔在冲压时会存在一定的位置公差，基座的安装位置可以在装配时通过调整垫片做微量偏移补偿，补偿完成后通过侧边的紧固螺钉锁死，相比一体式定位销，调整灵活性要高很多。在精密装配工装的设计中，这类结构还可以配合压缩弹簧使用，做成伸缩式定位销，基座的内孔台阶可以作为弹簧的限位端面，省去了额外加工弹簧座的工序，零件的集成度更高。从建模逻辑来看，这个零件的特征构建完全遵循机械加工的工艺顺序：首先拉伸生成半圆柱的主体轮廓，再铣削侧边的防转平面，之后镗削中心的定位销安装孔，最后对所有锐边做0.

　　2mm的倒角处理，避免装配时割手或者刮伤工件表面。需要注意的是，基座下端面与安装板沉孔的贴合面平面度要求控制在0.005mm以内，如果平面度超差，锁紧紧固螺钉后基座会出现倾斜，直接导致上端的定位销垂直度超差，最终出现工件装夹卡滞、定位不准的问题。在3C产品的组装工装里，这类小型定位基座的应用也十分广泛，因为3C产品的零件尺寸小，定位精度要求高，采用分体式的基座加销子的结构，能在狭小的安装空间内实现稳定的定位功能，同时不会因为销子磨损导致整个工装报废，综合使用成本远低于一体式定位结构。很多设计人员在选型时会忽略基座的材质匹配，常规工况下采用45号钢调质处理即可满足使用要求，在频繁插拔的高磨损工位，可以将基座更换为40Cr材质做淬火处理，表面硬度达到HRC45-50，能将使用寿命提升3倍以上；如果是在有腐蚀的工况下使用，还可以采用不锈钢材质加工，避免生锈导致销子无法拆卸更换。
