工业设备用长条型PL面夹定位构件

　　在非标自动化生产线、工装夹具治具以及精密机床的辅助定位场景中，这类长条型PL面夹是实现工件基准面快速贴合、夹紧定位的核心基础构件，区别于常规的点式压块，其长条形的本体结构能够覆盖更长的工件贴合边，避免薄壁件、长条型材件在夹紧过程中出现局部翘曲、基准偏移的问题，在钣金加工工位、型材组装工位以及模具合模辅助定位环节都有广泛的适配空间。从实际使用的功能逻辑来看，这类面夹的核心作用是为两个对接的PL面提供均匀的压紧力，保证对接面的平面度公差控制在装配要求范围内，相比传统的螺栓直接锁紧方式，面夹的压紧接触面经过精加工处理，不会在工件表面留下压痕，同时能够分散锁紧应力，避免脆性材质工件在夹紧时出现崩边、开裂的问题。在结构设计层面，

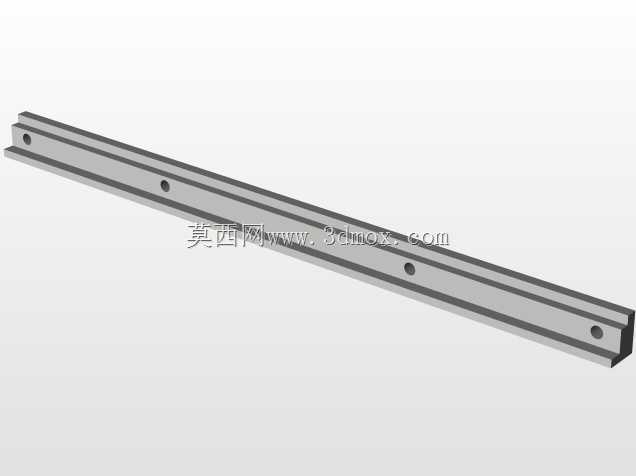

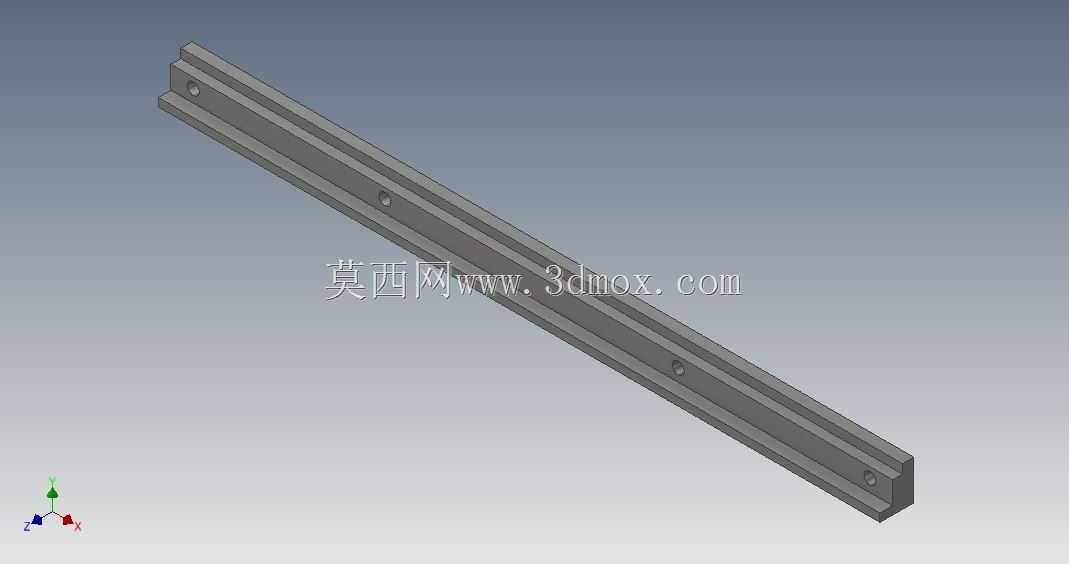

　　该构件采用等截面长条式布局，本体上沿长度方向等距分布安装沉孔，安装孔的位置经过受力仿真校核，相邻孔位的间距匹配常规工业铝型材、钢板安装面的孔距标准，能够直接适配市面上主流的型材框架、工装基板的安装接口，不需要额外加工转接板即可完成固定。本体的截面采用对称式设计，两个夹紧工作面的平行度公差控制在0.02mm以内，表面经过磨削处理，粗糙度达到Ra1.6级别，保证与工件PL面贴合时没有间隙，避免定位时出现虚位。安装边界方面，构件的整体厚度控制在适配常规工装的紧凑尺寸范围内，安装时沉孔的深度能够完全容纳内六角螺栓的头部，不会出现螺栓头突出构件表面的情况，避免在工件移动、上下料过程中发生干涉，构件的两端做了小尺寸倒角处理，既能够去除加工毛刺，

　　也能在安装时起到导向作用，方便快速对齐安装孔位。在实际选型适配时，这类面夹可以根据待夹紧工件的边长选择对应长度的规格，长尺寸规格可以多件拼接使用，拼接时相邻面夹的对接端面经过精加工，拼接后整体工作面的平面度不会出现阶差，能够满足大尺寸工件的整边夹紧需求。不同于定制化的专用夹具，这类标准化的面夹构件可以批量预制，在设备组装、工装调试时能够直接取用，大幅缩短工装的设计和制造周期，同时在后期维护更换时也不需要重新测绘加工，直接替换同规格构件即可快速恢复设备精度。从受力特性来看，构件本体采用高强度合金钢材质，经过调质处理后具备足够的刚性，在常规的螺栓锁紧扭矩下不会发生弯曲变形，长期反复使用也不会出现应力松弛导致的夹紧力下降问题，

　　工作面的硬化处理能够提升耐磨性能，避免长期与工件摩擦出现表面凹坑、划痕，影响定位精度。在生产线的实际应用中，这类面夹常配合快速夹钳、锁紧螺栓使用，在工件完成初定位后，通过面夹将工件的基准PL面压紧在工装定位面上，为后续的加工、组装、检测工序提供稳定的定位基准，尤其是在需要保证对接面密封性的装配场景中，均匀的压紧力能够让密封件受力一致，避免出现局部泄漏的问题。设计过程中需要重点关注安装孔的位置度公差，如果孔位偏差过大，安装时会强行拉扯构件导致本体变形，反而影响工作面的平面度，因此孔位加工采用数控钻铣一次成型，保证每个孔的位置偏差控制在0.05mm以内，同时沉孔的同轴度也做了严格控制，避免螺栓锁紧时出现偏载。另外，构件的非工作面做了发黑防锈处理，能够适应车间内的潮湿、多切削液的工作环境，不会轻易生锈卡滞，延长构件的实际使用寿命。
