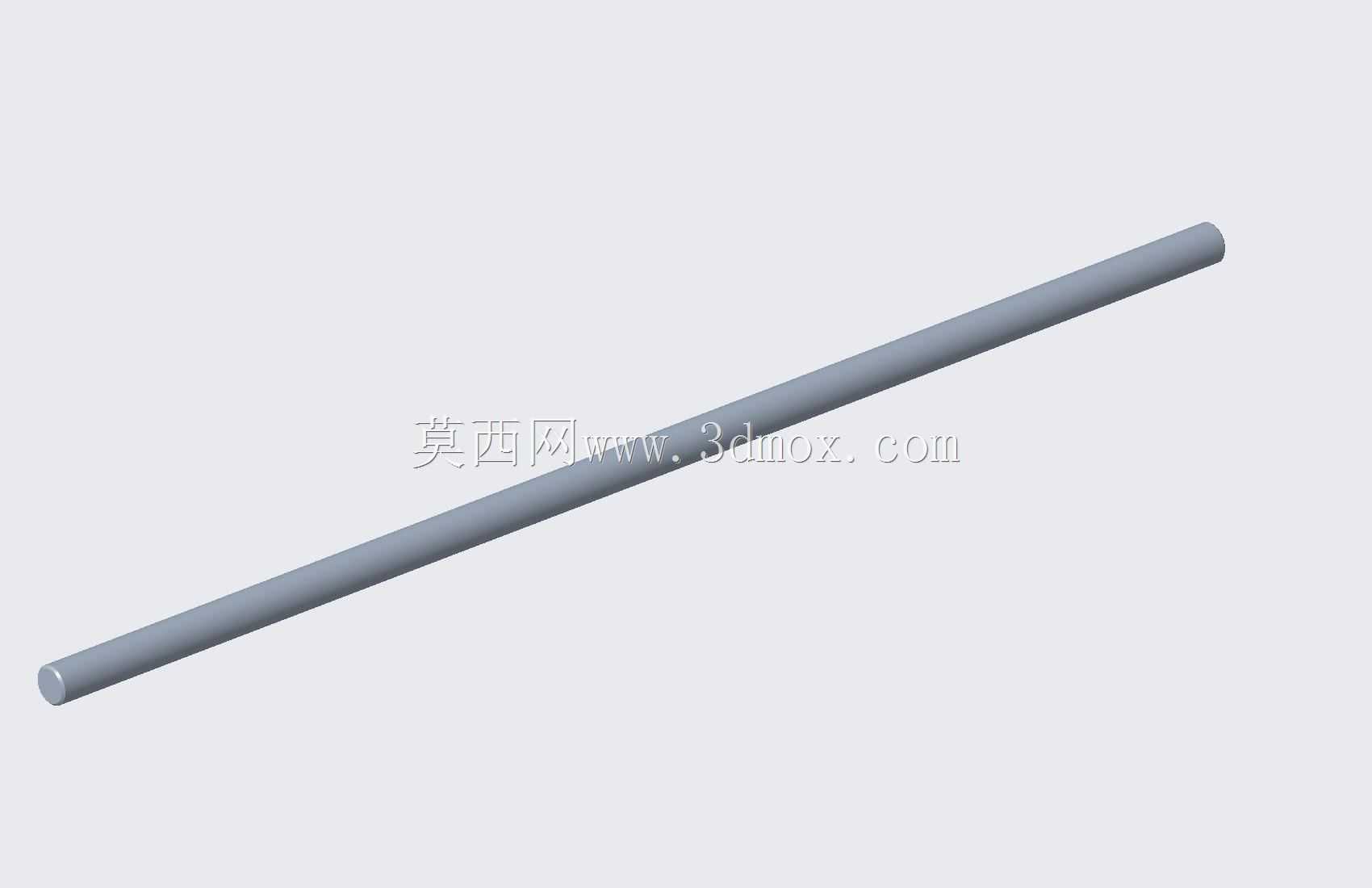

等直径光轴传动支撑构件三维结构

　　在各类机械传动系统里，这类等直径光轴的应用场景覆盖范围极广，从轻型输送设备的辊筒支撑，到小型工装夹具的导向杆件，再到精密检测设备的滑动导向轴，都能见到这类构件的身影。不同于带台阶的阶梯轴，这款光轴整段直径保持一致，没有轴肩带来的截面突变，在承受交变弯曲载荷的时候，应力分布会更加均匀，不会在台阶位置出现明显的应力集中点，对于需要长期连续运转的轻载传动场景来说，这种结构能有效降低疲劳断裂的风险。

　　从实际用途来看，这款轴件既可以作为动力传递的中间构件，配合轴套、联轴器将电机输出的扭矩传递到末端执行件，也可以作为滑动支撑的导向件，搭配直线轴承实现工作台、滑块的往复直线运动，部分工况下还能作为定位构件，穿过工件的定位孔实现工装的快速装夹定位。设计这类光轴的时候，首先要确认的是安装边界的尺寸限制，两端的安装孔位同轴度需要控制在合理范围内，避免安装后出现别卡的问题，轴的长度需要根据两端支撑座的间距预留合适的窜动间隙，不能完全顶死在支撑座端面上，否则热胀冷缩的时候会产生额外的轴向应力。

　　外形上整轴采用光滑圆柱面设计，表面没有键槽、螺纹孔这类额外的加工特征，加工工艺性更好，普通外圆磨床就能完成整段的精加工，表面粗糙度可以根据使用场景调整，如果是作为滑动导向使用，表面粗糙度需要达到Ra0.8以下，降低滑动过程中的摩擦阻力，如果是作为静支撑使用，粗糙度要求可以适当放宽。轴径的选择需要结合承受的载荷大小计算，既要满足扭转强度要求，也要满足弯曲刚度要求，尤其是长径比较大的使用场景，需要校核轴的扰度，避免运转过程中出现过大的振动。

　　安装的时候，两端通常采用铜套或者滚动轴承作为支撑，因为没有轴肩定位，轴向固定可以采用轴端挡圈或者顶丝的方式，装拆过程比阶梯轴更加便捷，不需要考虑不同轴段和轴承、传动件的配合公差匹配问题，整轴统一的公差带可以适配同规格的标准支撑件，降低备件采购的成本。在输送线场景下使用时，这类光轴可以直接作为辊筒的内轴，辊筒套在轴上自由转动，两端固定在输送线的侧架上，结构简单维护方便，即使出现磨损也可以快速整轴更换，不需要拆解复杂的轴上零件。在工装夹具场景下，光轴表面可以加装滑套，带动夹具的压紧块实现直线运动，整轴的圆柱度误差直接影响滑动的顺畅度，设计时需要严格控制圆柱度公差，避免出现滑动卡滞的问题。

　　不同于异形轴或者曲轴，这类光轴的受力形式相对简单，主要承受径向的弯曲载荷和周向的扭转载荷，材料选择上根据载荷等级可以选用45号钢调质处理，或者选用轴承钢做淬火处理，表面硬度提升后耐磨性能会更好，适合高频往复滑动的工况。设计建模的时候，只需要通过拉伸特征就能完成主体结构，不需要额外的切除或者附加特征，建模效率很高，但是需要注意两端的倒角处理，避免安装的时候锐边划伤轴承内圈或者操作人员，倒角尺寸通常取0.5到1毫米，根据轴径大小适当调整。

　　在实际设备装配过程中，这类光轴的通用性很强，同一直径规格的轴件可以在不同设备的相近工况下互换使用，不需要单独定制特殊结构，对于设备运维来说可以减少备件的库存种类，降低维护成本。需要注意的是，如果是作为传动扭矩使用的场景，虽然光轴本身没有键槽，但是可以通过抱紧式联轴器实现和传动轮的连接，依靠抱紧力传递扭矩，不需要在轴上加工键槽，进一步保证了轴的截面完整性，提升了轴的整体强度。
