五针冲孔规凝胶细胞界面组件结构

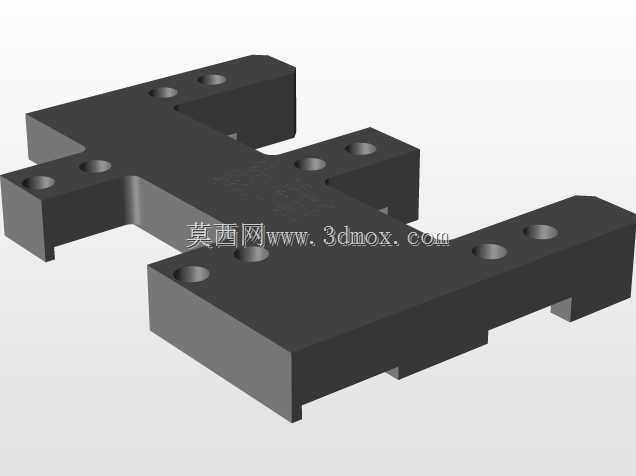

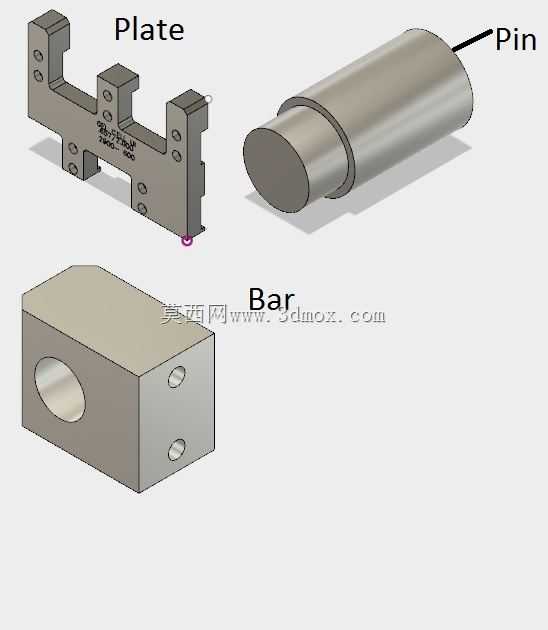

　　这套组件面向生物实验凝胶制备环节的冲孔作业需求开发，核心作用是在凝胶基质上完成高精度等距针孔成型，为后续细胞接种、界面观测实验提供标准化的孔位载体，避免手工冲孔带来的孔位偏移、孔径不均、凝胶破损等问题，适配生命科学实验室常规凝胶样本制备的工位操作需求。整套结构拆分为三个核心功能零件，分别承担定位基准、冲孔执行、连接锁紧的作用，拆分式设计既方便加工阶段的精度管控，也便于实验后拆分清洁，避免凝胶残留滋生杂菌影响后续实验结果。其中板类零件作为整套结构的安装基准，两侧伸出的支脚开设有多组安装孔，可直接固定在实验操作台的对应工位上，板体中部的凸台结构加工有五个等距排布的针位安装孔，孔位同轴度公差控制在0.02mm以内，

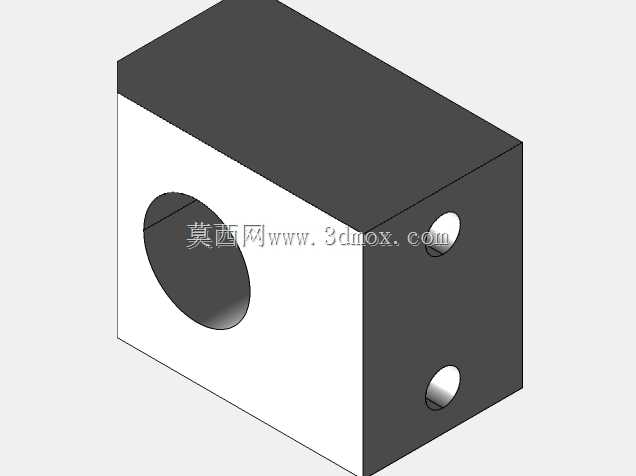

　　保证冲孔针安装后垂直于凝胶放置平面，不会出现冲孔倾斜导致的孔道变形。板体上的安装孔位做了沉头处理，锁紧后螺钉头不会突出基准平面，避免放置凝胶样本时出现平面度误差，板体边缘做了R0.5的圆角处理，减少实验操作过程中尖锐边角划伤操作人员的风险。销类零件为冲孔执行件，圆柱主体的外径与凝胶所需冲孔孔径匹配，端部做了小角度锥面导向，刺入凝胶时可以缓慢排开凝胶基质，不会出现凝胶被戳破、基质粘连在针体上的问题，销体中部的凸台结构用于轴向定位，安装时抵靠在板类零件的针位孔台阶面上，保证所有冲孔针的伸出长度一致，冲孔深度统一，不会出现深浅不一的孔道影响细胞接种的均匀性。块类零件为冲孔行程的限位与连接结构，块体上的横向通孔用于穿装导向杆，

　　保证整套冲孔结构下行时始终保持垂直运动，不会出现偏载导致的针体弯折，块体上的两组螺纹孔用于和驱动端连接，可适配手动按压支架或者小型电动驱动模组的安装接口，块体的下端面为行程限位面，下行到设定位置时下端面抵靠在板类零件的基准面上，精准控制冲孔深度，避免针刺过深穿透凝胶承载托盘。设计阶段充分考虑了实验场景的使用需求，所有零件的接触棱边都做了钝化处理，没有加工毛刺残留，避免刮破凝胶或者划伤实验人员；零件之间的配合间隙控制在0.01mm以内，既保证拆装便捷，也不会出现配合晃动导致的孔位偏移。安装边界方面，整套组件的总宽度适配实验室常规96孔板旁侧的辅助操作工位尺寸，安装孔位的孔距符合通用实验操作台的T型槽间距，

　　不需要额外加工转接板即可完成固定；冲孔针的伸出长度可通过更换不同厚度的限位垫片调整，适配不同厚度的凝胶样本冲孔需求，不需要重新加工整套结构即可覆盖0.5mm到3mm厚度区间的凝胶制备作业。实际使用过程中，先将凝胶样本放置在板类零件的基准平面上，通过板体上的定位挡边固定凝胶位置，驱动块类零件沿导向杆下行，五根冲孔针同步刺入凝胶，到达限位位置后保持1到2秒让凝胶孔道定型，再上行复位即可完成一次冲孔作业，五个孔位的间距误差控制在0.03mm以内，完全满足细胞界面实验对孔位一致性的要求。拆分式的零件设计也方便针对不同孔径的实验需求快速更换冲孔销，不需要拆卸整套基准板结构，大幅缩短实验前的工装准备时间，零件材质可选用304不锈钢或者阳极氧化铝合金，满足实验室常规清洁消毒的耐腐蚀要求，不会出现锈蚀污染凝胶样本的问题。
