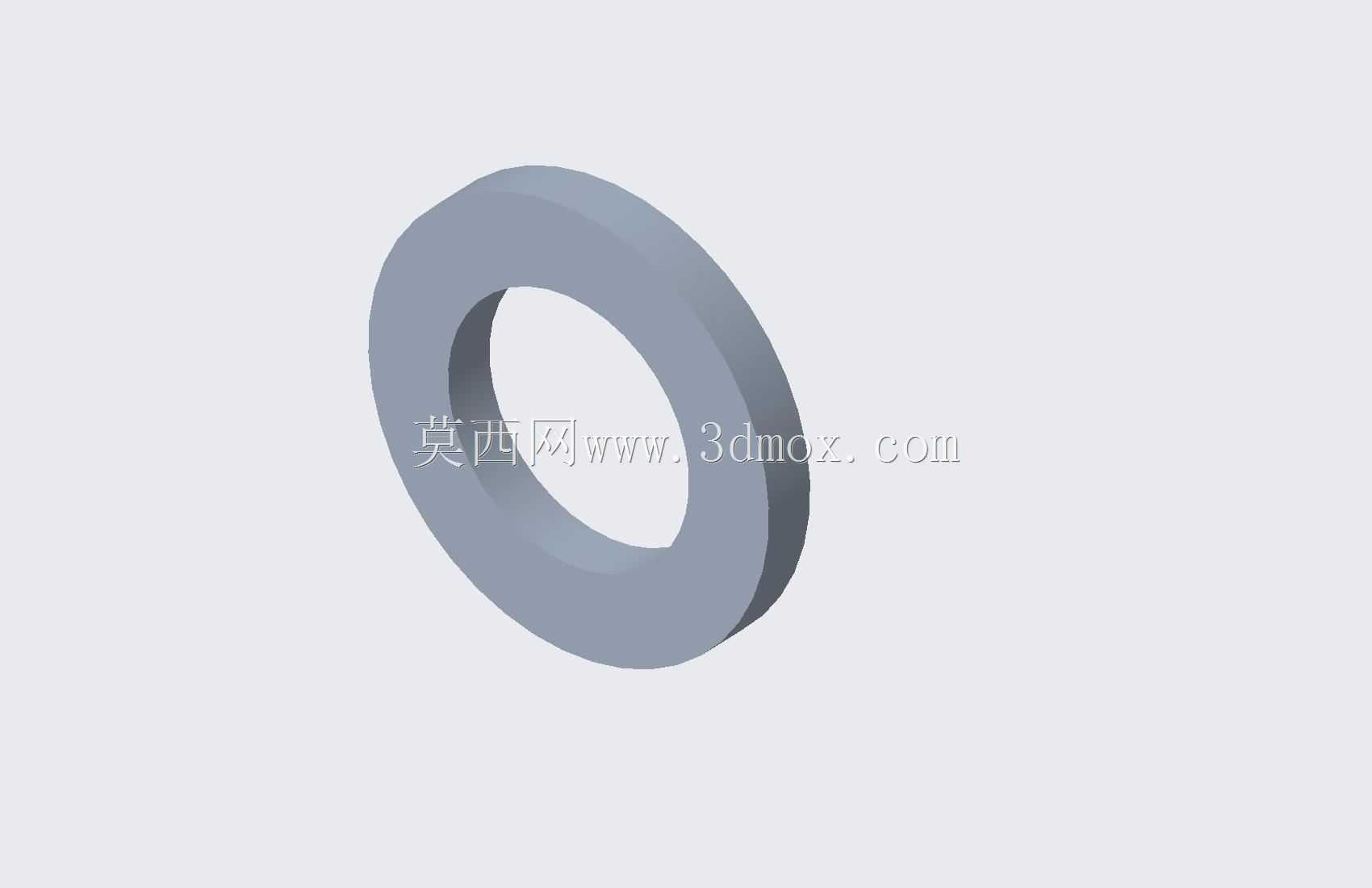

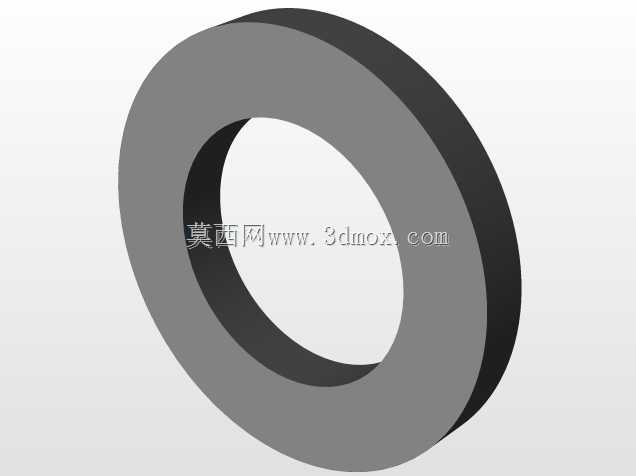

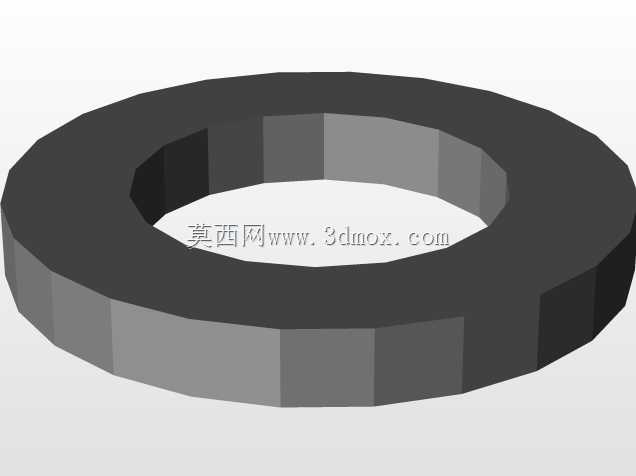

环形滑轮垫片机械结构三维设计

　　在各类传动机构、铰接连接结构以及需要降低摩擦损耗的运动副装配场景中，这类环形滑轮垫片是十分常见的配套零件，很多一线结构设计人员在做装配校核时，往往容易忽略这类小零件的尺寸匹配，最终导致设备运行过程中出现偏磨、异响甚至连接松脱的问题。从实际使用场景来看，这类垫片既可以套在铰接销轴上，分隔两个存在相对转动的金属构件，避免两个部件的金属表面直接接触产生干摩擦，也可以作为滑轮的基体结构，配合销轴实现低阻力的绕轴转动，在轻工输送设备、小型工程机械的连杆机构、民用五金的铰接结构中都有大量应用。做这类零件的三维建模时，首先要明确安装边界的约束条件：内孔直径需要与配套销轴的外径保持合理的间隙配合，间隙值通常控制在0.1到0.3毫米之间，

　　既要保证零件能顺畅绕销轴转动，又要避免间隙过大导致运行过程中出现径向窜动；外圆尺寸则需要根据相邻构件的接触面大小确定，要保证垫片的环形端面能完全覆盖相邻零件的接触承压面，避免局部应力集中压伤零件表面。厚度方向的尺寸需要结合装配空间的轴向间隙确定，既不能过厚导致装配后轴向顶死，让转动副无法灵活动作，也不能过薄导致轴向窜动量过大，影响整个机构的运行精度。从功能特性上看，这类环形结构的垫片相比普通平垫圈，端面的平面度要求更高，两个平行端面的粗糙度需要控制在合理范围，减少相对转动时的摩擦阻力，同时内孔与外圆的同轴度公差需要严格控制，避免转动过程中出现偏心，导致运行时产生周期性的振动。设计过程中，首先要确定零件的受力工况：

　　如果是作为减摩垫片使用，需要核算接触面的压应力，选择合适的材料厚度，避免长期受压后出现塑性变形；如果是作为小型滑轮使用，还需要考虑外圆面的粗糙度，减少与配套绳索或者传动带的磨损。建模时优先采用旋转特征生成基体结构，不需要多余的复杂特征，因为这类零件的核心是回转体的形位公差保证，多余的结构反而会增加加工难度、提高不必要的生产成本。实际装配时，这类零件通常会配合润滑脂使用，在铰接副的间隙中填充润滑脂后，垫片的两个端面和内孔面都能形成稳定的油膜，大幅降低转动过程中的摩擦系数，延长整个铰接结构的使用寿命。很多新手设计师在选型或者建模这类零件时，容易照搬标准平垫圈的尺寸，忽略实际使用场景下的转动需求，

　　比如用普通冲压平垫圈代替这类车削加工的滑轮垫片，会因为冲压件的端面平面度差、同轴度误差大，导致铰接副转动卡滞，短时间运行后就出现严重的磨损。另外在做装配干涉检查时，要注意垫片的外圆边缘不能和相邻构件的加强筋、安装凸台产生干涉，尤其是在连杆机构做摆动动作时，要模拟整个运动行程中垫片的位置，避免运动过程中出现剐蹭。这类零件虽然结构简单，但是在整个传动链中起到的作用不可替代，一旦垫片出现磨损过量或者碎裂，会导致整个铰接副的间隙变大，机构的运动精度下降，严重时还会出现连接销轴脱出的安全隐患。在三维建模过程中，还要注意对零件的棱边做合理的倒角处理，内孔两端的倒角方便装配时顺利穿入销轴，外圆的倒角可以去除加工毛刺，避免装配时割伤操作人员，同时也能减少应力集中，提高零件的抗疲劳强度。针对不同的使用工况，这类垫片的材料选择也有区别，在普通的室内设备上可以采用45号钢做调质处理，获得足够的强度和韧性；在有腐蚀风险的户外设备上，则可以选择不锈钢或者铜合金材料，提升耐腐蚀性能，同时铜合金的自润滑特性更好，在不方便经常加注润滑脂的场景下也能保持较低的摩擦阻力。做工程图输出时，除了标注基本的内外径、厚度尺寸外，必须明确标注两个端面的平行度公差、内孔与外圆的同轴度公差，以及端面的粗糙度要求，给加工环节明确的精度指引，避免加工出来的零件达不到装配使用要求。
