工业设备调节用旋钮结构设计方案

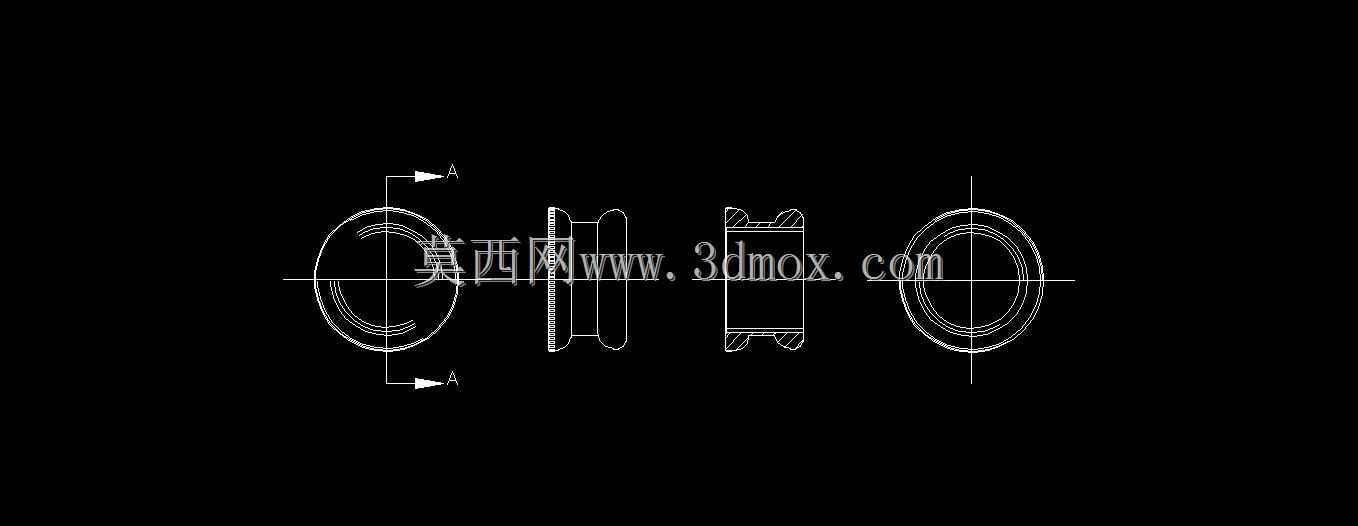

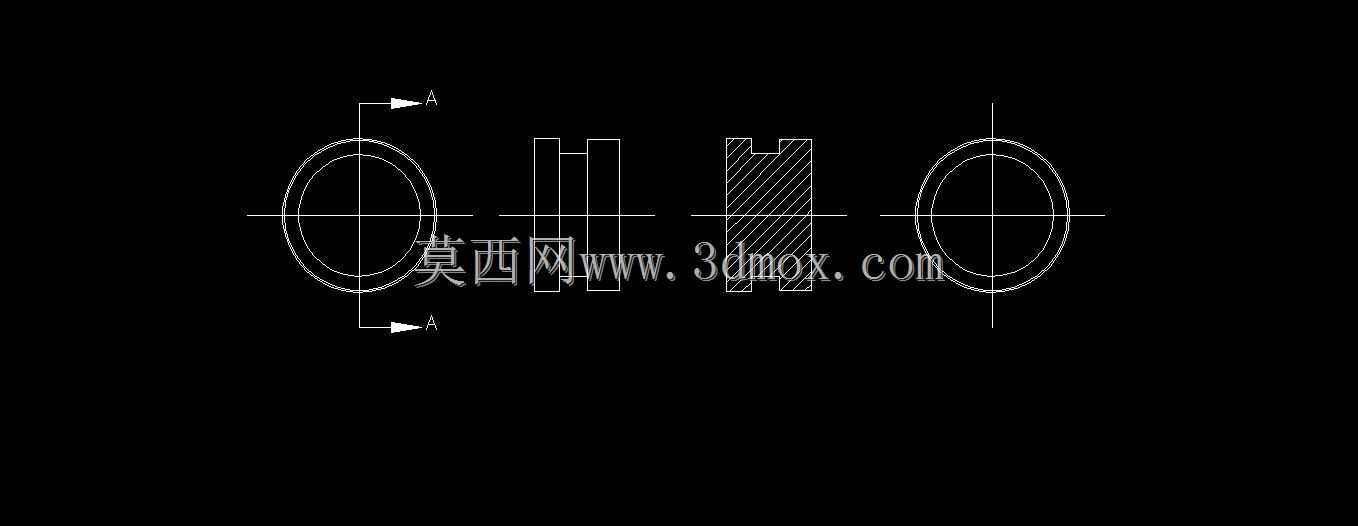

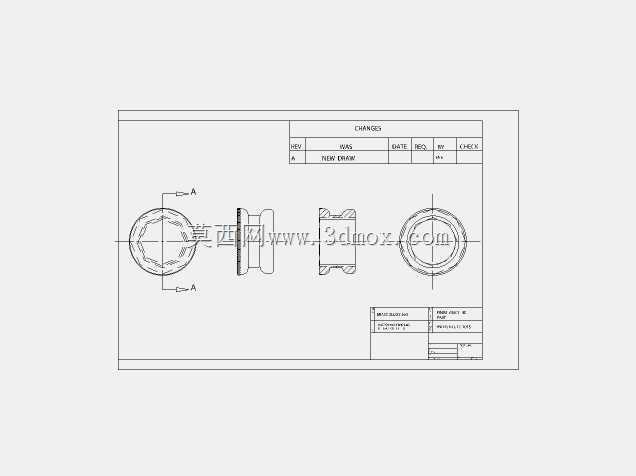

　　在各类工业控制设备、仪器仪表、民用机电产品的操作端，旋钮是操作人员与设备完成交互的核心接触部件之一，小到桌面测试仪器的参数调节，大到工业控制柜的功能档位切换，这类零件的设计合理性直接影响操作手感、档位识别准确率与长期使用可靠性。从结构设计的角度出发，这类旋钮的整体轮廓采用同轴回转体构型，核心分为操作握持段、传动连接段与轴向限位段三个功能区域，其中握持段的外圆表面设计有周向均匀分布的防滑棱结构，棱边做R0.3的圆角过渡，既避免操作时手指与旋钮表面打滑，也不会因为棱角过于尖锐划伤操作人员手部，握持段的外径根据常规成人手指的操作施力范围设定，保证单指旋转操作时能施加足够的扭矩，无需过度用力即可完成档位切换或参数微调。

　　传动连接段位于旋钮的轴向内侧，设计有与阀杆、电位器轴或调节螺杆匹配的内孔结构，根据适配轴型的不同，内孔可设计为D型切边、键槽或者多齿啮合结构，确保旋钮与被驱动轴之间无相对转动间隙，避免操作时出现空程，导致调节精度下降；轴向限位段则通过轴用卡簧槽或者端面台阶结构，限制旋钮在轴向上的窜动间隙，保证安装后旋钮的端面与设备面板之间保留0.5-1mm的均匀间隙，旋转过程中不会与面板发生摩擦剐蹭，也不会因为间隙过大出现晃动异响。从安装边界来看，这类旋钮的轴向总长度需要匹配设备面板的厚度与内部安装空间，突出面板的握持段长度控制在10-15mm区间，既不会因为突出过长容易被外物误碰触发误操作，也不会因为突出过短导致手指操作时没有足够的施力空间；

　　旋钮的最大旋转外径根据安装点位的间距设定，保证相邻两个旋钮之间保留至少10mm的操作间隙，避免调节其中一个旋钮时误碰到相邻的其他控制部件。在实际工况适配层面，针对不同的使用场景，旋钮的细节设计会做对应调整：用于高频调节场景的旋钮，会在握持段内部增加阻尼配合结构，旋转过程中提供均匀的段落阻尼感，帮助操作人员感知调节幅度；用于带档位切换功能的旋钮，会在内部配合定位珠结构，每个档位对应清晰的卡位反馈，无需目视即可确认档位是否切换到位；用于户外设备的旋钮，会在与面板贴合的端面增加环形密封槽，配套O型密封圈实现面板安装位置的IP65级防护，避免雨水、粉尘从旋钮安装缝隙进入设备内部。从建模逻辑上，

　　这类回转类零件优先采用旋转凸台命令完成主体轮廓的构建，防滑棱结构通过圆周阵列命令实现均匀分布，所有的棱边都按照人机工程要求做对应圆角处理，内孔的配合尺寸按照基孔制公差要求设定，与标准调节轴的配合公差选用H7/h6间隙配合，保证装配顺畅的同时不会出现过大的配合间隙，轴向的卡簧槽尺寸符合国标轴用弹性挡圈的安装尺寸要求，无需额外定制标准件即可完成装配。在实际选型应用中，这类旋钮可适配电位器、波段开关、调节阀、微调螺杆等多种需要旋转调节的元器件，覆盖电子测试设备、工业控制柜、小型机电产品、水暖控制阀门等多个场景的操作端需求，设计过程中需要兼顾操作手感、装配兼容性与长期使用的耐磨性，选用具备足够结构强度的工程塑料或者金属材质制作，确保数万次旋转操作后不会出现防滑棱磨损、配合间隙变大、开裂等失效问题。
